LNFA ますぶた【四方落とし込み式】

製品説明
・ますぶた【四方落とし込み式】
・材質：ハイテン鋼
・普通目：30P
・表面：ノンスリップ
・主部材：Iバー

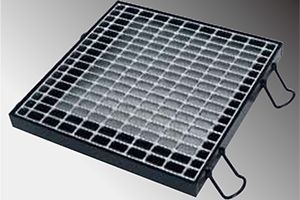

製品画像
型式の選び方
LNFA
①
445
②
-44
③
  • ① ますぶた【四方落とし込み式】(ハイテン)
  • ② 主部材(I-44×5×3)
  • ③ ます穴寸法(幅400mm×長さ400mm)
↑PAGE　TOP
仕様

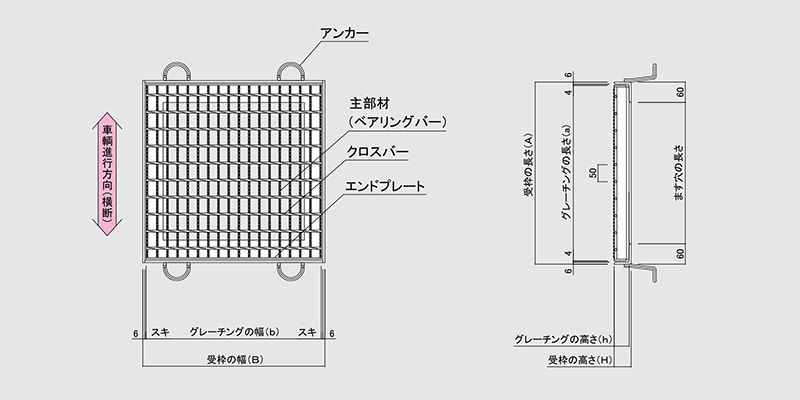

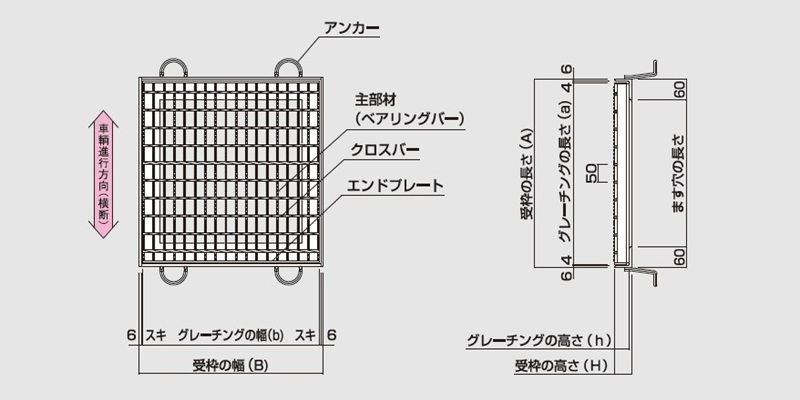

■図面

リンクボタン　T-25　グレーチング　LNFA ますぶた　四方落とし込み式　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-20　グレーチング　LNFA ますぶた　四方落とし込み式　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-14　T-16 グレーチング　LNFA ますぶた　四方落とし込み式　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-6　グレーチング　LNFA ますぶた　四方落とし込み式　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-2　グレーチング　LNFA ますぶた　四方落とし込み式　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNFA ますぶた　四方落とし込み式　普通目　ノンスリップ　LSハイテングレーチング

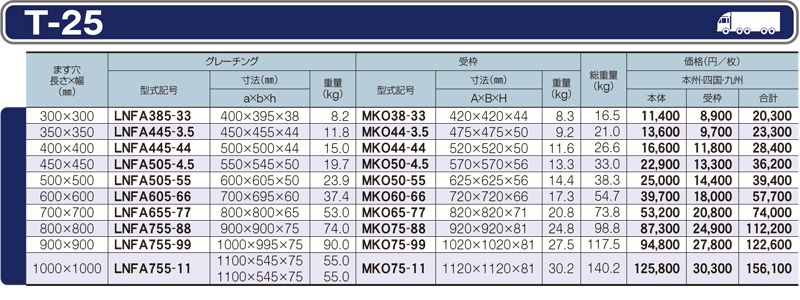

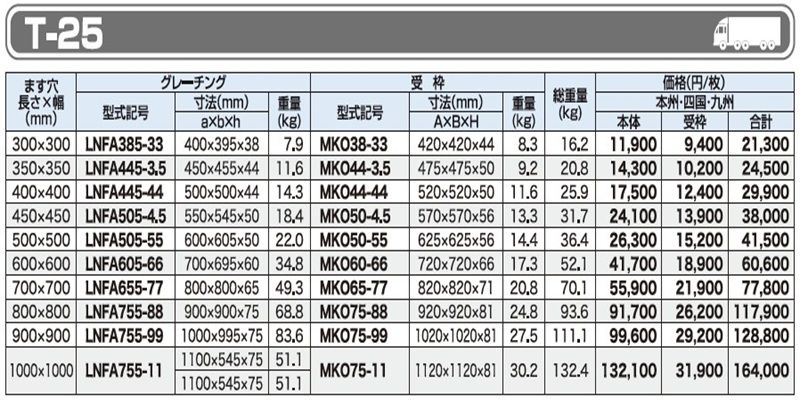

仕様一覧　T-25　グレーチング　LNFA ますぶた　四方落とし込み式　普通目　ノンスリップ　LSハイテングレーチング

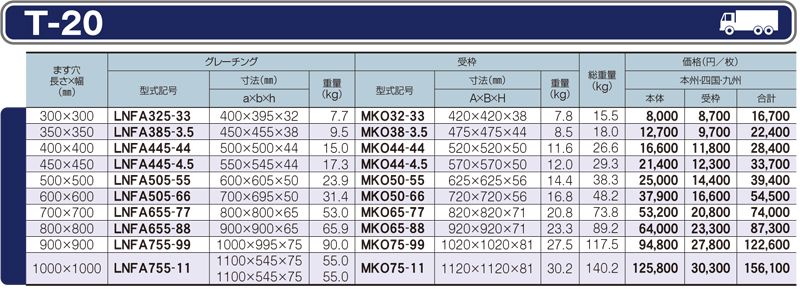

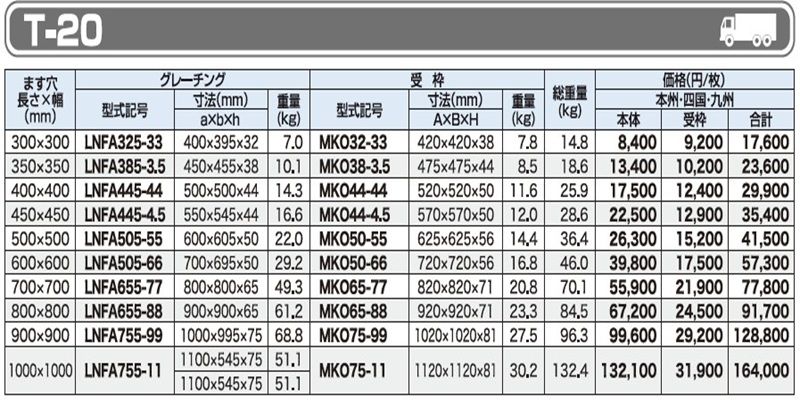

仕様一覧　T-20　グレーチング　LNFA ますぶた　四方落とし込み式　普通目　ノンスリップ　LSハイテングレーチング

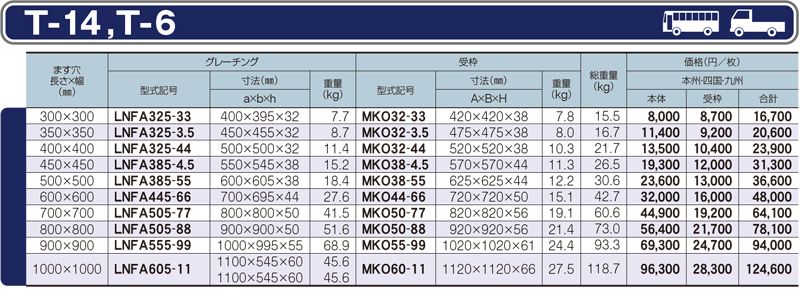

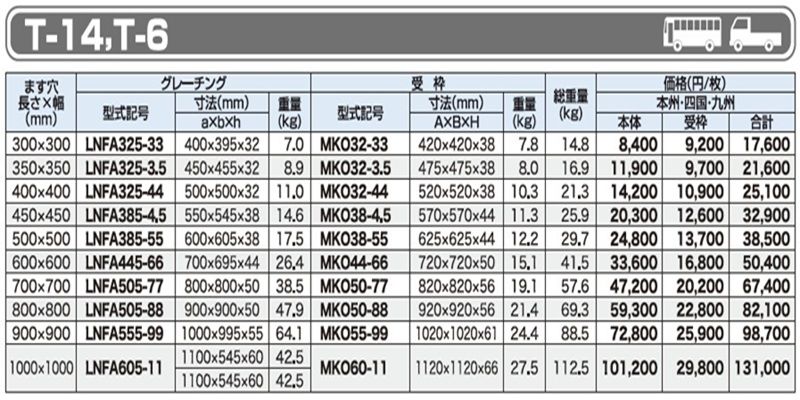

リンクボタン　T-14　T-6 グレーチング　LNFA ますぶた　四方落とし込み式　普通目　ノンスリップ　LSハイテングレーチング

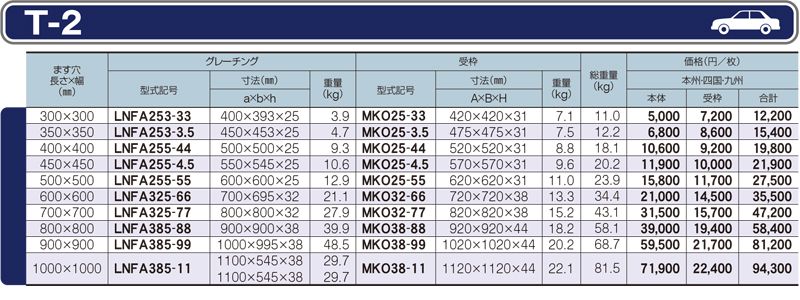

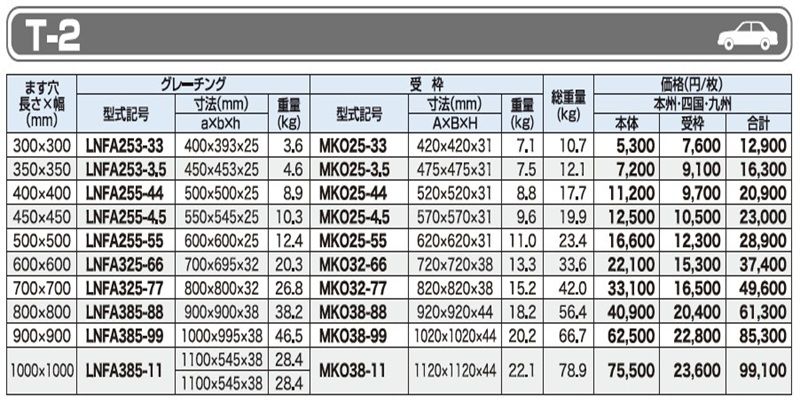

仕様一覧　T-2　グレーチング　LNFA ますぶた　四方落とし込み式　普通目　ノンスリップ　LSハイテングレーチング

  • 本価格表は消費税を含んでおりません。
  • 受枠寸法末尾のPL表示は開口キープタイプです。（曲げ枠）
  • 取手加工5,000円/箇所

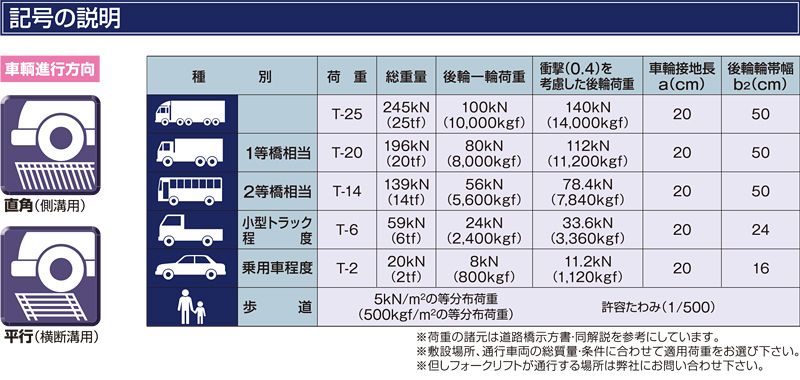

記号の説明　グレーチング　LNFA ますぶた　四方落とし込み式　普通目　ノンスリップ　LSハイテングレーチング

↑PAGE　TOP
ダウンロード
LNFA385-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA445-3.5（ます穴350×350㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA445-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA505-4.5（ます穴450×450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA505-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA605-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA655-77（ます穴700×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA755-88（ます穴800×800㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA755-99（ます穴900×900㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA755-11（ます穴1000×1000㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA325-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA385-3.5（ます穴350×350㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA445-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA445-4.5（ます穴450×450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA505-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA505-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA655-77（ます穴700×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA655-88（ます穴800×800㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA755-99（ます穴900×900㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA755-11（ます穴1000×1000㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA325-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA325-3.5（ます穴350×350㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA325-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA385-4.5（ます穴450×450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA385-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA445-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA505-77（ます穴700×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA505-88（ます穴800×800㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA555-99（ます穴900×900㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA605-11（ます穴1000×1000㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA253-33（ます穴300×300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA253-3.5（ます穴350×350㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA255-44（ます穴400×400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA255-4.5（ます穴450×450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA255-55（ます穴500×500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA325-66（ます穴600×600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA325-77（ます穴700×700㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA385-88（ます穴800×800㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA385-99（ます穴900×900㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNFA385-11（ます穴1000×1000㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
カタログ
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
