LNHJK 細目かさ上げみぞぶた【JISタイプ】

製品説明
・細目かさ上げみぞぶた【JISタイプ】
・材質：ハイテン鋼
・細目：12.5P(15P)
・表面：ノンスリップ
・主部材：Iバー(Fバー)
製品画像
型式の選び方
LNHJK
①
95
②
-323
③
-3
④
  • ① JISタイプ細目かさ上げみぞぶた(ハイテン)
  • ② 全高を表示(95mm)
  • ③ 主部材(I-32×3×1.8)
  • ④ みぞ幅(300mm)
↑PAGE　TOP
仕様

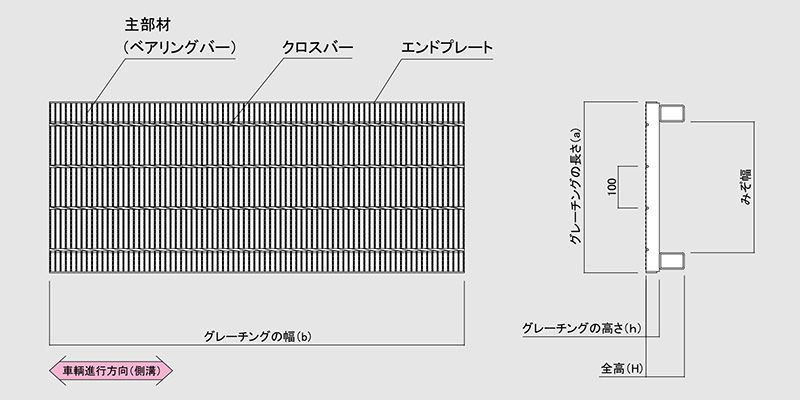

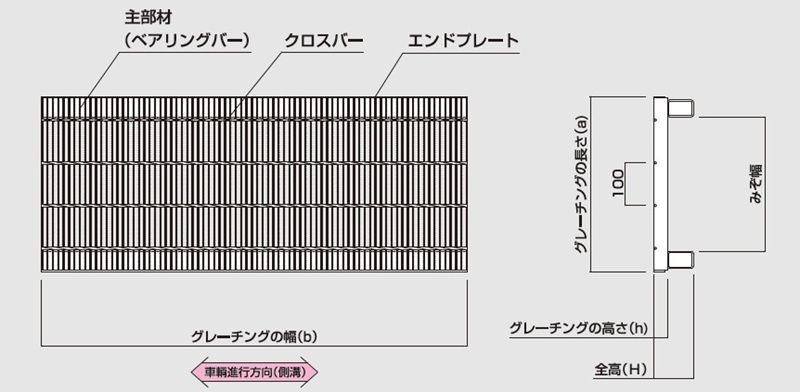

■図面

リンクボタン　T-25　グレーチング　LNHJK 細目かさ上げみぞぶた　JISタイプ　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-14　グレーチング　LNHJK 細目かさ上げみぞぶた　JISタイプ　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-2　グレーチング　LNHJK 細目かさ上げみぞぶた　JISタイプ　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNHJK 細目かさ上げみぞぶた　JISタイプ　細目　ノンスリップ　LSハイテングレーチング

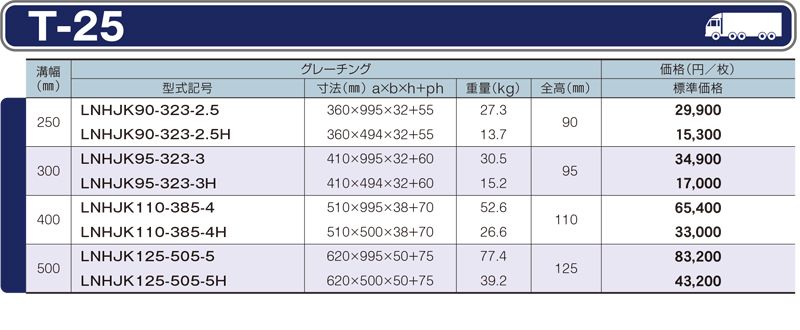

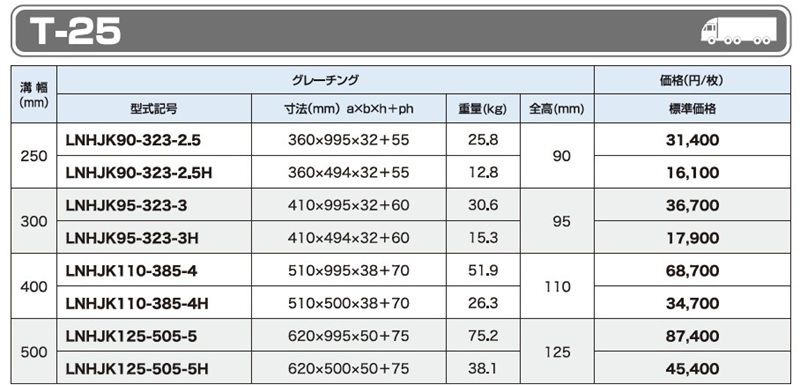

仕様一覧　T-25　グレーチング　LNHJK 細目かさ上げみぞぶた　JISタイプ　細目　ノンスリップ　LSハイテングレーチング

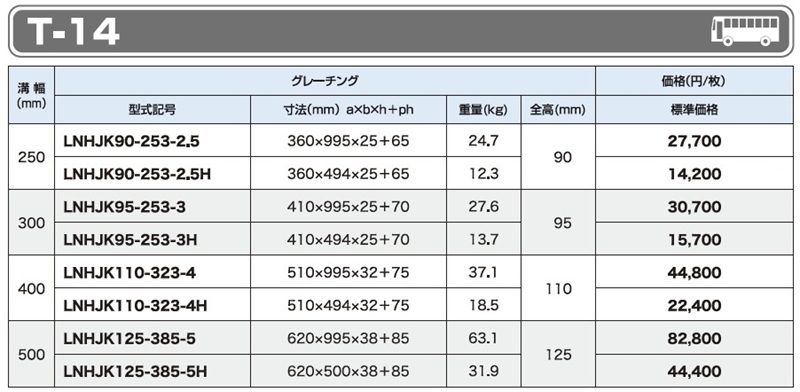

仕様一覧　T-14　グレーチング　LNHJK 細目かさ上げみぞぶた　JISタイプ　細目　ノンスリップ　LSハイテングレーチング

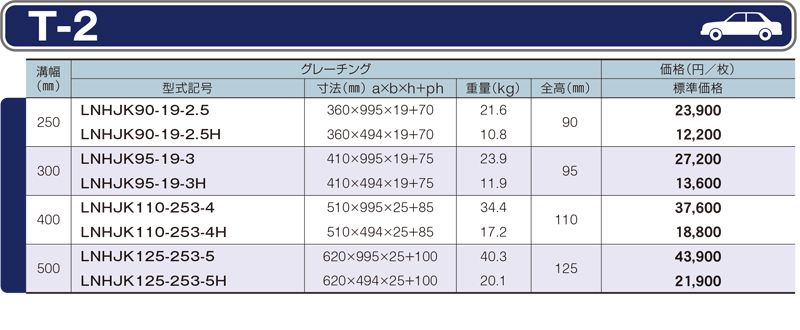

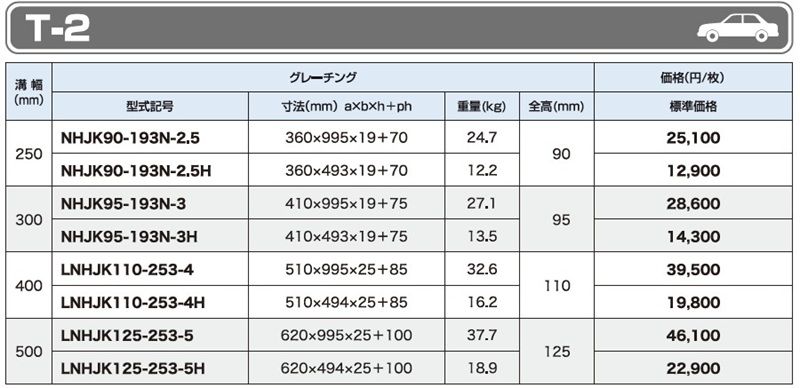

仕様一覧　T-2　グレーチング　LNHJK 細目かさ上げみぞぶた　JISタイプ　細目　ノンスリップ　LSハイテングレーチング

  • 本価格表は消費税を含んでおりません。

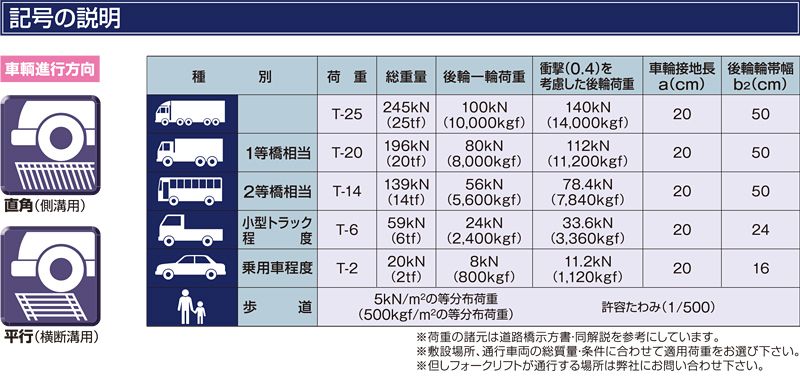

記号の説明　グレーチング　LNHJK 細目かさ上げみぞぶた　JISタイプ　細目　ノンスリップ　LSハイテングレーチング

↑PAGE　TOP
ダウンロード
LNHJK90-323-2.5（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK90-323-2.5H（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK95-323-3（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK95-323-3H（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK110-385-4（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK110-385-4H（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK125-505-5（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK125-505-5H（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK90-253-2.5（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK90-253-2.5H（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK95-253-3（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK95-253-3H（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK110-323-4（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK110-323-4H（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK125-385-5（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK125-385-5H（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHJK90-193N-2.5（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHJK90-193N-2.5H（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHJK95-193N-3（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHJK95-193N-3H（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK110-253-4（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK110-253-4H（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK125-253-5（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHJK125-253-5H（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHJK90-193N-2.5（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHJK90-193N-2.5H（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHJK95-193N-3（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHJK95-193N-3H（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHJK110-193N-4（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHJK110-193N-4H（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHJK125-193N-5（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHJK125-193N-5H（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
カタログ
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
