LNJK かさ上げみぞぶた【JISタイプ】

製品説明
・かさ上げみぞぶた【JISタイプ】
・材質：ハイテン鋼
・普通目：30P
・表面：ノンスリップ
・主部材：Iバー(Fバー)
製品画像
型式の選び方
JNJK
①
95
②
-385
③
-3
④
  • ① JISタイプかさ上げみぞぶた(ハイテン)
  • ② 全高を表示(95mm)
  • ③ 主部材(I-38×5×3)
  • ④ みぞ幅(300mm)
↑PAGE　TOP
仕様

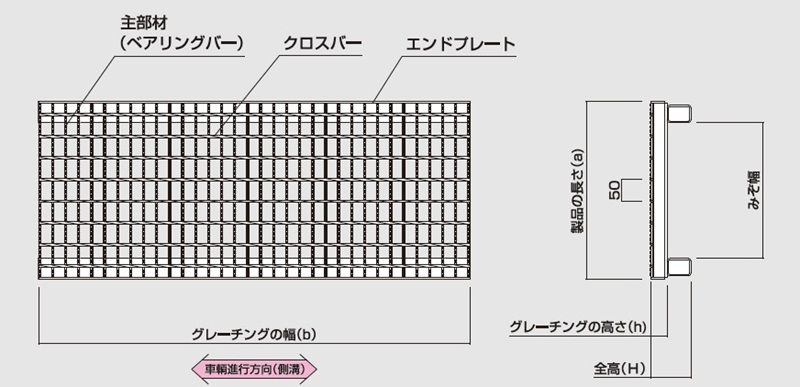

■図面

リンクボタン　T-25　グレーチング　LNJK かさ上げみぞぶた　JISタイプ　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-14　グレーチング　LNJK かさ上げみぞぶた　JISタイプ　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-2　グレーチング　LNJK かさ上げみぞぶた　JISタイプ　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNJK かさ上げみぞぶた　JISタイプ　普通目　ノンスリップ　LSハイテングレーチング

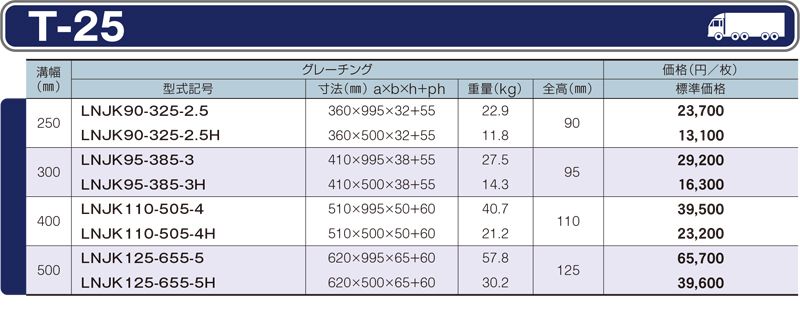

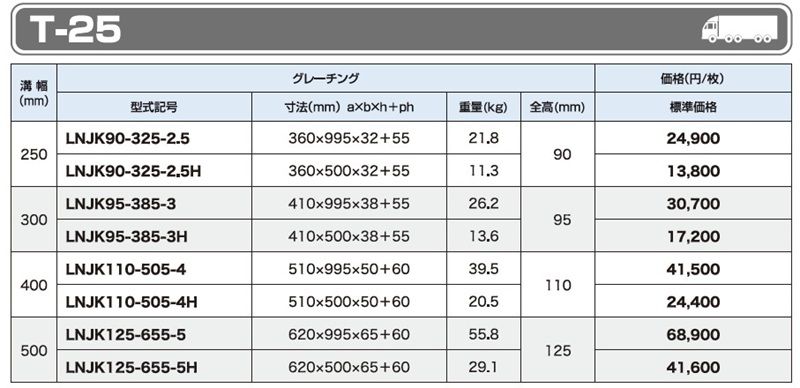

仕様一覧　T-25　グレーチング　LNJK かさ上げみぞぶた　JISタイプ　普通目　ノンスリップ　LSハイテングレーチング

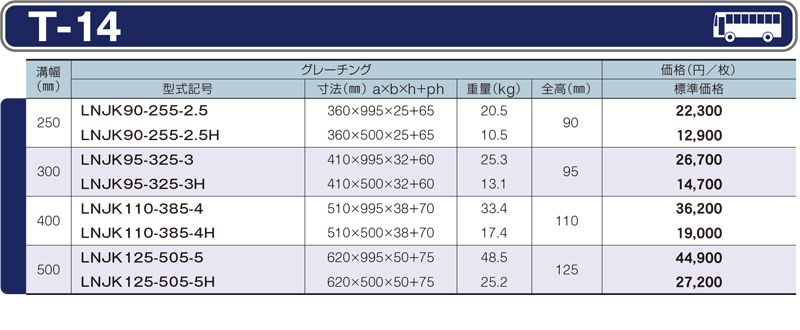

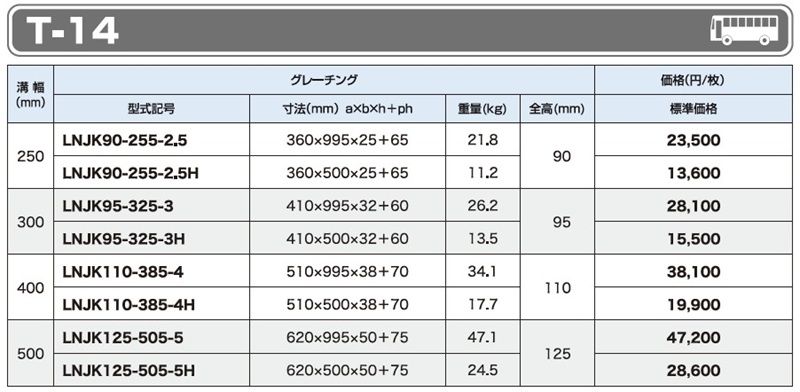

仕様一覧　T-14　グレーチング　LNJK かさ上げみぞぶた　JISタイプ　普通目　ノンスリップ　LSハイテングレーチング

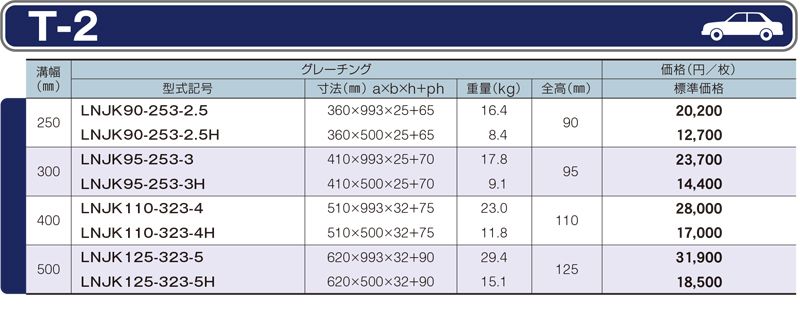

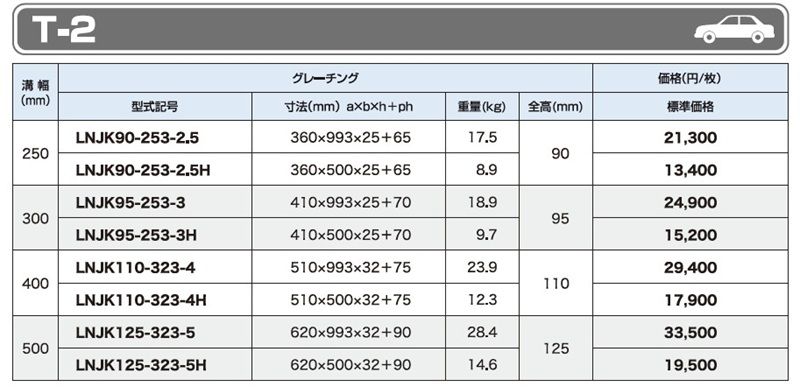

仕様一覧　T-2　グレーチング　LNJK かさ上げみぞぶた　JISタイプ　普通目　ノンスリップ　LSハイテングレーチング

  • 本価格表は消費税を含んでおりません。

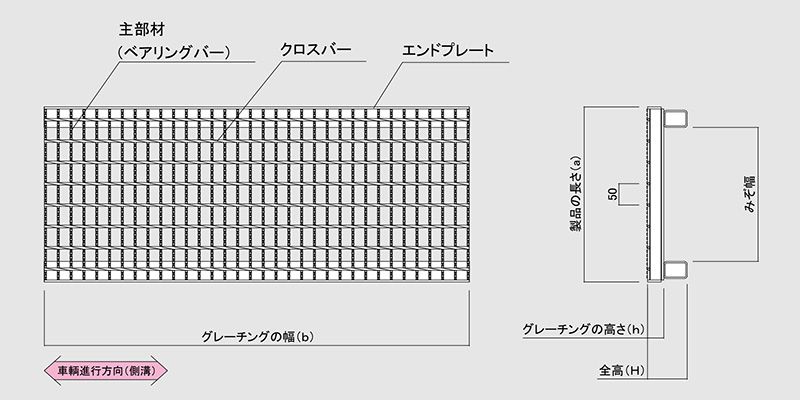

記号の説明　グレーチング　LNJK かさ上げみぞぶた　JISタイプ　普通目　ノンスリップ　LSハイテングレーチング

↑PAGE　TOP
ダウンロード
LNJK90-325-2.5（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK90-325-2.5H（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK95-385-3（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK95-385-3H（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK110-505-4（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK110-505-4H（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK125-655-5（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK125-655-5H（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK90-255-2.5（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK90-255-2.5H（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK95-325-3（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK95-325-3H（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK110-385-4（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK110-385-4H（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK125-505-5（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK125-505-5H（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK90-253-2.5（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK90-253-2.5H（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK95-253-3（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK95-253-3H（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK110-323-4（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK110-323-4H（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK125-323-5（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNJK125-323-5H（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NJK90-193N-2.5（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NJK90-193N-2.5H（250溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NJK95-193N-3（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NJK95-193N-3H（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NJK110-193N-4（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NJK110-193N-4H（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NJK125-193N-5（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NJK125-193N-5H（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
カタログ
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
