LSハイテングレーチング＞U字溝
LNU U字溝用みぞぶた

製品説明
・U字溝用みぞぶた
・材質：ハイテン鋼
・普通目：30P
・表面：ノンスリップ
・主部材：Iバー

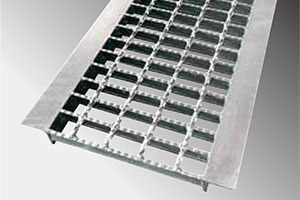

製品画像
型式の選び方
LNU
①
255
②
-24
③
  • ① U字溝用みぞぶた(ハイテン)
  • ② 主部材(I-25×5×3)
  • ③ みぞ幅(240mm)
↑PAGE　TOP
仕様

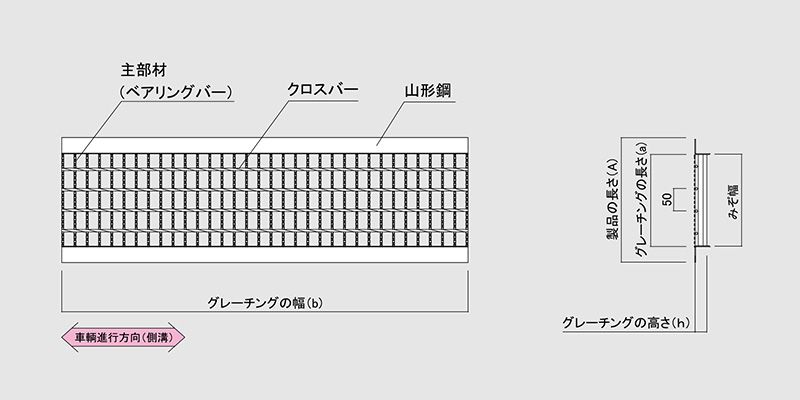

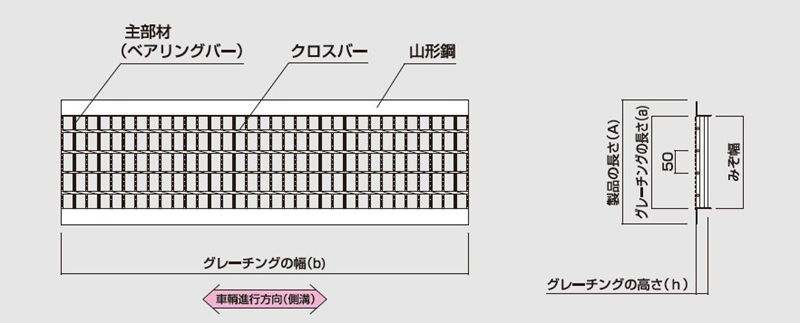

■図面

リンクボタン　T-14　グレーチング　LNU U字溝用みぞぶた　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-6　グレーチング　LNU U字溝用みぞぶた　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-2　グレーチング　LNU U字溝用みぞぶた　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNU U字溝用みぞぶた　普通目　ノンスリップ　LSハイテングレーチング

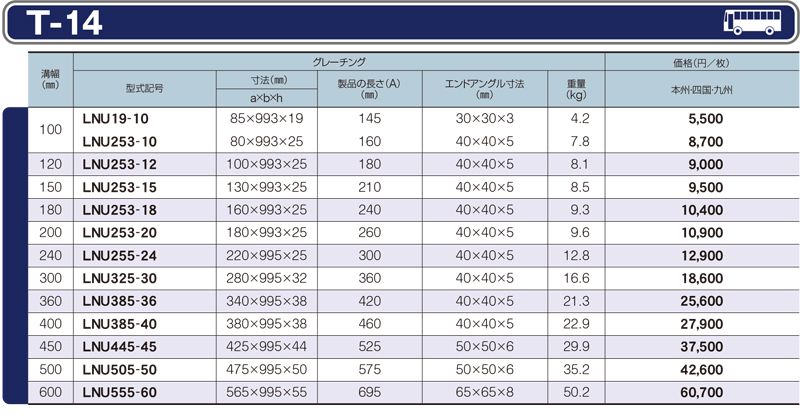

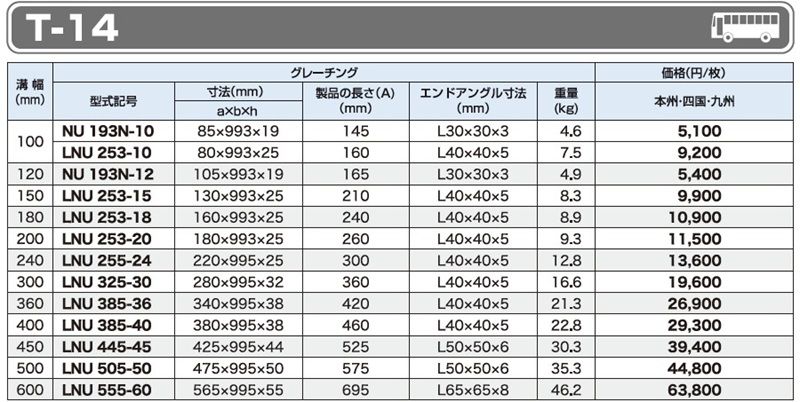

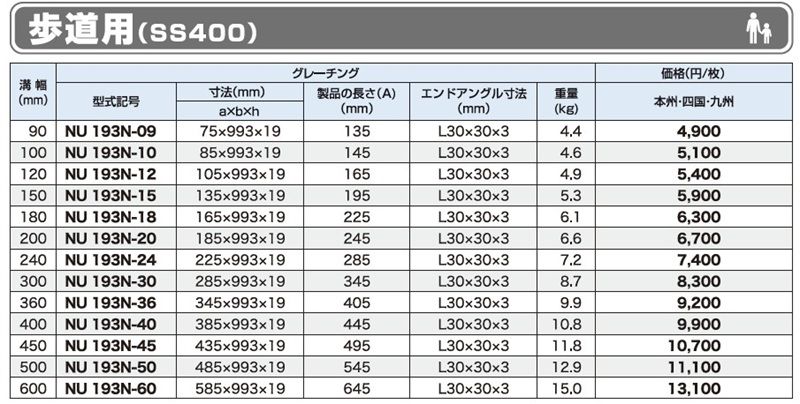

仕様一覧　T-14　グレーチング　LNU U字溝用みぞぶた　普通目　ノンスリップ　LSハイテングレーチング

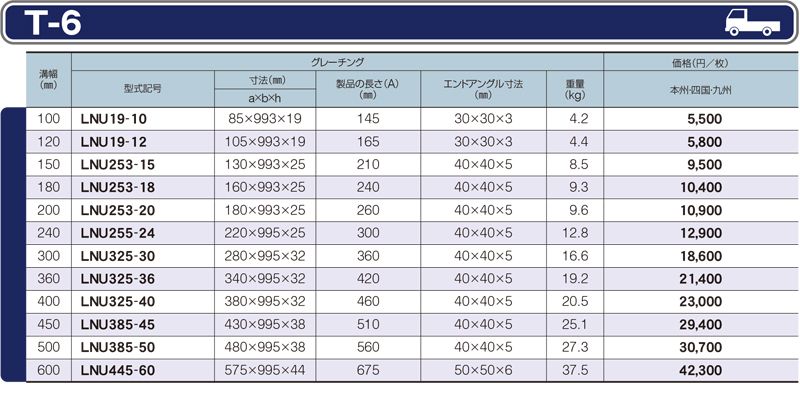

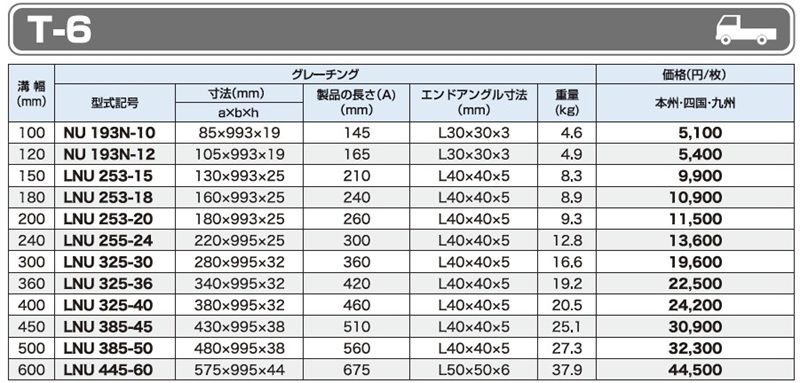

仕様一覧　T-6　グレーチング　LNU U字溝用みぞぶた　普通目　ノンスリップ　LSハイテングレーチング

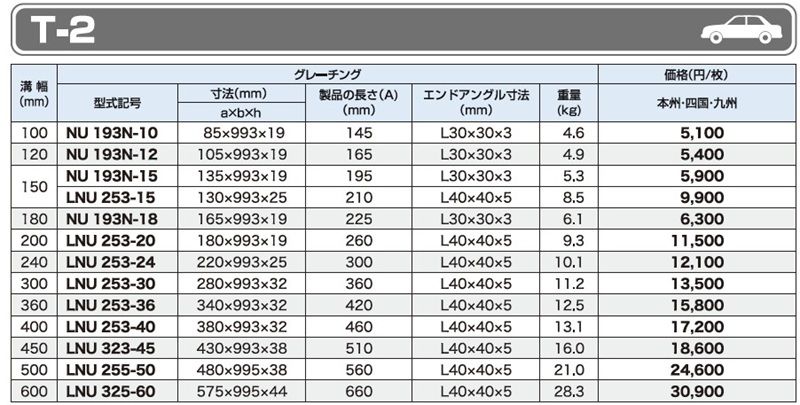

仕様一覧　T-2　グレーチング　LNU U字溝用みぞぶた　普通目　ノンスリップ　LSハイテングレーチング

  • 本価格表は消費税を含んでおりません。

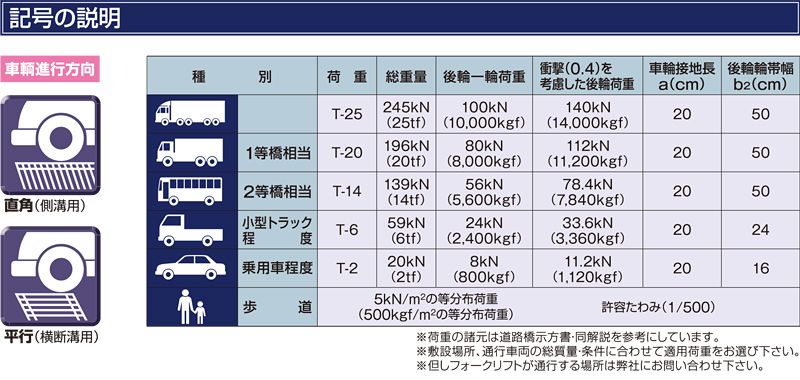

記号の説明　グレーチング　LNU U字溝用みぞぶた　普通目　ノンスリップ　LSハイテングレーチング

↑PAGE　TOP
ダウンロード
NU193N-10（溝幅100㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU253-10（溝幅100㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU253-12（溝幅120㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU253-15（溝幅150㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU253-18（溝幅180㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU253-20（溝幅200㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU255-24（溝幅240㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU325-30（溝幅300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU385-36（溝幅360㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU385-40（溝幅400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU445-45（溝幅450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU505-50（溝幅500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU555-60（溝幅600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-10（溝幅100㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193n-12（溝幅120㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU253-15（溝幅150㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU253-18（溝幅180㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU253-20（溝幅200㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU255-24（溝幅240㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU325-30（溝幅300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU325-36（溝幅360㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU325-40（溝幅400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU385-45（溝幅450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU385-50（溝幅500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU445-60（溝幅600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-10（溝幅100㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-12（溝幅120㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-15（溝幅150㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU253-15（溝幅150㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU253-18（溝幅180㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU253-20（溝幅200㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU253-24（溝幅240㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU253-30（溝幅300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU253-36（溝幅360㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU253-40（溝幅400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU323-45（溝幅450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU255-50（溝幅500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNU325-60（溝幅600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
カタログ
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
