3PGU4-3PRU4 集水桝用四面ツバ付(FB3mm厚) ステンレスグレーチング
グレーチング > ステンレスグレーチング > 3PGU4-3PRU4 集水桝用四面ツバ付(FB3mm厚)
3PGU4-3PRU4

集水桝用四面ツバ付(FB3mm厚)

製品説明
●適用荷重の表記について、歩(歩道用)はT-2未満です。
●規格外サイズ·異形·特殊仕様の設計、製作も承ります。
製品画像
型式の選び方
3PRU4
①
30
②
25
③
P15.00
④

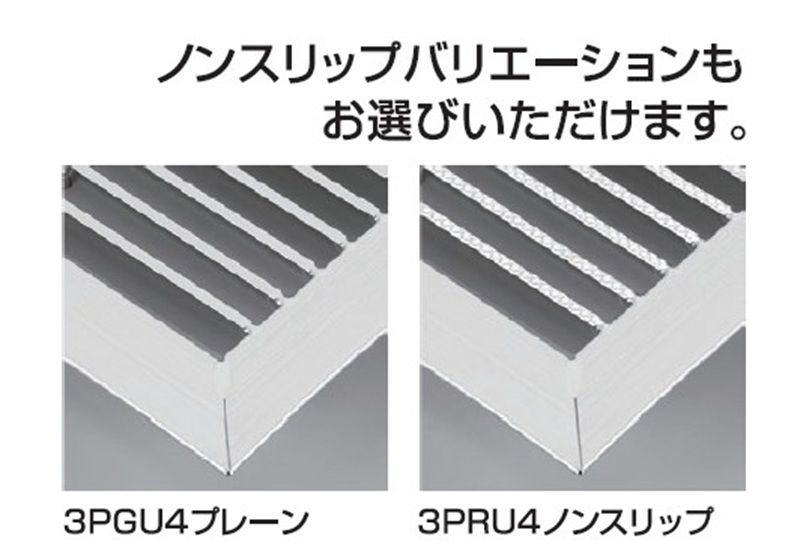

  • ① 集水桝用四面ツバ付メインバー厚さ:3mmノンスリップ
  • ② ます穴:300×300mm
  • ③ 高さh寸法:25mm
  • ④ ピッチ寸法:15.00mm
    スキマ:12.00mm
↑PAGE　TOP

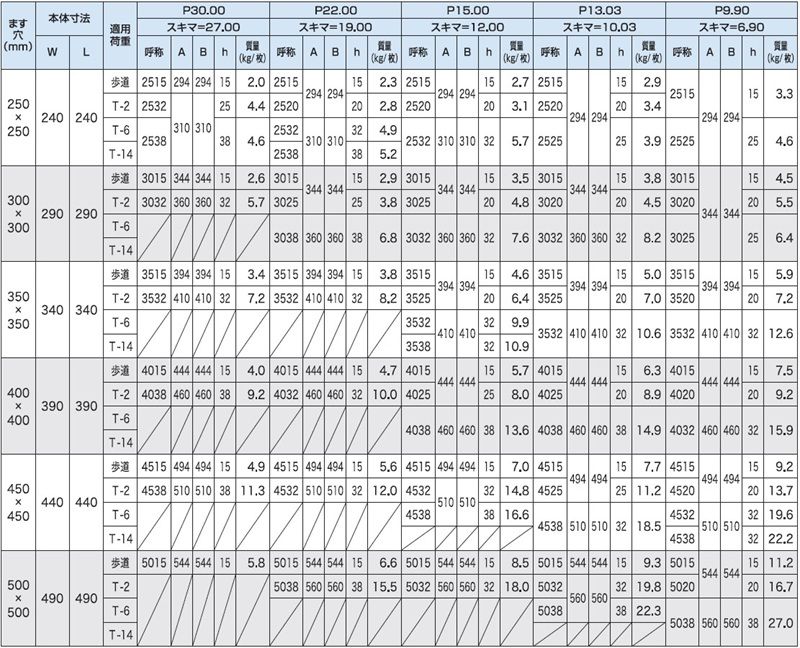

仕様

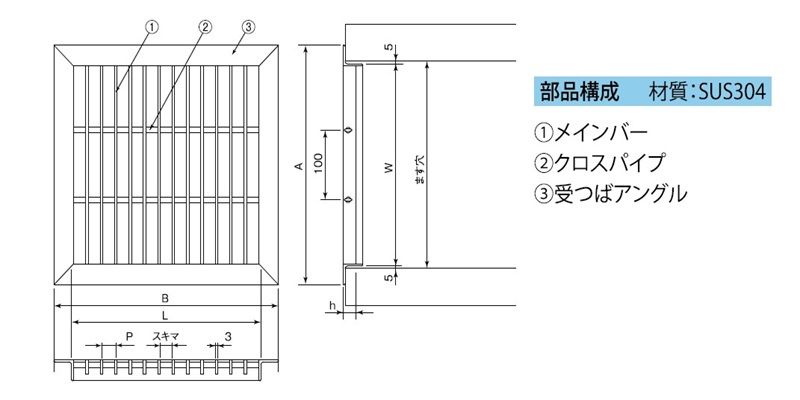

■図面

3PGU4-3PRU4 集水桝用四面ツバ付(FB3mm厚) ステンレスグレーチング

3PGU4-3PRU4 集水桝用四面ツバ付(FB3mm厚) ステンレスグレーチング

↑PAGE　TOP
ダウンロード
3PGU4-3PRU4
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
