4PGU-4PRU U字溝用みぞぶた (FB4mm厚) ステンレスグレーチング
グレーチング > ステンレスグレーチング > 4PGU-4PRU U字溝用みぞぶた (FB4mm厚)
4PGU-4PRU

U字溝用みぞぶた (FB4mm厚)

製品説明
●適用荷重の表記について、歩(歩道用)はT-2未満です。
●ハーフサイズは長さ499mmとなります。
●規格外サイズ·異形·特殊仕様の設計、製作も承ります。

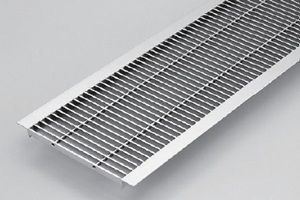

製品画像
型式の選び方
4PRU
①
24
②
20
③
P15.00
④
  • ① U字溝用メインバー厚さ:4mmノンスリップ
  • ② U字溝幅:240mm
  • ③ 高さh寸法:20mm
  • ④ ピッチ寸法:15.00mm
    　スキマ:11.00mm
↑PAGE　TOP

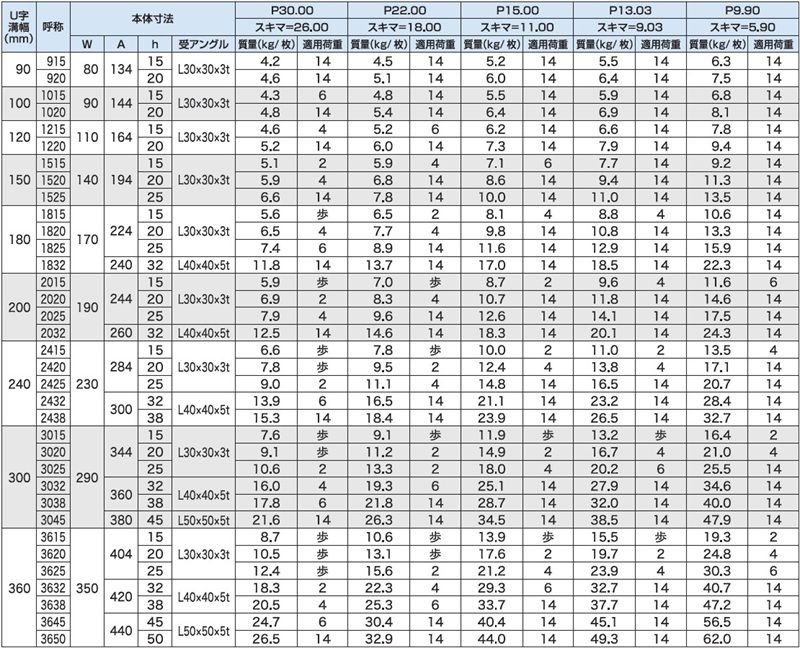

仕様

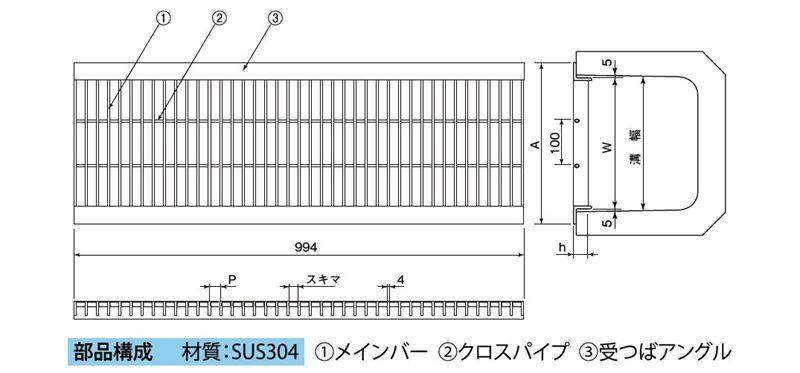

■図面

4PGU-4PRU U字溝用みぞぶた ステンレスグレーチング

4PGU-4PRU U字溝用みぞぶた ステンレスグレーチング

↑PAGE　TOP
ダウンロード
4PGU-4PRU
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
