  5. 4PGU4-4PRU4 集水桝用四面ツバ付(JB)歩道用
4PGU4-4PRU4 集水桝用四面ツバ付(FB4mm厚) ステンレスグレーチング
グレーチング > ステンレスグレーチング > 4PGU4-4PRU4 集水桝用四面ツバ付(FB4mm厚)
4PGU4-4PRU4

集水桝用四面ツバ付(FB4mm厚)

製品説明
●適用荷重の表記について、歩(歩道用)はT-2未満です。
●規格外サイズ·異形·特殊仕様の設計、製作も承ります。

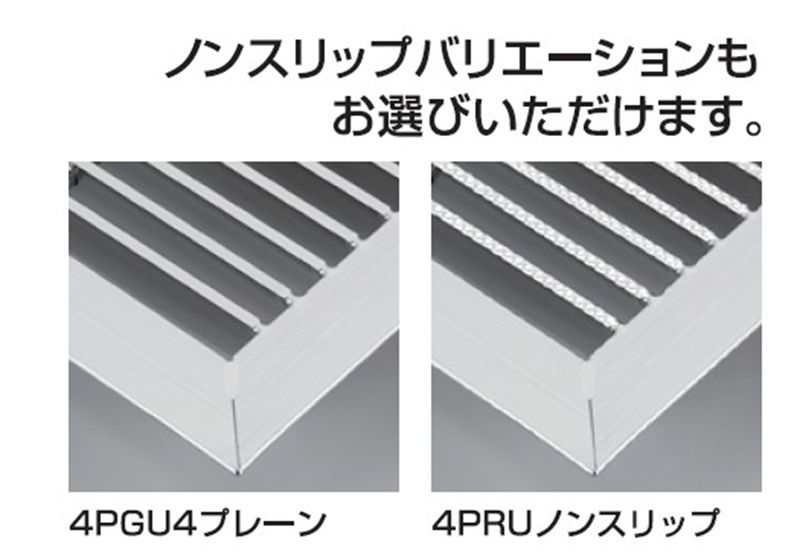

製品画像
型式の選び方
4PRU4
①
30
②
20
③
P15.00
④
  • ① 集水桝用四面ツバ付メインバー厚さ:4mmノンスリップ
  • ② ます穴:300×300mm
  • ③ 高さh寸法:20mm
  • ④ ピッチ寸法:15.00mm
    スキマ:11.00mm
↑PAGE　TOP

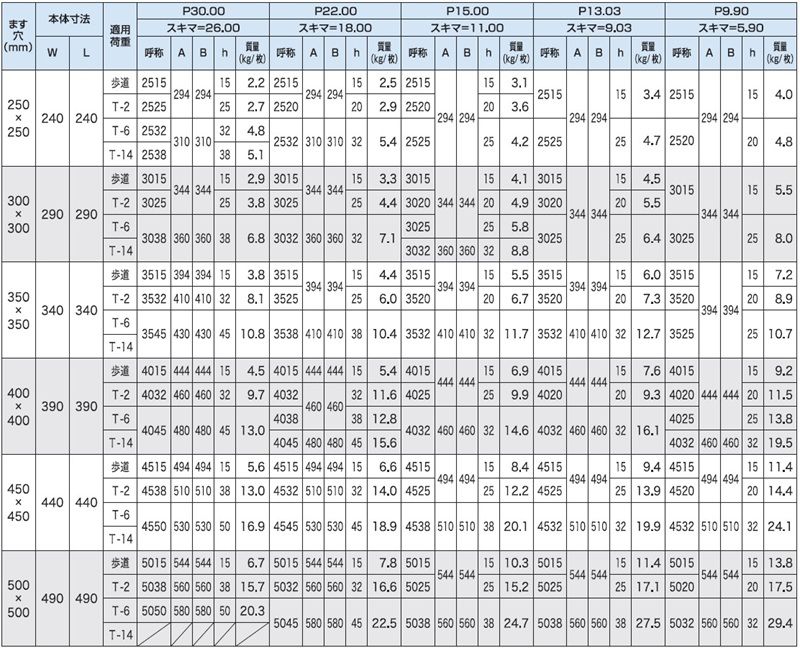

仕様

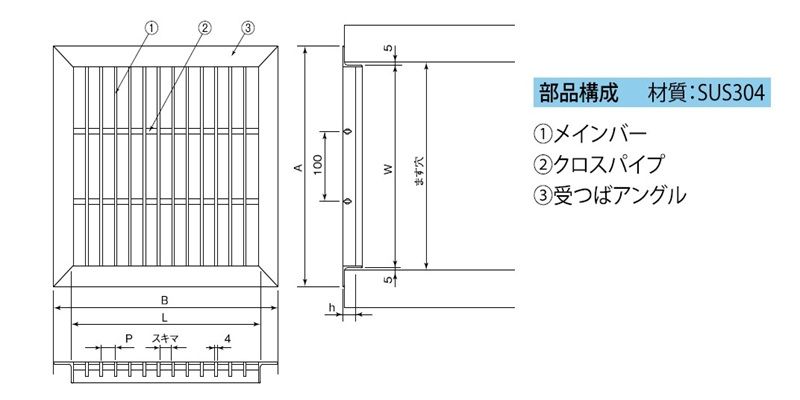

■図面

4PGU-4PRU U字溝用みぞぶた ステンレスグレーチング

4PGU4-4PRU4 集水桝用四面ツバ付(FB4mm厚) ステンレスグレーチング

↑PAGE　TOP
ダウンロード
4PGU4-4PRU4
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
