PJGL-PJRL-PJWL
縦目水回り側溝用L500(JB)歩道用
製品説明
●適用荷重の表記について、歩(歩道用)はT-2未満です。
●組付金具付 U字溝用受枠 詳細はP.188をご覧ください。
●規格外サイズ·異形·特殊仕様の設計、製作も承ります。
●ご注意:グレーチング本体の質量は定尺500mmの数値です。
●組付金具付 U字溝用受枠 詳細はP.188をご覧ください。
●規格外サイズ·異形·特殊仕様の設計、製作も承ります。
●ご注意:グレーチング本体の質量は定尺500mmの数値です。

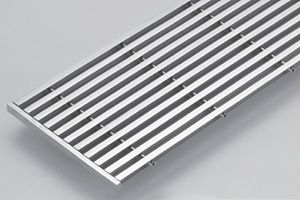

製品画像
PJGL-PJRL-PJWL 縦目水回り側溝用L500(JB)歩道用
型式の選び方

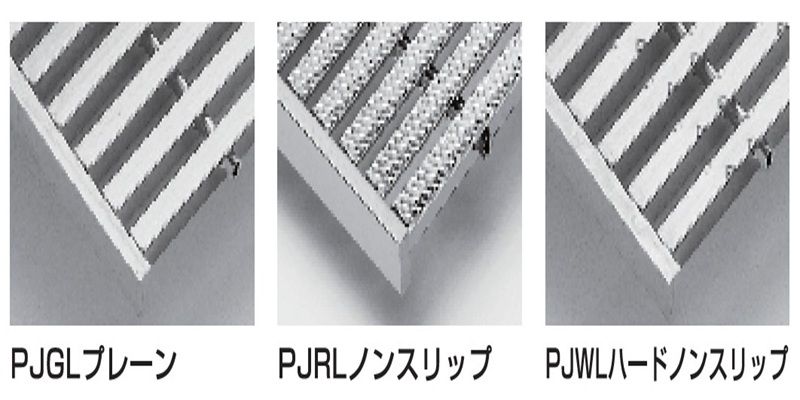

PJRL歩道用縦目メインバー:Jバーノンスリップ
|
- |
20グレーチング本体L寸法:200mm
|
- |
15高さh寸法:15mm
|
- |
P14.14ピッチ寸法:14.14mm
スキマ:6.14mm |

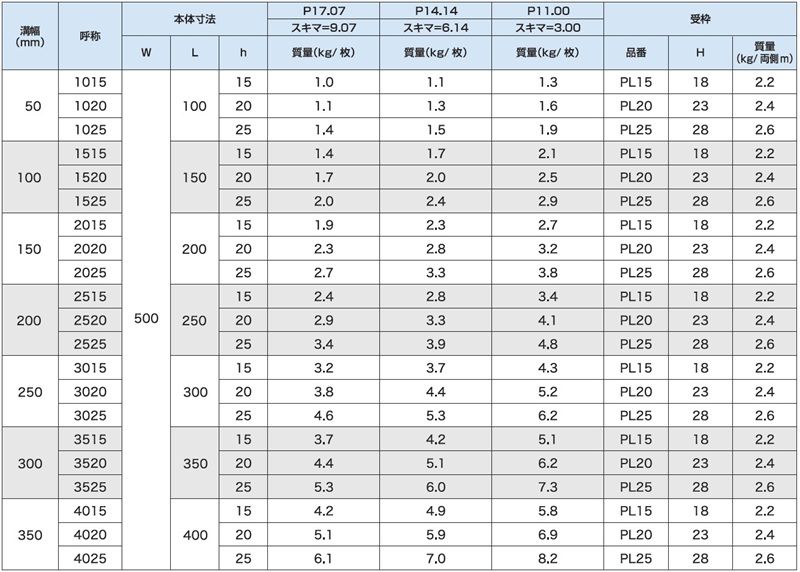

仕様

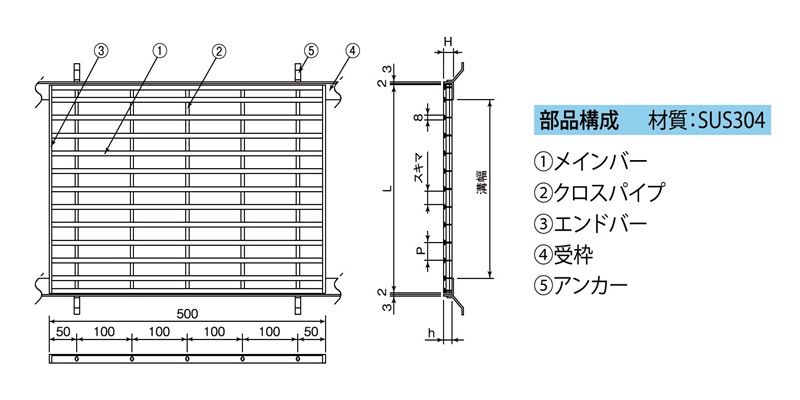

■図面
■その他
ダウンロード
