PJGU-PJRU-PJWU 字溝用みぞぶた(JB)歩道用 ステンレスグレーチング
グレーチング > ステンレスグレーチング > PJGU-PJRU-PJWU 字溝用みぞぶた(JB)歩道用
PJGU-PJRU-PJWU

字溝用みぞぶた(JB)歩道用

製品説明
●適用荷重の表記について、歩(歩道用)はT-2未満です。
●ハーフサイズは長さ503mmとなります。
●規格外サイズ·異形·特殊仕様の設計、製作も承ります。

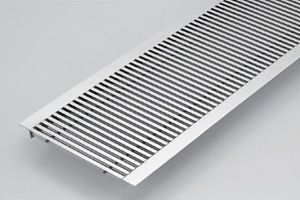

製品画像
型式の選び方
PJRU
①
18
②
15
③
P15.00
④

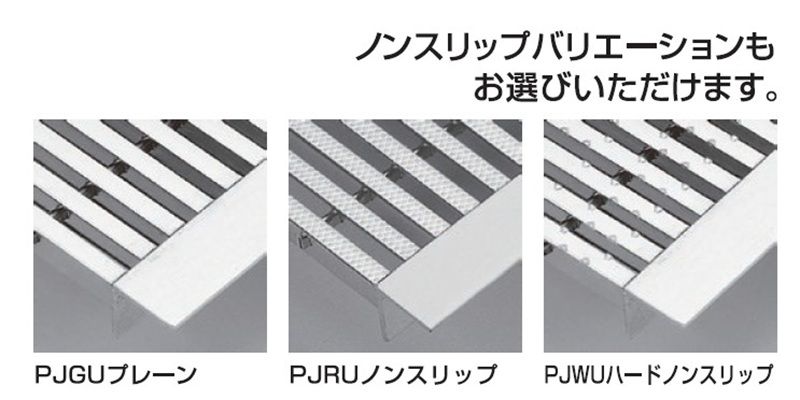

  • ① 歩道U字溝用メインバー:Jバーノンスリップ
  • ② U字溝幅:180mm
  • ③ 高さh寸法:15mm
  • ④ ピッチ寸法:15.00mm
    　スキマ:7.00mm
↑PAGE　TOP

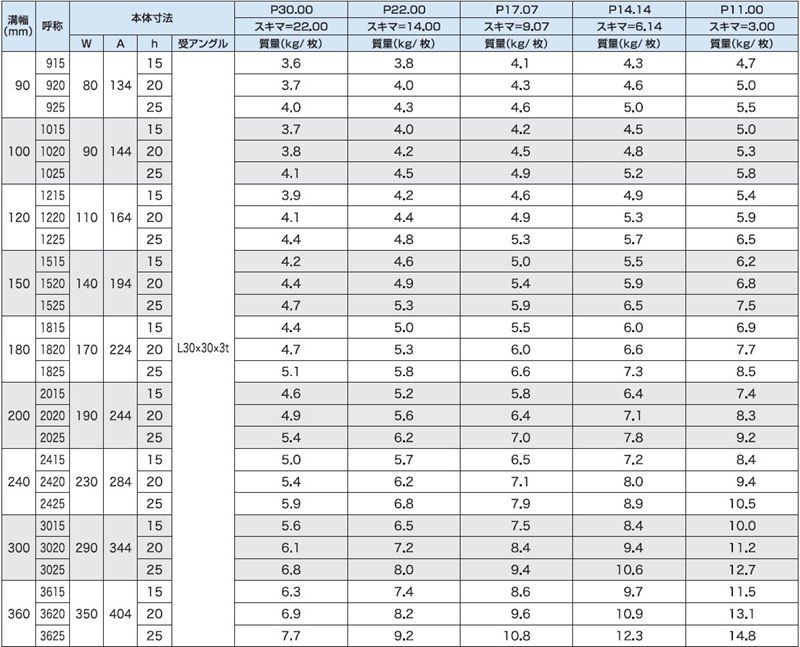

仕様

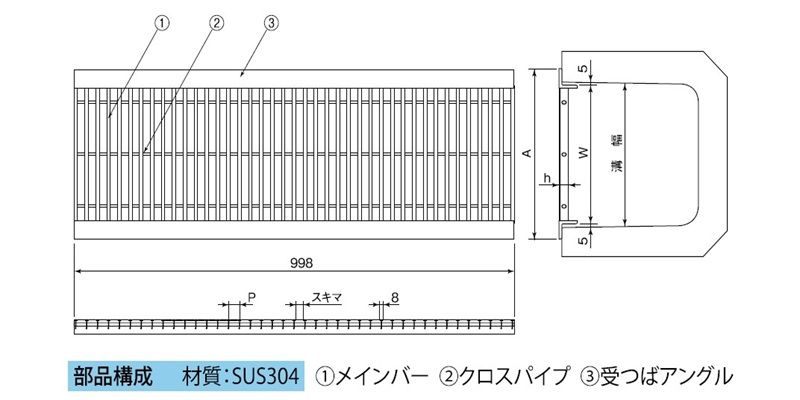

■図面

PJGU-PJRU-PJWU 字溝用みぞぶた(JB)歩道用 ステンレスグレーチング

PJGU-PJRU-PJWU 字溝用みぞぶた(JB)歩道用 ステンレスグレーチング

↑PAGE　TOP
ダウンロード
PJGU-PJRU-PJWU
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
