NHIB IB 大型側溝用みぞぶた(細目)
グレーチング > 鋼製グレーチング > NHIB IB 大型側溝用みぞぶた(細目)
NHIB IB

大型側溝用みぞぶた(細目)

製品説明
・大型側溝用みぞぶた(細目)
・材質：SS400
製品画像
型式の選び方
NHIB
①
131
②
N
③
7
④
  • ① IB グレーチング(細目) (SS400)
  • ② 主部材を表示 (H-125×60×6)
  • ③ 補助部材ノンスリップ
  • ④ みぞ幅を表示 (700mm)
↑PAGE　TOP
仕様

■図面

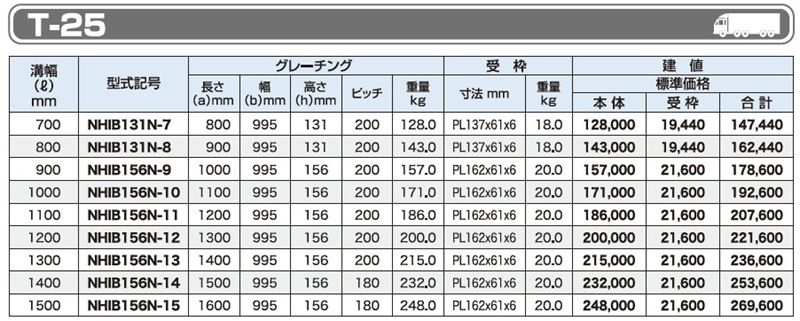

T-25 NHIB IB 大型側溝用みぞぶた(細目)

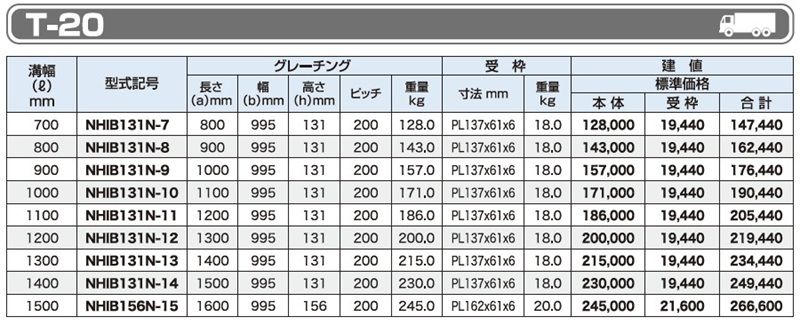

T-20 NHIB IB 大型側溝用みぞぶた(細目)

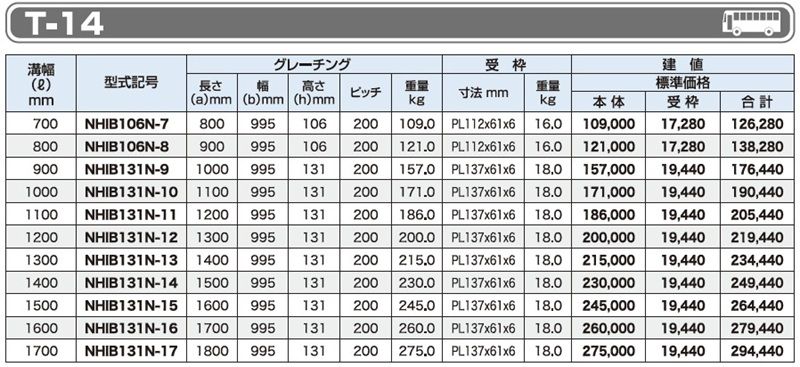

T-14 NHIB IB 大型側溝用みぞぶた(細目)

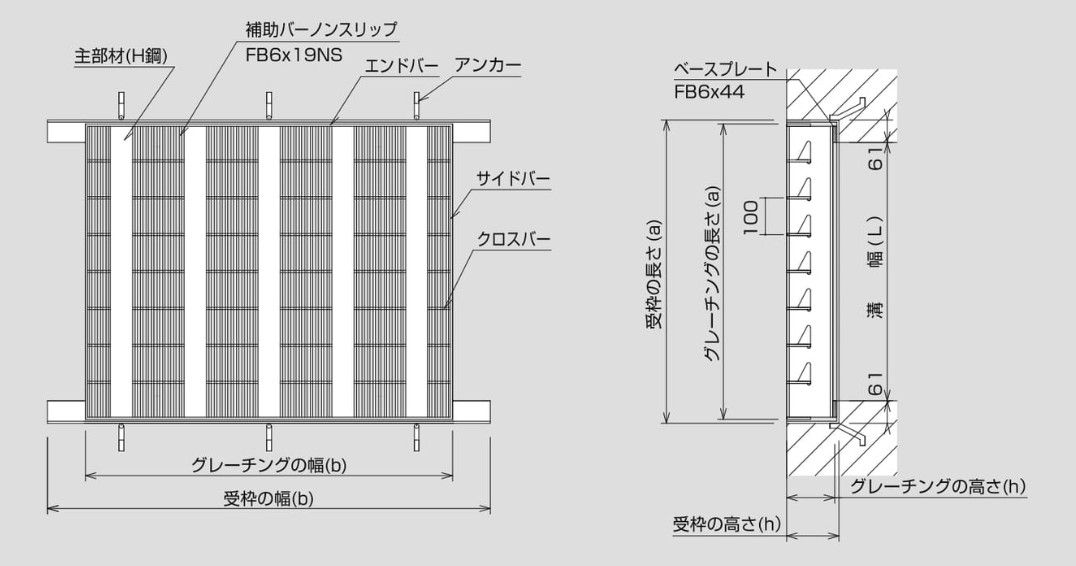

記号の説明 NHIB IB 大型側溝用みぞぶた(細目)


T-25 NHIB IB 大型側溝用みぞぶた(細目)

T-20 NHIB IB 大型側溝用みぞぶた(細目)

T-14 NHIB IB 大型側溝用みぞぶた(細目)

記号の説明 NHIB IB 大型側溝用みぞぶた(細目)

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。

↑PAGE　TOP
ダウンロード
NHIB IB
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
