NIB IB 大型ますぶた(普通目)
グレーチング > 鋼製グレーチング > NIB IB 大型ますぶた(普通目)
NIB IB

大型ますぶた(普通目)

製品説明
・大型ますぶた(普通目)
・材質：SS400
製品画像
型式の選び方
NIB
①
156
②
N
③
1212
④
NHIB
⑤
  • ① IBグレーチング（普通目）
  • ② 主部材を表示　(H-150×75×5×7)
  • ③ 助部材 ノンスリップ
  • ④ 開口寸法を表示　(1200×1200mm)
  • ⑤ IBグレーチング(細目)
↑PAGE　TOP
仕様

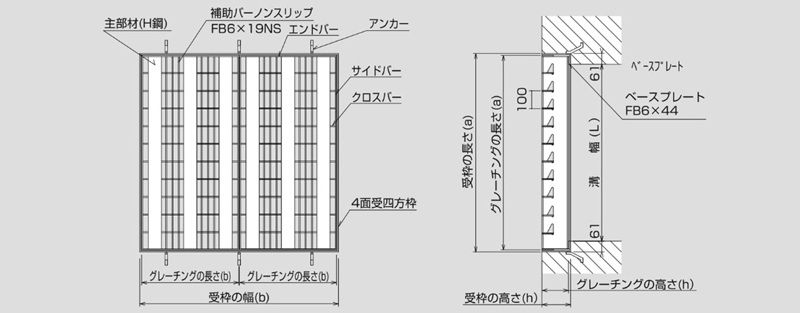

■図面

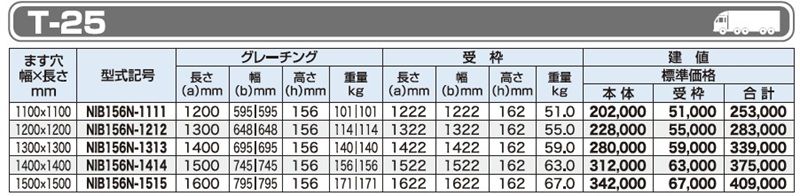

T-25 NIB IB 大型ますぶた(普通目)

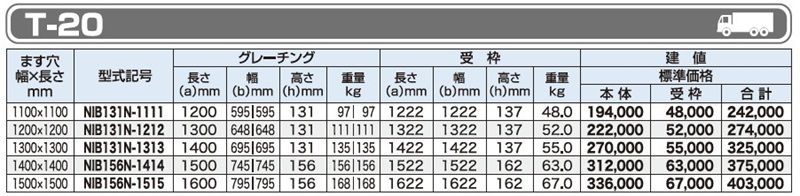

T-20 NIB IB 大型ますぶた(普通目)

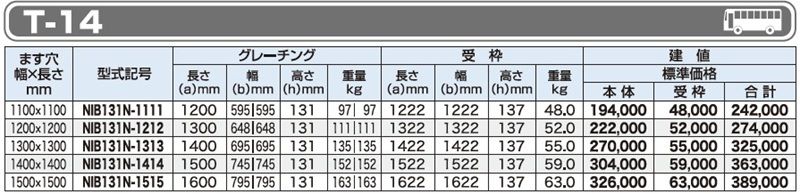

T-14 NIB IB 大型ますぶた(普通目)

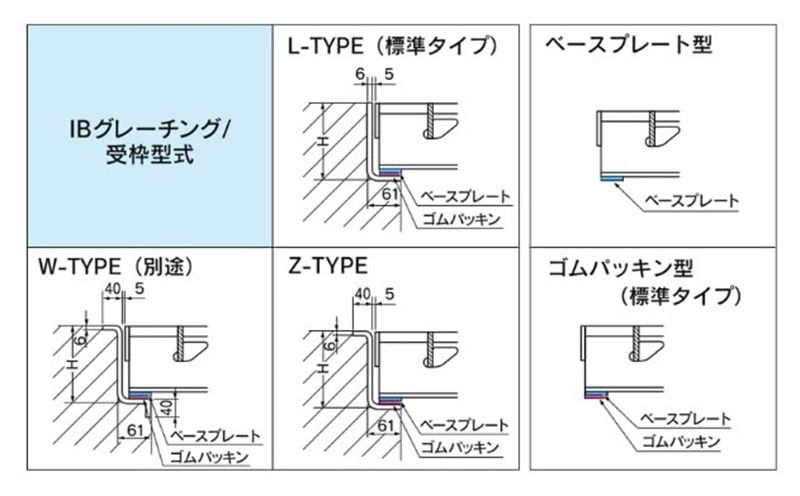

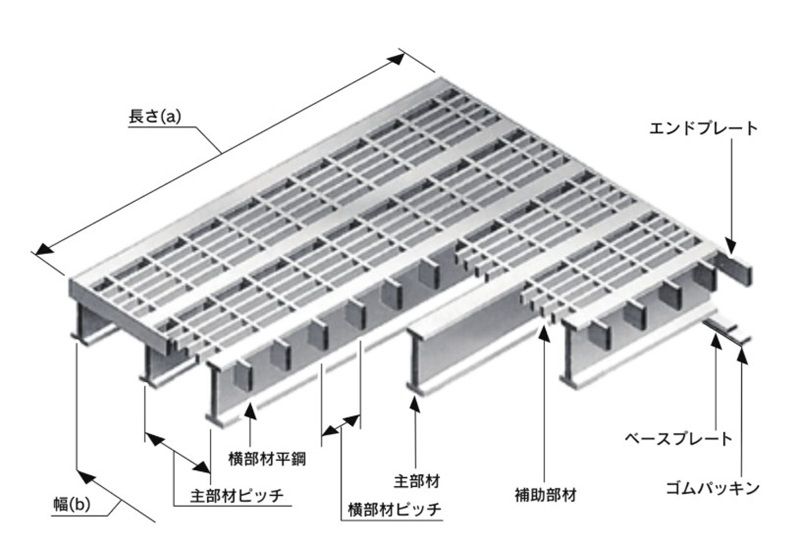

記号の説明 NIB IB 大型ますぶた(普通目)

T-25 NIB IB 大型ますぶた(普通目)

T-20 NIB IB 大型ますぶた(普通目)

T-14 NIB IB 大型ますぶた(普通目)

記号の説明 NIB IB 大型ますぶた(普通目)

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。

↑PAGE　TOP
ダウンロード
NIB IB
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
