ZFC ますぶた(四方落とし込み式)
グレーチング > 鋼製グレーチング > ZFC ますぶた(四方落とし込み式)
ZFC

ますぶた(四方落とし込み式)

製品説明
・ますぶた(四方落とし込み式)
・材質：SS400
・普通目：30P（35.3P)
・表面：ノンスリップ
・主部材：Iバー

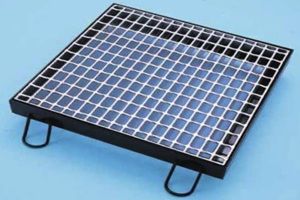

製品画像
型式の選び方
ZFC
①
50
②
33
③
  • ① ますぶた(四方落とし込み式)(SS400)
  • ② h寸法　(50mm)
  • ③ ます穴寸法 (300mm×300mm)
↑PAGE　TOP
仕様

■図面

T-25 ZFC ますぶた(四方落とし込み式)
T-20 ZFC ますぶた(四方落とし込み式)
T-14 ZFC ますぶた(四方落とし込み式)
T-6 ZFC ますぶた(四方落とし込み式)
T-2 ZFC ますぶた(四方落とし込み式)

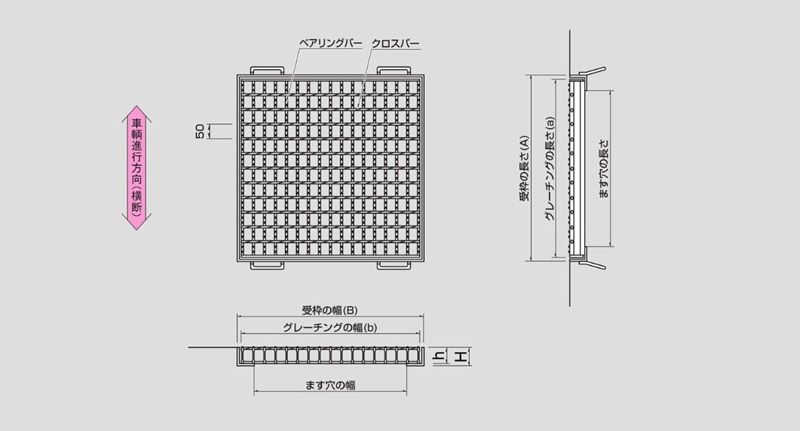

記号の説明 ZFC ますぶた (四方落とし込み式)

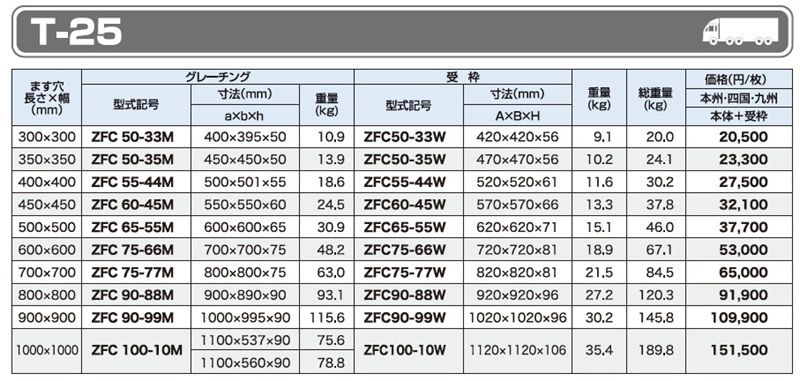

T-25 ZFC ますぶた (四方落とし込み式)

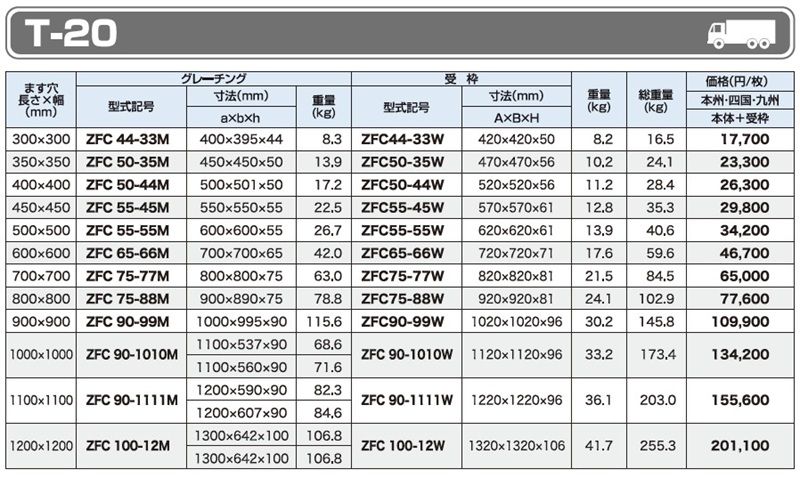

T-20 ZFC ますぶた (四方落とし込み式)
T-14,T-6 ZFC ますぶた (四方落とし込み式)

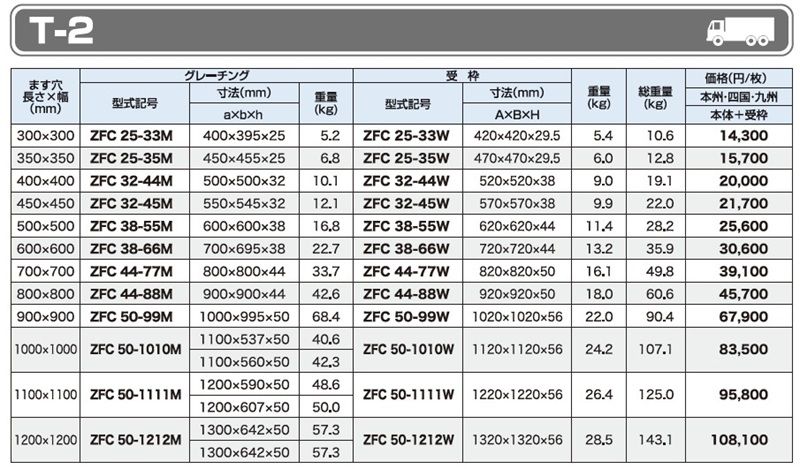

T-2 ZFC ますぶた (四方落とし込み式)
記号の説明 ZFC ますぶた (四方落とし込み式)

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。

↑PAGE　TOP
ダウンロード
ZFC
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
