ZFH 細目ますぶた(四方落とし込み式)
グレーチング > 鋼製グレーチング > ZFH 細目ますぶた(四方落とし込み式)
ZFH

細目ますぶた(四方落とし込み式)

製品説明
・細目ますぶた(四方落とし込み式)
・材質：SS400
・普通目：12.5P（15P)
・表面：ノンスリップ
・主部材：Iバー（Fバー）
製品画像
型式の選び方
ZFH
①
38
②
33
③
  • ① 細目ますぶた(四方落とし込み式)(SS400)
  • ② h寸法　(38mm)
  • ③ みぞ幅(300mm×300mm)
↑PAGE　TOP
仕様

■図面

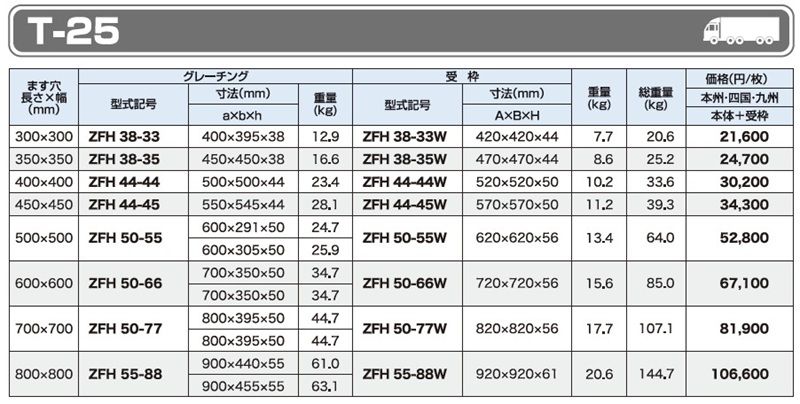

T-25 ZFH 細目ますぶた(四方落とし込み式)

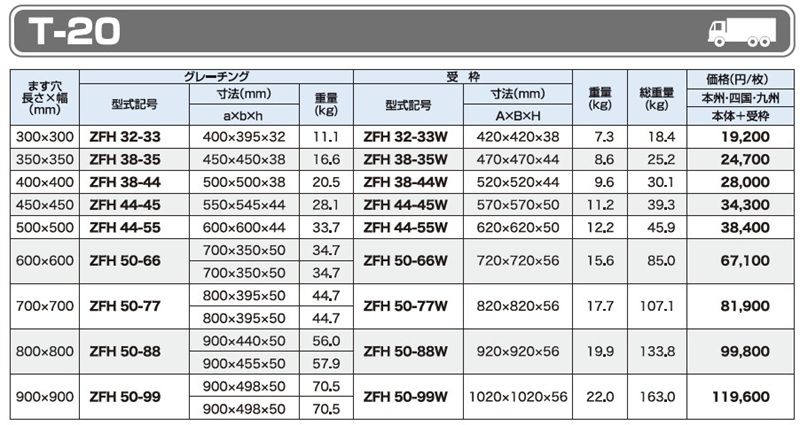

T-20 ZFH 細目ますぶた(四方落とし込み式)

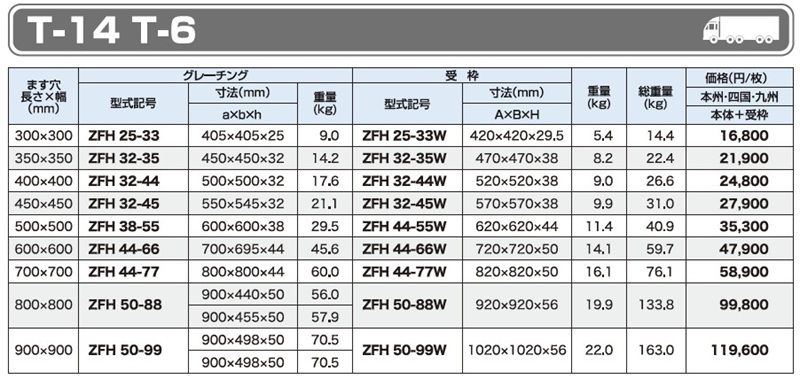

T-14 ZFH 細目ますぶた(四方落とし込み式)
T-6 ZFH 細目ますぶた(四方落とし込み式)

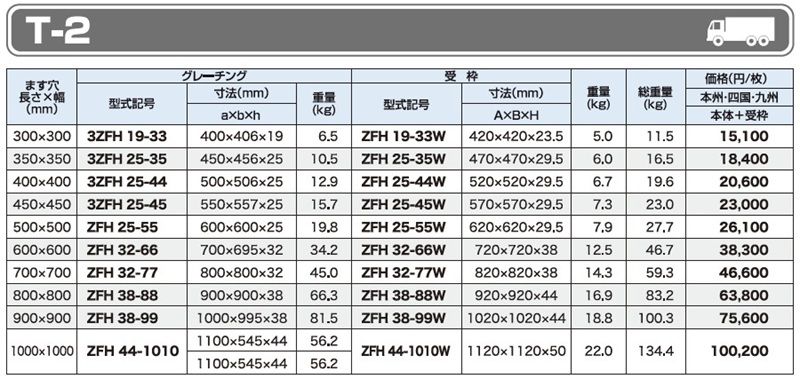

T-2 ZFH 細目ますぶた(四方落とし込み式)

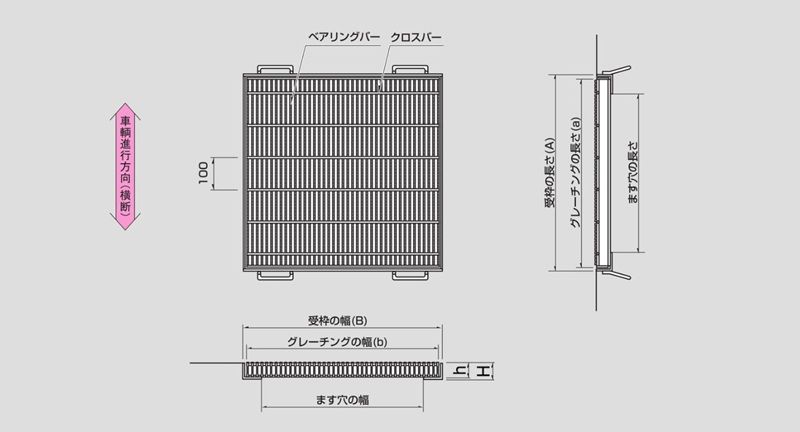

記号の説明 ZFH 細目ますぶた(四方落とし込み式)

T-25 ZFH 細目ますぶた(四方落とし込み式)

T-20 ZFH 細目ますぶた(四方落とし込み式)

T-14,T-6 ZFH 細目ますぶた(四方落とし込み式)

T-2 ZFC ZFH 細目ますぶた(四方落とし込み式)

記号の説明 ZFH 細目ますぶた(四方落とし込み式)

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。
