ZFLますぶた(四方落とし込み固定式)
グレーチング > 鋼製グレーチング > ZFLますぶた(四方落とし込み固定式)
ZFL

ますぶた(四方落とし込み固定式)

製品説明
・ますぶた(四方落とし込み固定式)
・材質：SS400
・普通目：30P（35.3P)
・表面：ノンスリップ
・主部材：Iバー

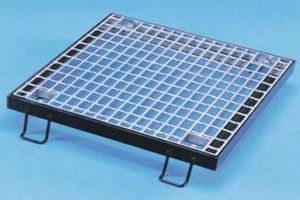

製品画像
型式の選び方
ZFL
①
50
②
33
③
  • ① ますぶた(四方落とし込み固定式)(SS400)
  • ② h寸法　(50mm)
  • ③ ます穴寸法(300mm×300mm)
↑PAGE　TOP
仕様

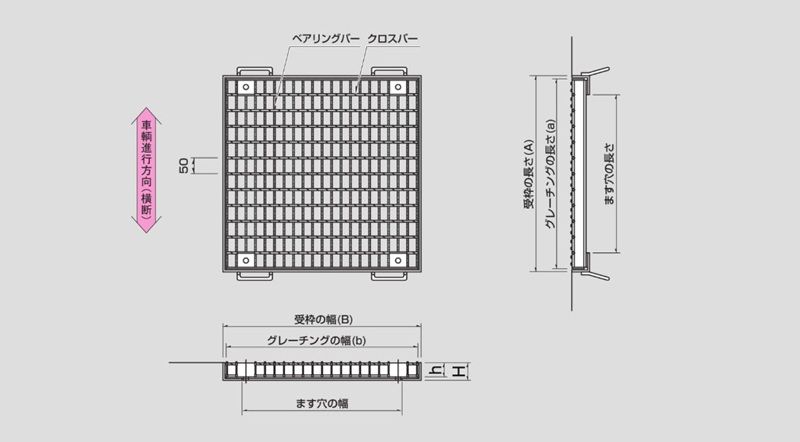

■図面

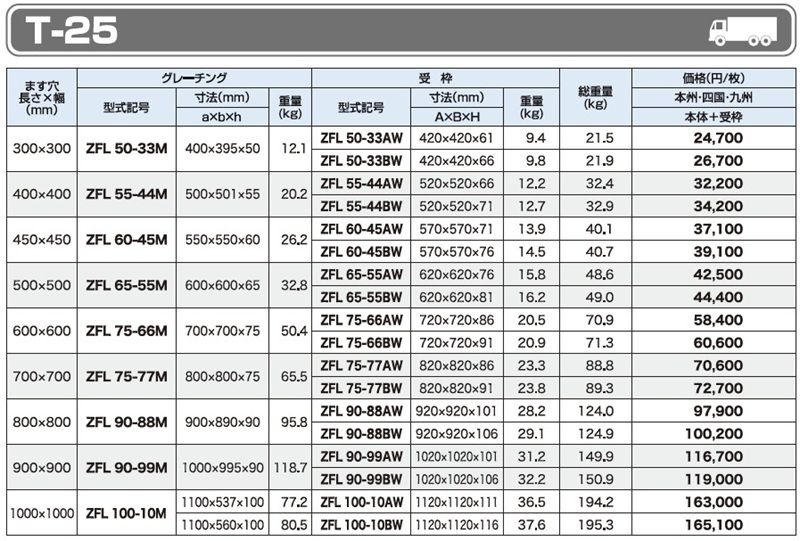

T-25 ZFL ますぶた(四方落とし込み固定式)

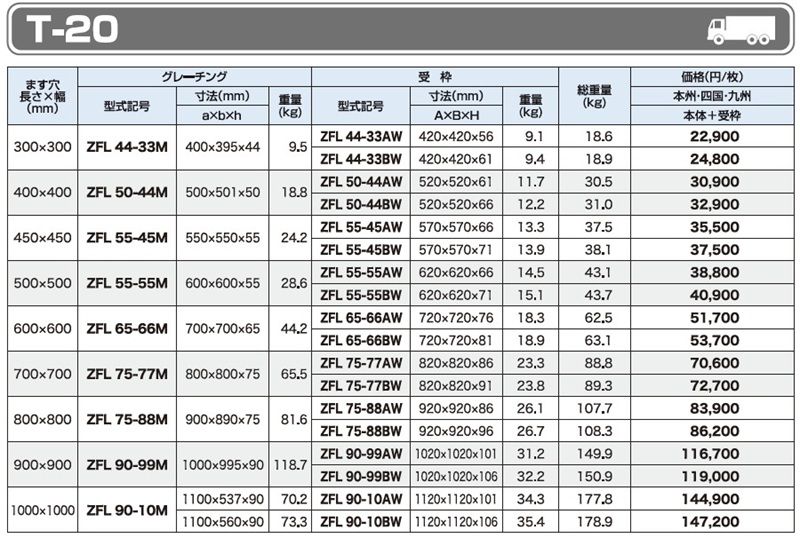

T-20 ZFL ますぶた(四方落とし込み固定式)

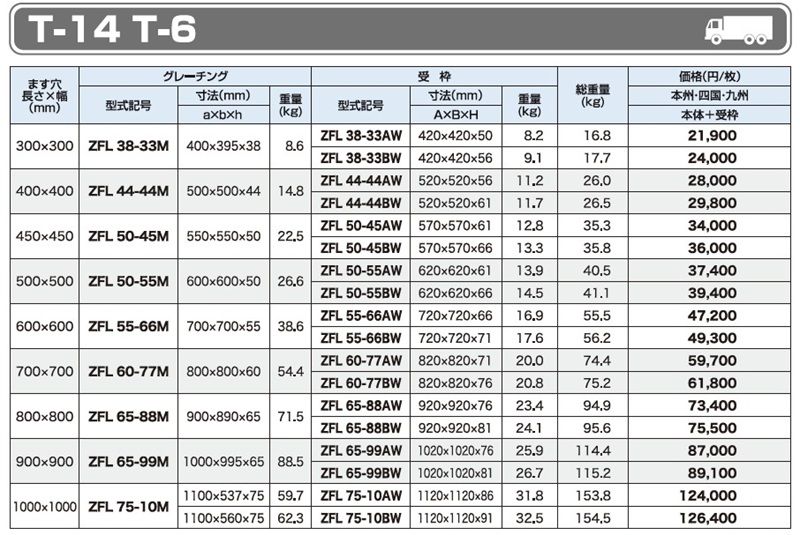

T-14 ZFL ますぶた(四方落とし込み固定式)
T-6 ZFL ますぶた(四方落とし込み固定式)

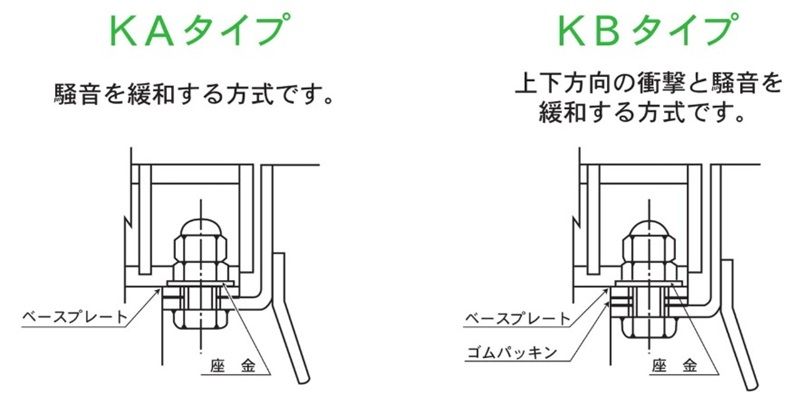

記号の説明 ZFL ますぶた(四方落とし込み固定式)

T-25 ZFL ますぶた(四方落とし込み固定式)
T-20 ZFL ますぶた(四方落とし込み固定式)
T-14 ZFL ますぶた(四方落とし込み固定式)
記号の説明 ZFL ますぶた(四方落とし込み固定式)

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。
