ZFLH 細目ますぶた(四方落とし込み固定式)
グレーチング > 鋼製グレーチング > ZFLH 細目ますぶた(四方落とし込み固定式)
ZFLH

細目ますぶた(四方落とし込み固定式)

製品説明
・細目ますぶた(四方落とし込み固定式)
・材質：SS400
・普通目：12.5P（15P)
・表面：ノンスリップ
・主部材：Iバー

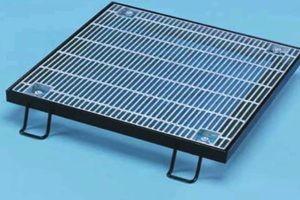

製品画像
型式の選び方
ZFLH
①
38
②
33
③
  • ① 細目ますぶた(四方落とし込み固定式)(SS400)
  • ② h寸法　(38mm)
  • ③ ます穴寸法(300mm×300mm)
↑PAGE　TOP
仕様

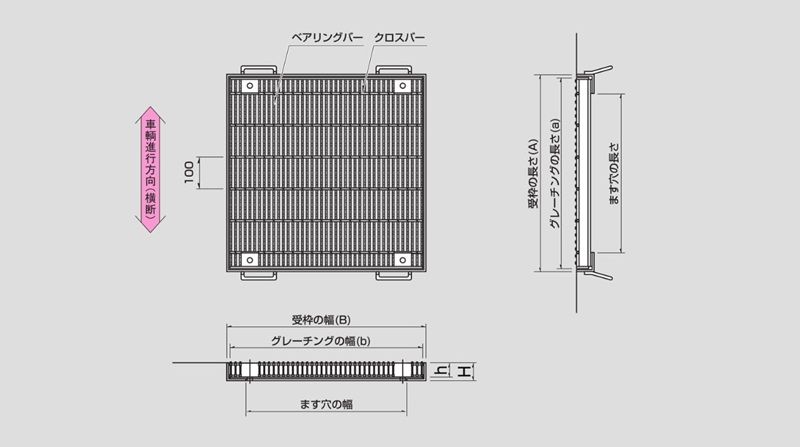

■図面

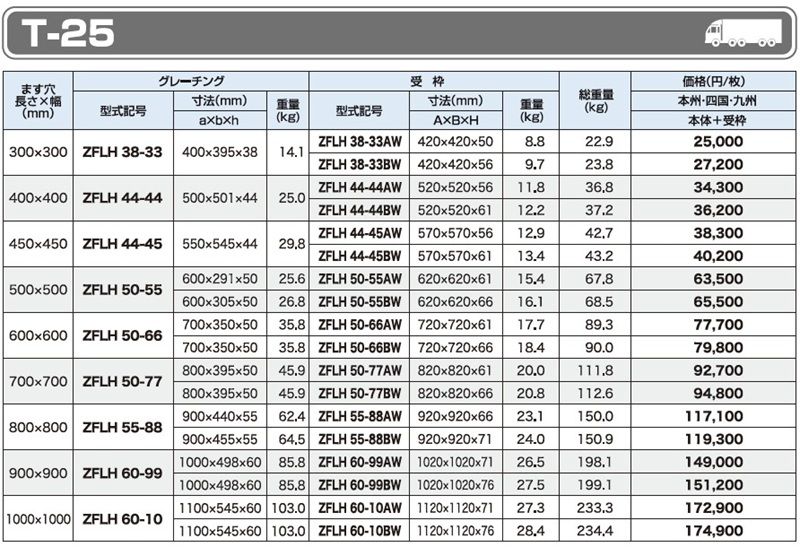

T-25 ZFLH 細目ますぶた(四方落とし込み固定式)

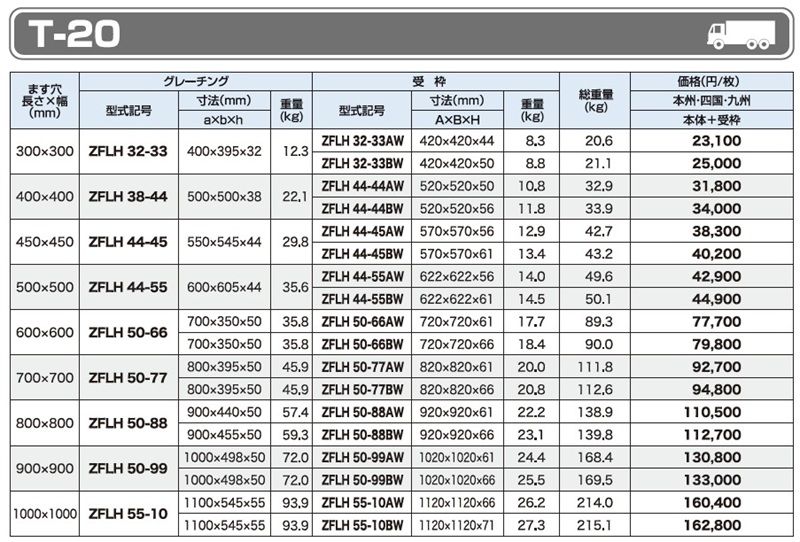

T-20 ZFLH 細目ますぶた(四方落とし込み固定式)

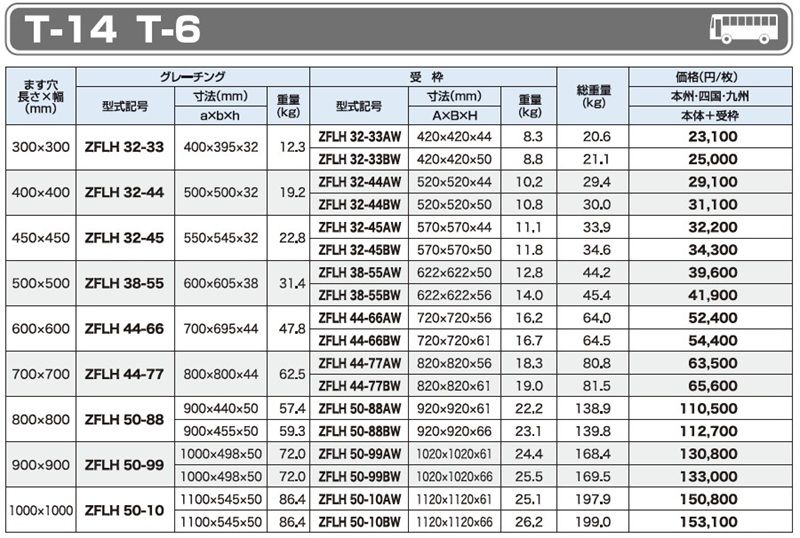

T-14 ZFLH 細目ますぶた(四方落とし込み固定式)
T-6 ZFLH 細目ますぶた(四方落とし込み固定式)

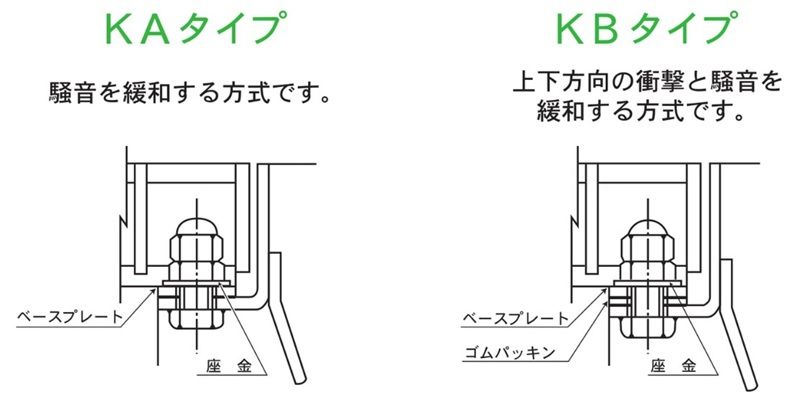

記号の説明 ZFLH 細目ますぶた(四方落とし込み固定式)

T-25 ZFLH 細目ますぶた(四方落とし込み固定式)

T-20 ZFLH 細目ますぶた(四方落とし込み固定式)

T-14 ZFLH 細目ますぶた(四方落とし込み固定式)

記号の説明 ZFLH 細目ますぶた(四方落とし込み固定式)

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。

↑PAGE　TOP
ダウンロード
ZFLH
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
