ZIH 細目みぞぶた
グレーチング > 鋼製グレーチング > ZIH 細目みぞぶた
ZIH

細目みぞぶた

製品説明
・細目みぞぶた
・材質：SS400
・普通目：12.5P（15P）
・表面：ノンスリップ
・主部材：Iバー（Fバー）

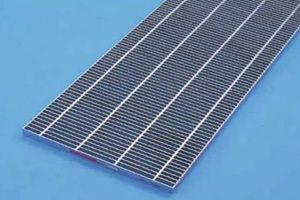

製品画像
型式の選び方
ZIH
①
32
②
2
③
3ZIH
④
  • ① 細目みぞぶた（15mmピッチ）(SS400)
  • ② h寸法　(32mm)
  • ③ みぞ幅　(200mm)
  • ④ 細目みぞぶた（12.5mmピッチ）(SS400)
↑PAGE　TOP
仕様

■図面

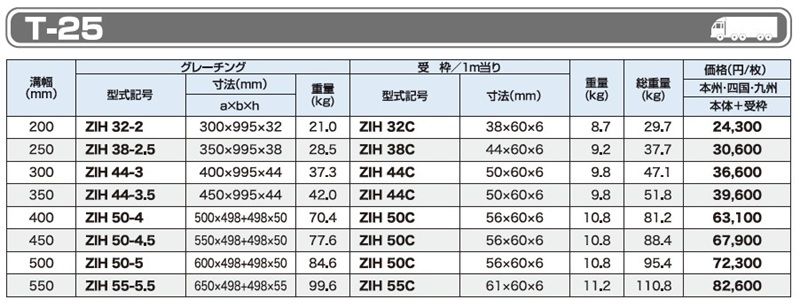

T-25 ZIH 細目みぞぶた

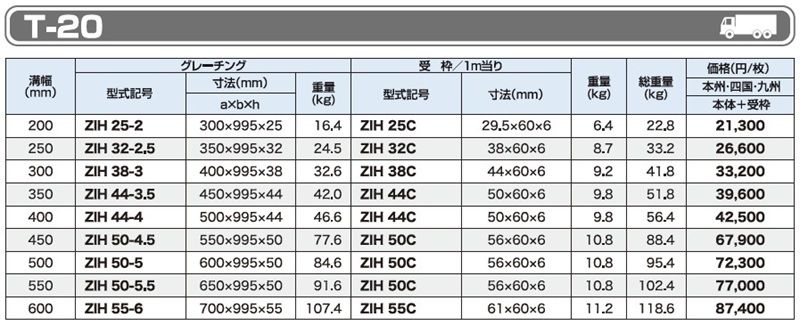

T-20 ZIH 細目みぞぶた

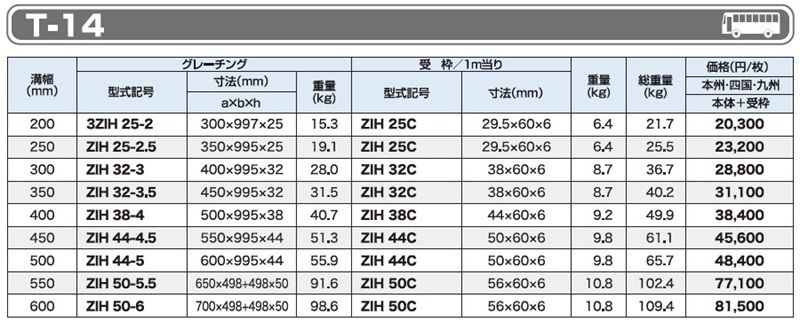

T-14 ZIH 細目みぞぶた
T-6 ZIH 細目みぞぶた

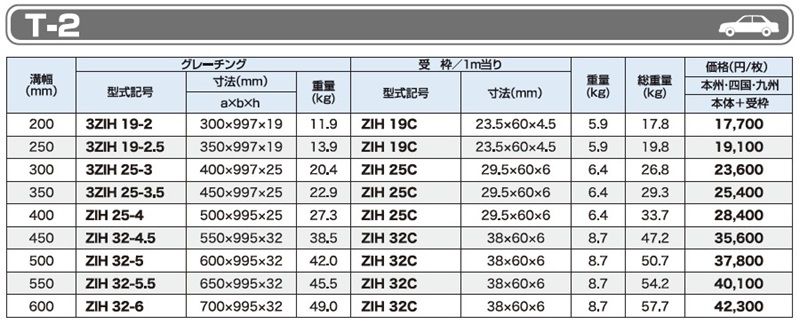

T-2 ZIH 細目みぞぶた

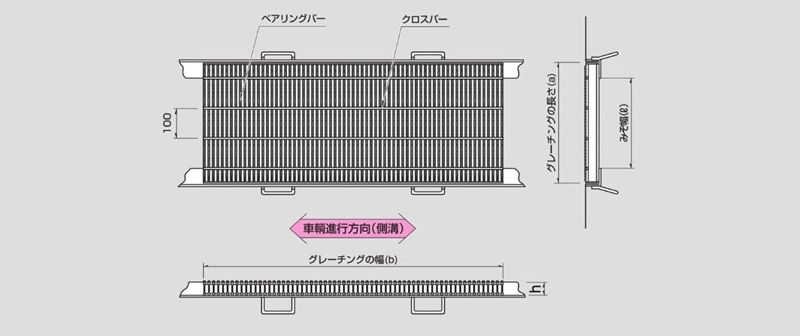

記号の説明 ZIH 細目みぞぶた

T-25 ZIH 細目みぞぶた

T-20 ZIH 細目みぞぶた

T-14 ZIH 細目みぞぶた

T-6 ZIH 細目みぞぶた

T-2 ZIH 細目みぞぶた

記号の説明 ZIH 細目みぞぶた

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。

↑PAGE　TOP
ダウンロード
ZIH
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
