ZIH 細目歩道用みぞぶた
グレーチング > 鋼製グレーチング > ZIH 細目歩道用みぞぶた
ZIH

細目歩道用みぞぶた

製品説明
・細目歩道用みぞぶた
・材質：SS400
・普通目：12.5P（15P）
・表面：ノンスリップ
・主部材：Fバー

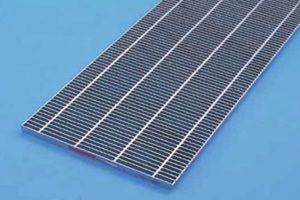

製品画像
型式の選び方
3ZIH
①
19
②
2
③
  • ① 細目みぞぶた（12.5mmピッチ）(SS400)
  • ② h寸法　(19mm)
  • ③ みぞ幅　(200mm)
↑PAGE　TOP
仕様

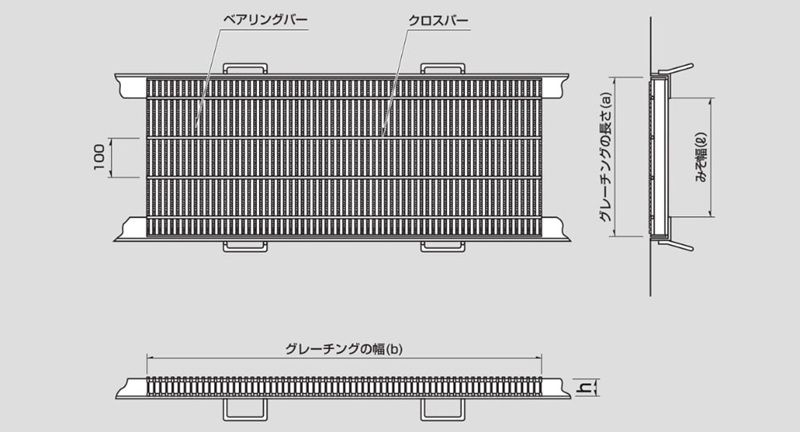

■図面

歩道用 ZIH 細目歩道用みぞぶた 鋼製グレーチング
記号の説明 ZIH 細目歩道用みぞぶた


歩道用 ZIH 細目歩道用みぞぶた

記号の説明 ZIH 細目歩道用みぞぶた

記号の説明図表の上に記載してください。

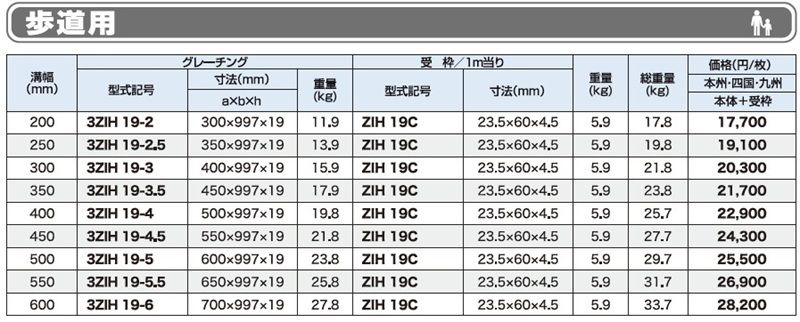

※ 本価格表は消費税を含んでおりません。

↑PAGE　TOP
ダウンロード
ZIH
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
