ZJH 細目かさ上げみぞぶた(JIS タイプ)
グレーチング > 鋼製グレーチング > ZJH 細目かさ上げみぞぶた(JIS タイプ)
ZJH

細目かさ上げみぞぶた(JIS タイプ)

製品説明
・細目かさ上げみぞぶた(JIS タイプ)
・材質：SS400
・普通目：15P（12.5P)
・表面：ノンスリップ
・主部材：Iバー(Fバー)

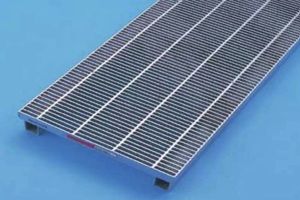

製品画像
型式の選び方
ZJH
①
32
②
2.5
③
3ZJH
④
  • ① 細目かさ上げみぞぶた(JIS タイプ)(15mmピッチ)（SS400）
  • ② h1寸法　(32mm)
  • ③ みぞ幅　(250mm)
  • ④ 細目かさ上げみぞぶた(JIS タイプ)(12.5mmピッチ)（SS400）
↑PAGE　TOP
仕様

■図面

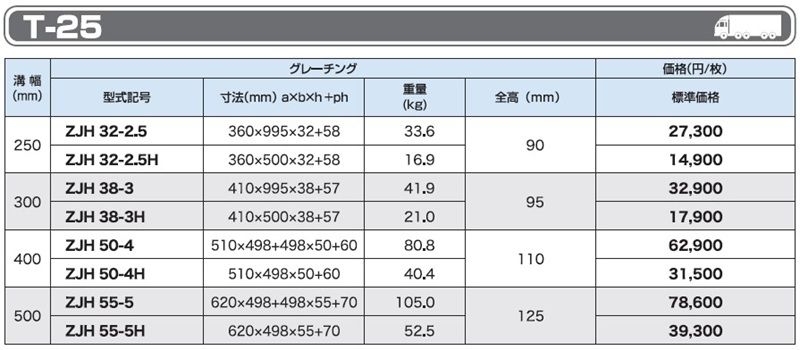

T-25 ZJH 細目かさ上げみぞぶた(JIS タイプ)

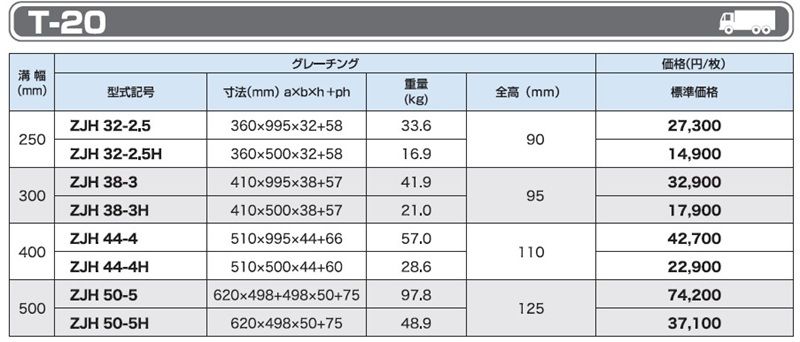

T-20 ZJH 細目かさ上げみぞぶた(JIS タイプ)

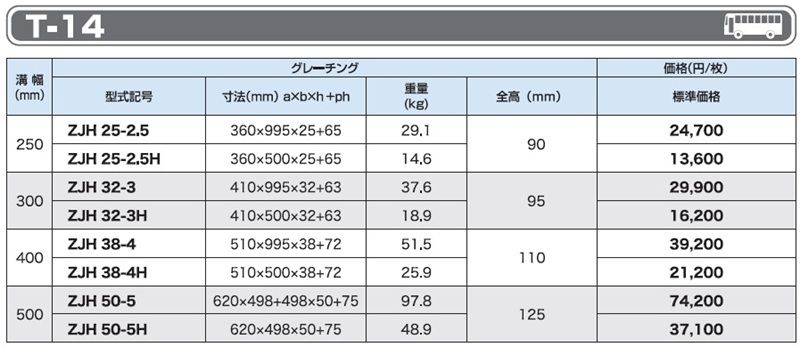

T-14 ZJH 細目かさ上げみぞぶた(JIS タイプ)

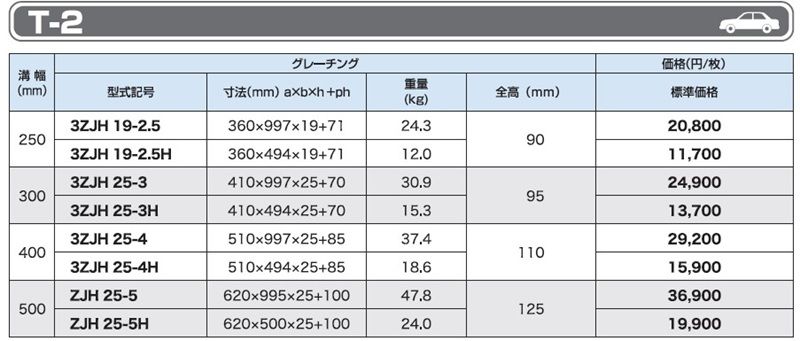

T-2 ZJH 細目かさ上げみぞぶた(JIS タイプ)

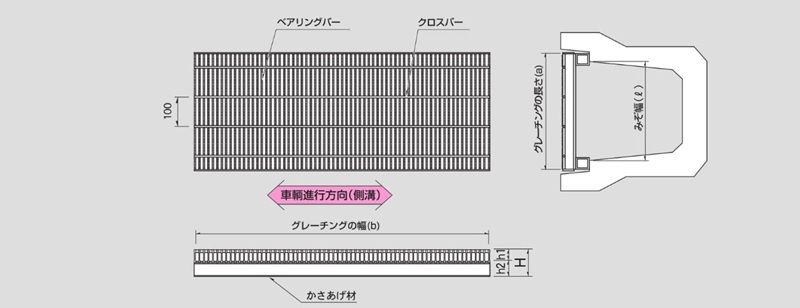

記号の説明 ZJH 細目かさ上げみぞぶた(JIS タイプ)

T-25 ZJH 細目かさ上げみぞぶた(JIS タイプ)

T-20 ZJH 細目かさ上げみぞぶた(JIS タイプ)

T-14 ZJH 細目かさ上げみぞぶた(JIS タイプ)

T-2 ZJH 細目かさ上げみぞぶた(JIS タイプ)

記号の説明 ZJH 細目かさ上げみぞぶた(JIS タイプ)

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。

↑PAGE　TOP
ダウンロード
ZJH
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
