ZLH

細目ボルト固定みぞぶた

製品説明
・細目ボルト固定みぞぶた
・材質：SS400
・普通目：12.5P（15P)
・表面：ノンスリップ
・主部材：Iバー

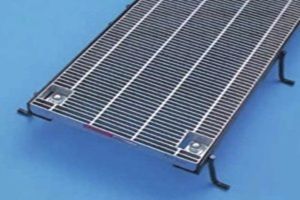

製品画像
型式の選び方
ZLH
①
38
②
2
③
  • ① 細目ボルト固定みぞぶた(SS400)
  • ② h寸法　(38mm)
  • ③ みぞ幅(200mm)
↑PAGE　TOP
仕様

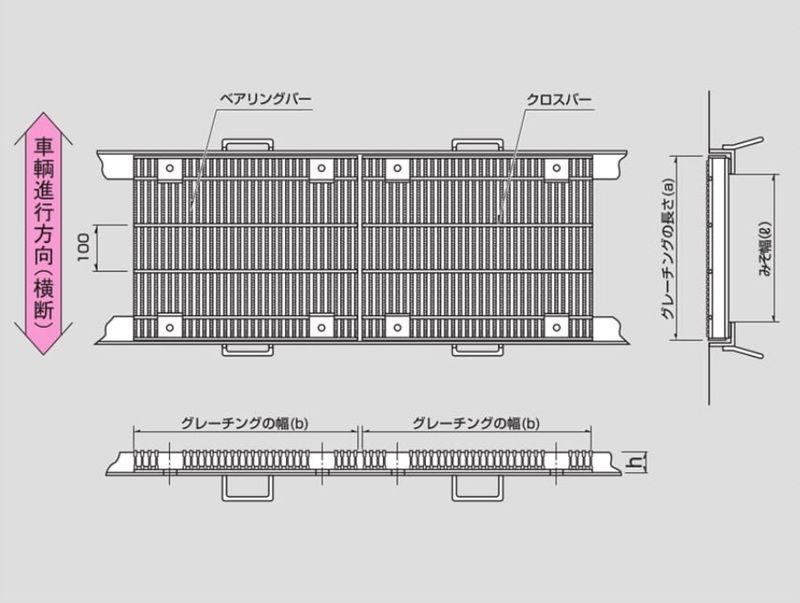

■図面

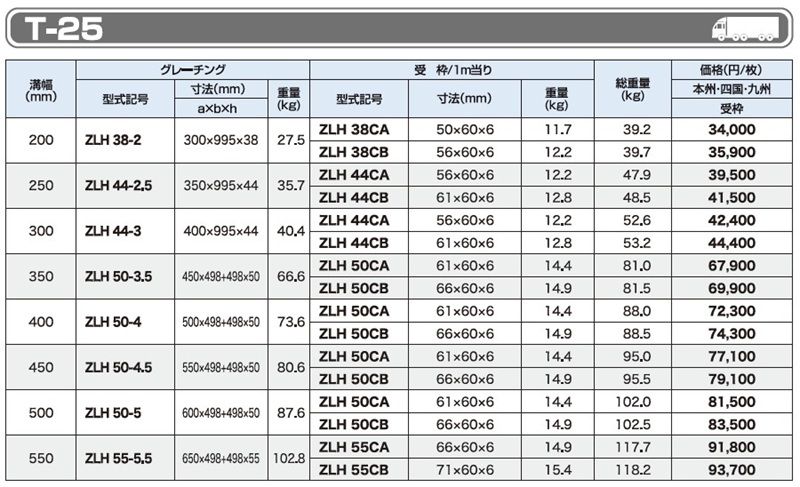

T-25 ZLH 細目ボルト固定みぞぶた

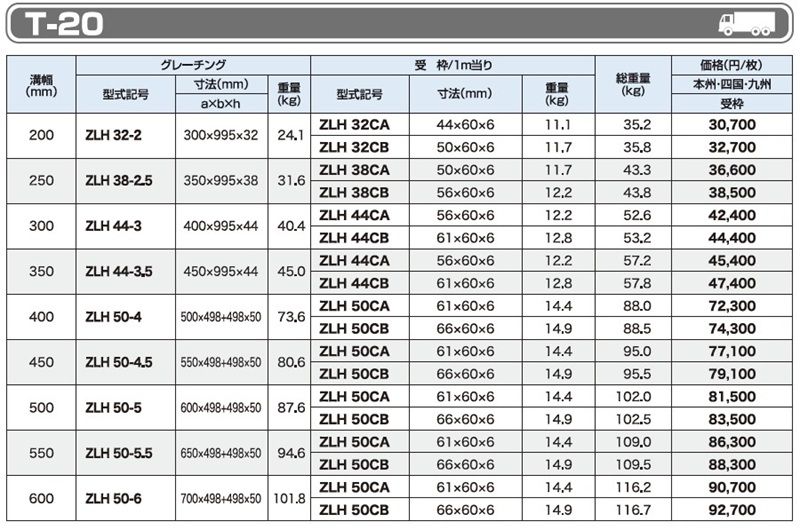

T-20 ZLH 細目ボルト固定みぞぶた

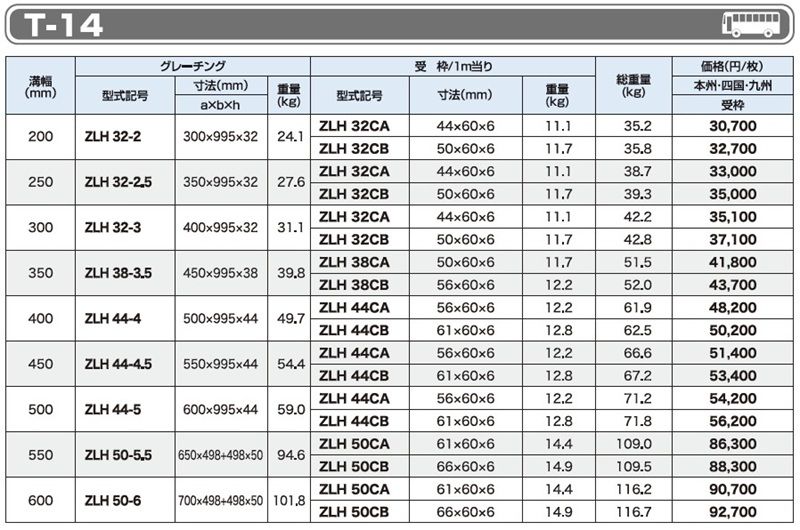

T-14 ZLH 細目ボルト固定みぞぶた

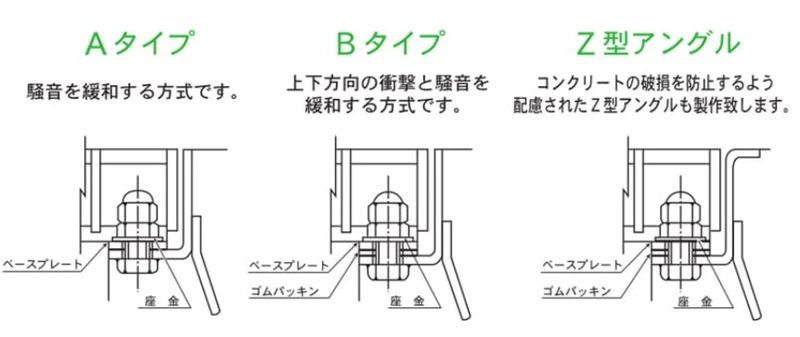

記号の説明 ZLH 細目ボルト固定みぞぶた

T-25 ZLH 細目ボルト固定みぞぶた

T-20 ZLH 細目ボルト固定みぞぶた

T-14 ZLH 細目ボルト固定みぞぶた

記号の説明 ZLH 細目ボルト固定みぞぶた

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。
