ZMA ますぶた(110度開閉式)
グレーチング > 鋼製グレーチング > ZMA ますぶた(110度開閉式)
ZMA

ますぶた(110度開閉式)

製品説明
・ますぶた(110度開閉式)
・材質：SS400
・普通目：30P（35.3P)
・表面：ノンスリップ
・主部材：Iバー
製品画像
型式の選び方
ZMA
①
55
②
34
③
  • ① ますぶた(110度開閉式)(SS400)
  • ② h寸法　(55mm)
  • ③ ます穴寸法(300mm×400mm)
↑PAGE　TOP
仕様

■図面

T-25 ZMA ますぶた(110度開閉式)
T-20 ZMA ますぶた(110度開閉式)
T-14 ZMA ますぶた(110度開閉式)
T-6 ZMA ますぶた(110度開閉式)
T-2 ZMA ますぶた(110度開閉式)
記号の説明 ZMA ますぶた(110度開閉式)

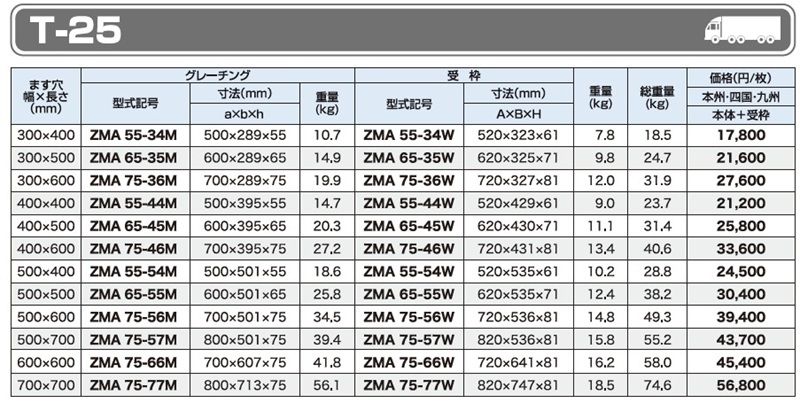

T-25 ZFLH ZMA ますぶた(110度開閉式)

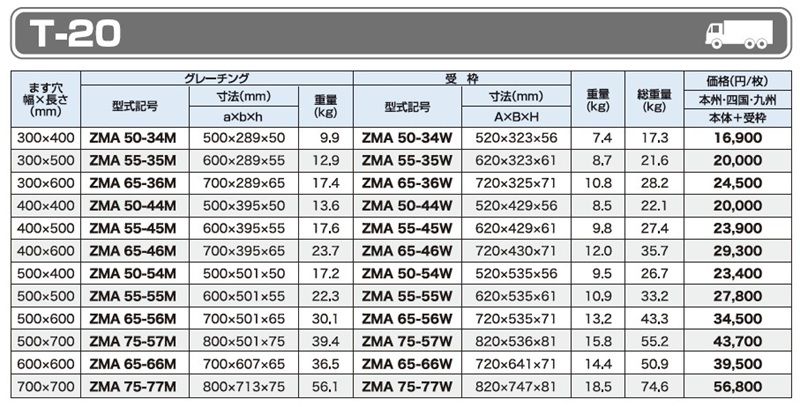

T-20 ZMA ますぶた(110度開閉式)

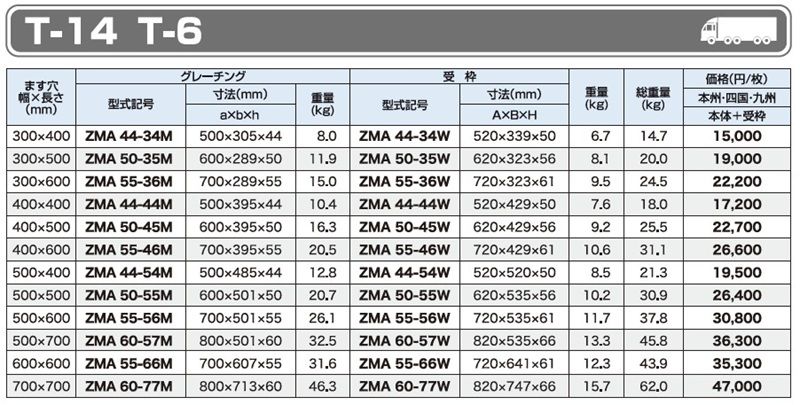

T-14,T-6 ZMA ますぶた(110度開閉式)

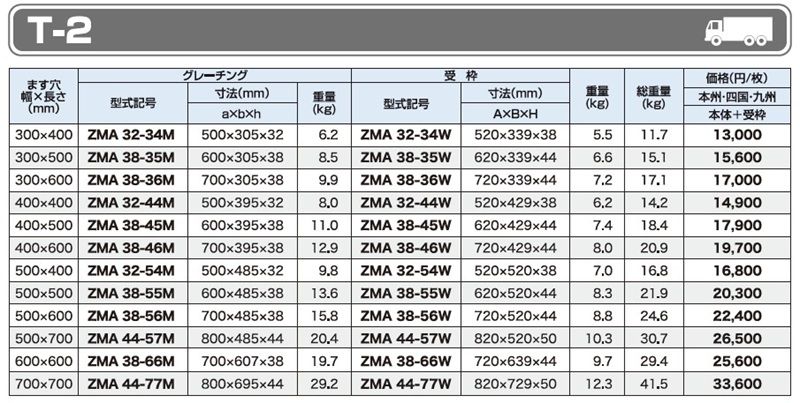

T-2 ZMA ますぶた(110度開閉式)

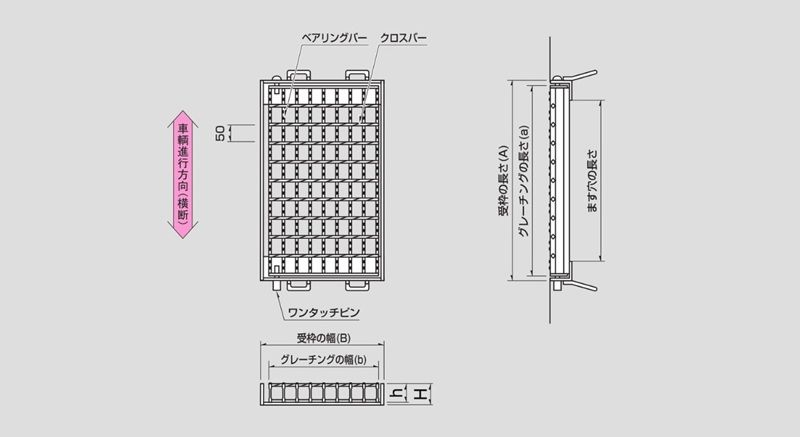

記号の説明 ZMA ますぶた(110度開閉式)

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。

↑PAGE　TOP
ダウンロード
ZMA
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
