ZMI みぞぶた(横断用)
グレーチング > 鋼製グレーチング > ZMI みぞぶた(横断用)
ZMI

みぞぶた(横断用)

製品説明
・みぞぶた(横断用)
・材質：SS400
・普通目：30P（35.3P)
・表面：ノンスリップ
・主部材：Iバー

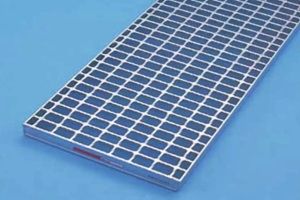

製品画像
型式の選び方
ZMI
①
44
②
2
③
  • ① みぞぶた(横断用)(SS400)
  • ② h寸法　(44mm)
  • ③ みぞ幅(200mm)
↑PAGE　TOP
仕様

■図面

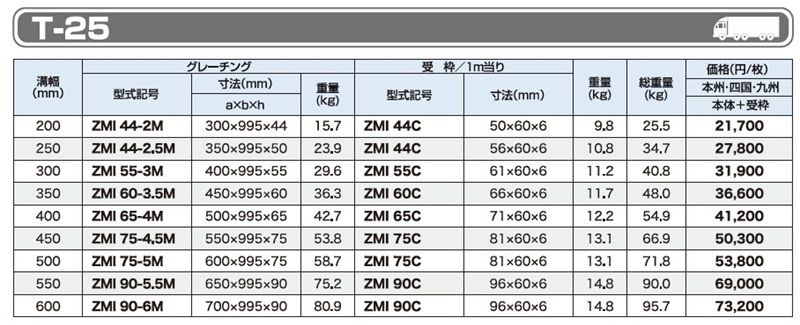

T-25 ZMI みぞぶた(横断用)

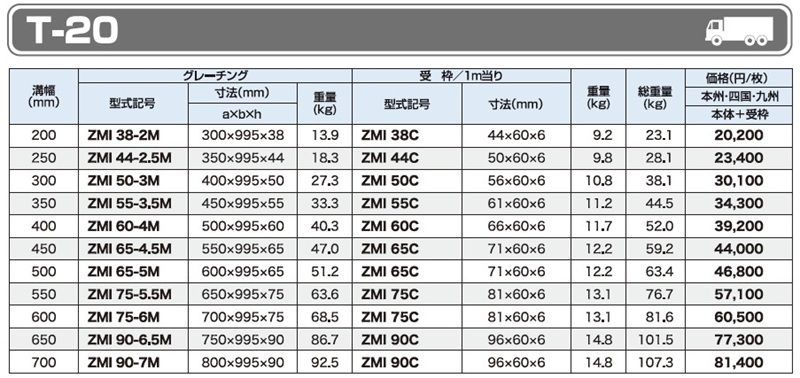

T-20 ZMI みぞぶた(横断用)

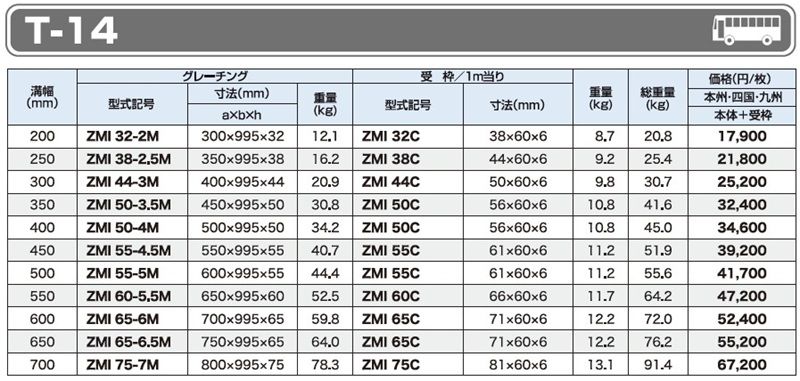

T-14 ZMI みぞぶた(横断用)

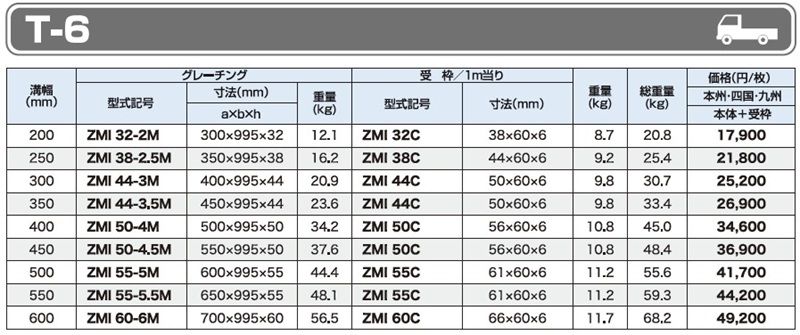

T-6 ZMI みぞぶた(横断用)

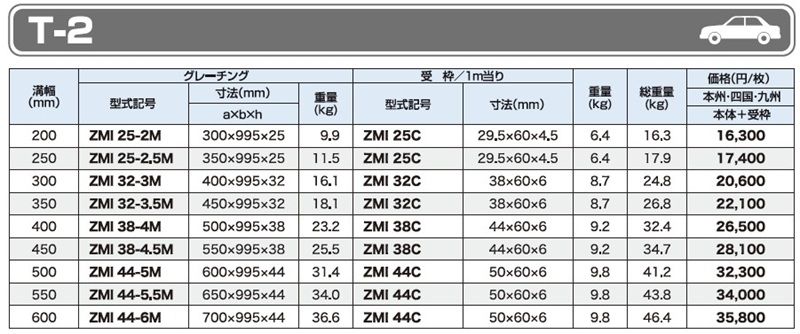

T-2 ZMI みぞぶた(横断用)

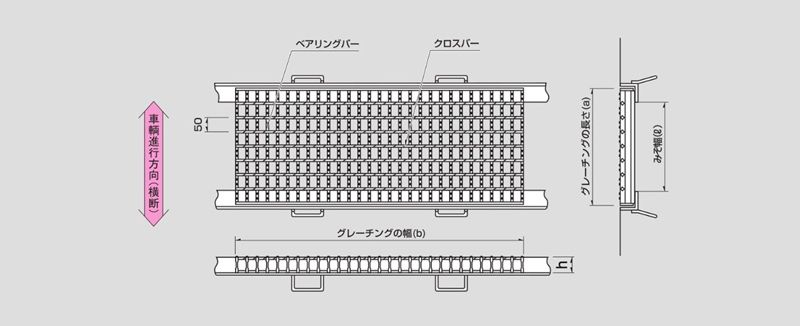

記号の説明 ZMI みぞぶた(横断用)


T-25 ZMI みぞぶた(横断用)

T-20 ZMI みぞぶた(横断用)

T-14 ZMI みぞぶた(横断用)

T-6 ZMI みぞぶた(横断用)

T-2 ZMI みぞぶた(横断用)

記号の説明 ZMI みぞぶた(横断用)

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。

↑PAGE　TOP
ダウンロード
ZMI
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
