ZML ボルト固定みぞぶた(一般荷重用)
グレーチング > 鋼製グレーチング > ZML ボルト固定みぞぶた(一般荷重用)
ZML

ボルト固定みぞぶた(一般荷重用)

製品説明
・ボルト固定みぞぶた(一般荷重用)
・材質：SS400
・普通目：30P（35.3P)
・表面：ノンスリップ
・主部材：Iバー

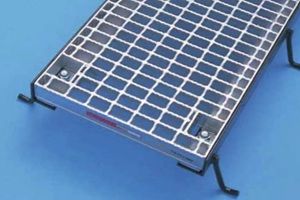

製品画像
型式の選び方
ZML
①
50
②
2
③
  • ① ボルト固定みぞぶた(一般荷重用)(SS400)
  • ② h寸法　(50mm)
  • ③ みぞ幅(200mm)
↑PAGE　TOP
仕様

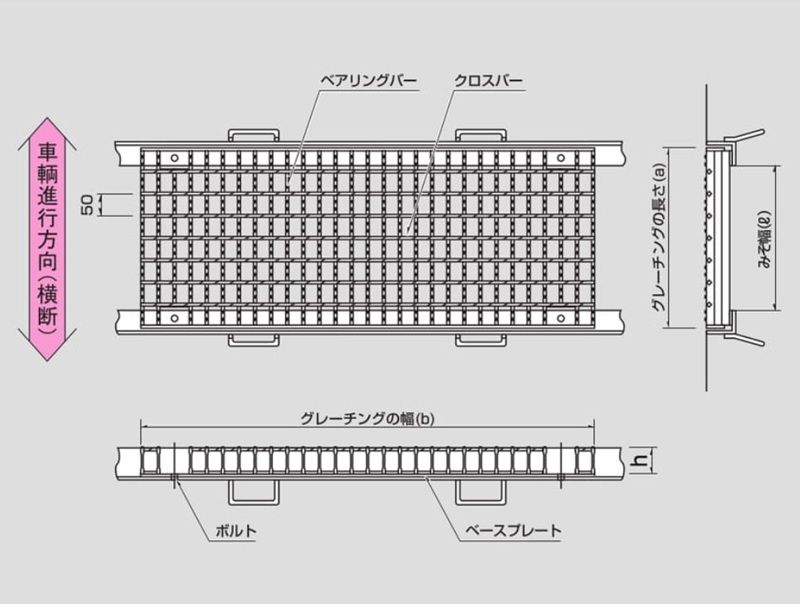

■図面

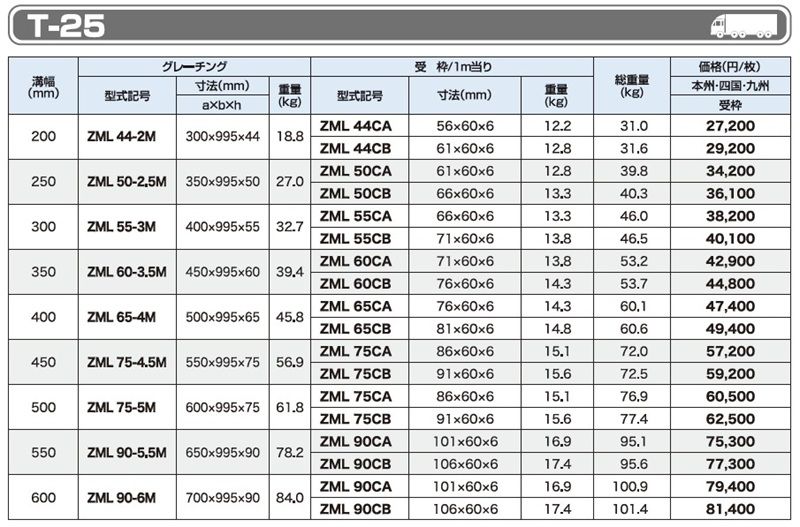

T-25 ZML ボルト固定みぞぶた(一般荷重用)

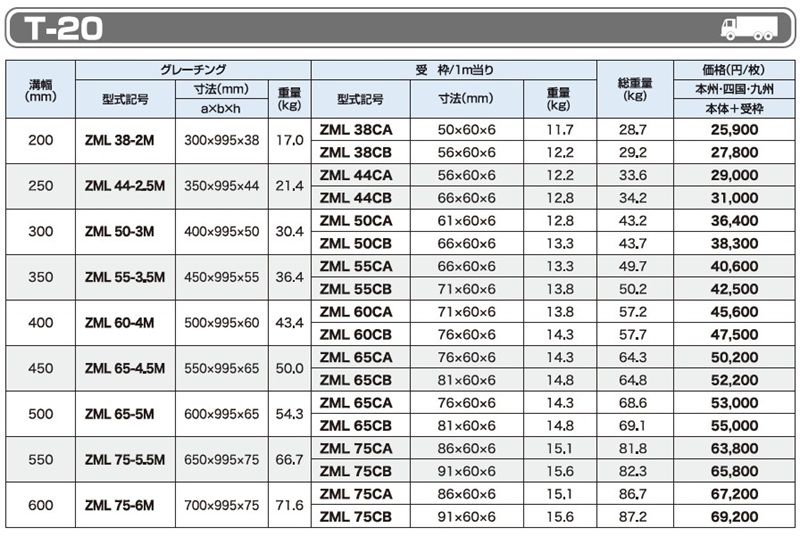

T-20 ZML ボルト固定みぞぶた(一般荷重用)

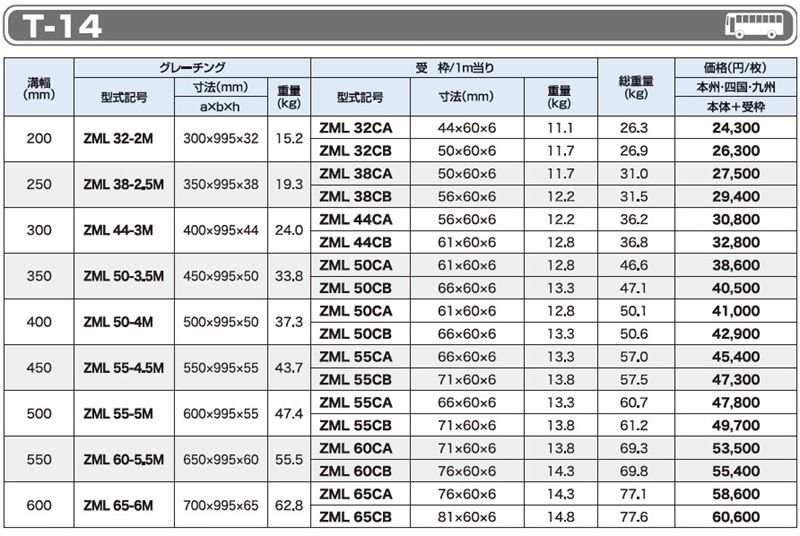

T-14 ZML ボルト固定みぞぶた(一般荷重用)

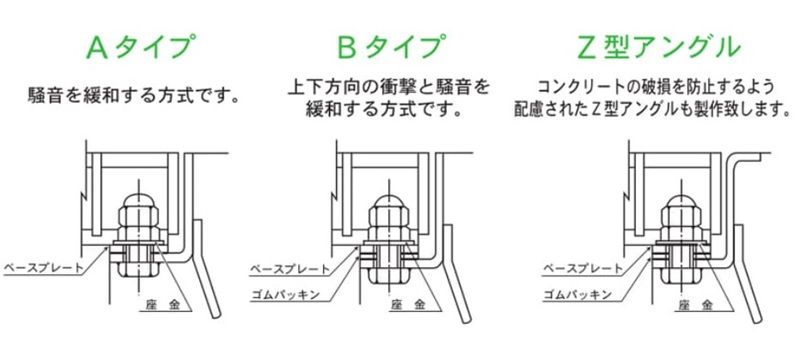

記号の説明 ZML ボルト固定みぞぶた(一般荷重用)

T-25 ZML ボルト固定みぞぶた(一般荷重用)

T-20 ZML ボルト固定みぞぶた(一般荷重用)

T-14 ZML ボルト固定みぞぶた(一般荷重用)

記号の説明 ZML ボルト固定みぞぶた(一般荷重用)

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。

↑PAGE　TOP
ダウンロード
ZML
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
