ZSH 細目かさ上げみぞぶた(自由勾配側溝用)
グレーチング > 鋼製グレーチング > ZSH 細目かさ上げみぞぶた(自由勾配側溝用)
ZSH

細目かさ上げみぞぶた(自由勾配側溝用)

製品説明
・細目かさ上げみぞぶた(自由勾配側溝用)
・材質：SS400
・普通目：15P（12.5P)
・表面：ノンスリップ
・主部材：Iバー

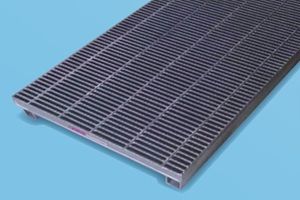

製品画像
型式の選び方
ZSH
①
38
②
3
③
3ZSH
④
  • ① 細目かさ上げみぞぶた(自由勾配側溝用)(15mmピッチ)（SS400）
  • ② h1寸法　(38mm)
  • ③ みぞ幅　(300mm)
  • ④ 細目かさ上げみぞぶた(自由勾配側溝用)(12.5mmピッチ)（SS400）
↑PAGE　TOP
仕様

■図面

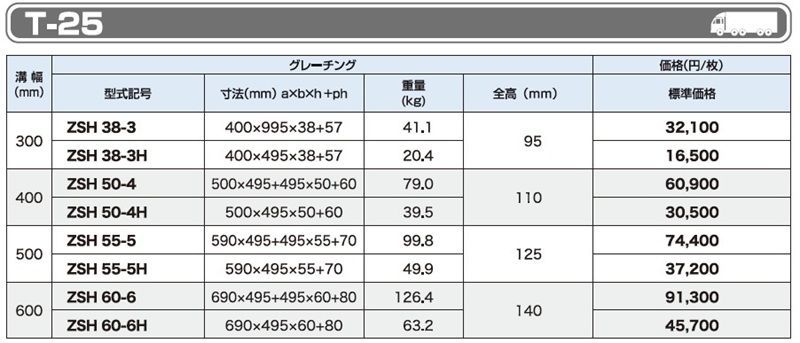

T-25 ZSH 細目かさ上げみぞぶた(自由勾配側溝用)

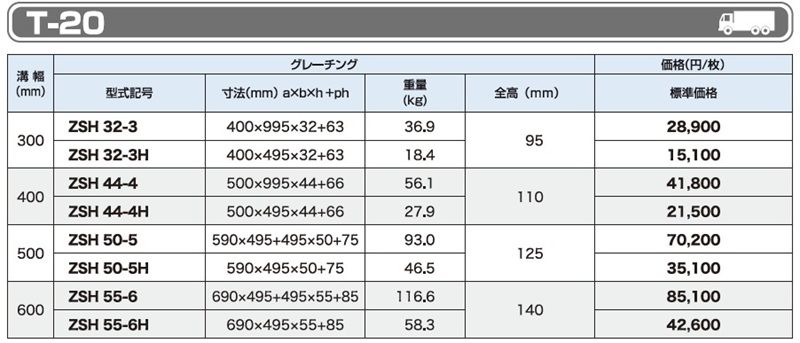

T-20 ZSH 細目かさ上げみぞぶた(自由勾配側溝用)

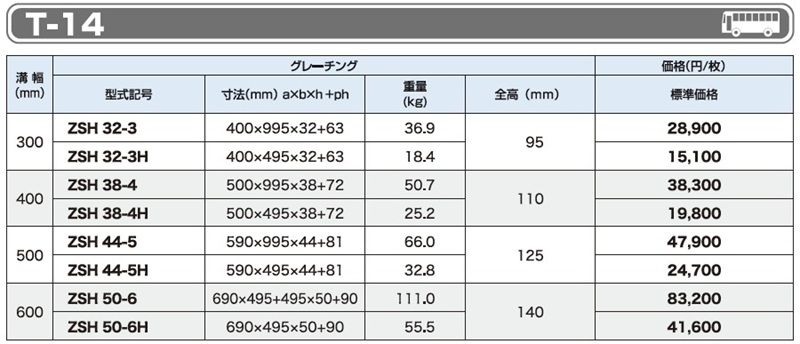

T-14 ZSH 細目かさ上げみぞぶた(自由勾配側溝用)

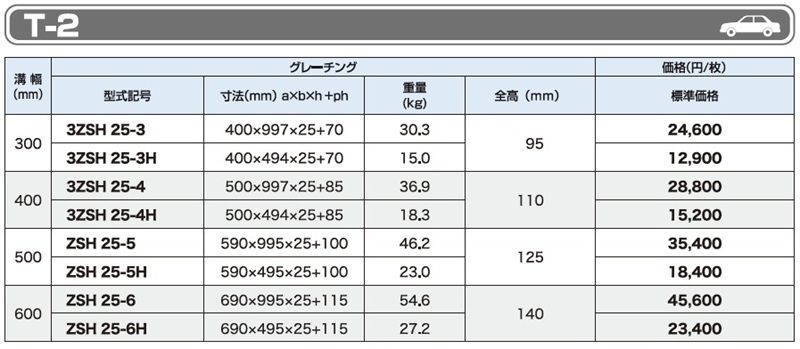

T-2 ZSH 細目かさ上げみぞぶた(自由勾配側溝用)

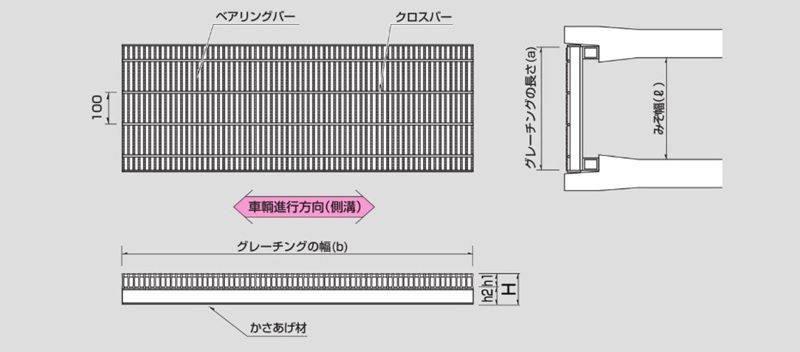

記号の説明 ZSH 細目かさ上げみぞぶた(自由勾配側溝用)

T-25 ZSH 細目かさ上げみぞぶた(自由勾配側溝用)

T-20 ZSH 細目かさ上げみぞぶた(自由勾配側溝用)

T-14 ZSH 細目かさ上げみぞぶた(自由勾配側溝用)

T-2 ZSH 細目かさ上げみぞぶた(自由勾配側溝用)

記号の説明 ZSH 細目かさ上げみぞぶた(自由勾配側溝用)

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。

↑PAGE　TOP
ダウンロード
ZSH
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
