ZSKかさ上げみぞぶた(自由勾配側溝用)
グレーチング > 鋼製グレーチング > ZSKかさ上げみぞぶた(自由勾配側溝用)
ZSK

かさ上げみぞぶた(自由勾配側溝用)

製品説明
・かさ上げみぞぶた(自由勾配側溝用)
・材質：SS400
・普通目：30P（35.3P)
・表面：ノンスリップ
・主部材：Iバー

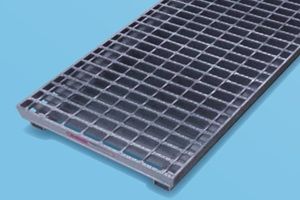

製品画像
型式の選び方
ZSK
①
50
②
3
③
  • ① かさ上げみぞぶた(自由勾配側溝用) （SS400）
  • ② h1寸法　(50mm)
  • ③ みぞ幅　(300mm)
↑PAGE　TOP
仕様

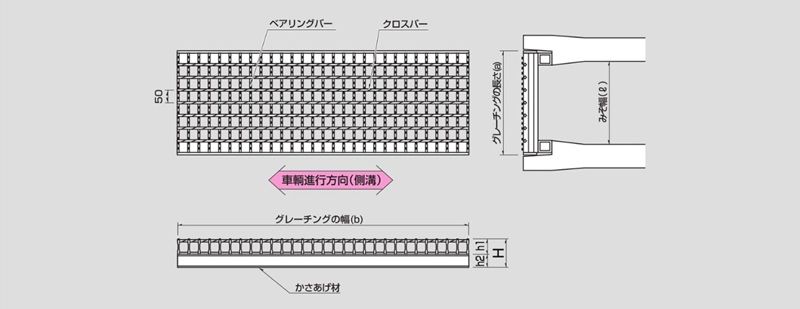

■図面

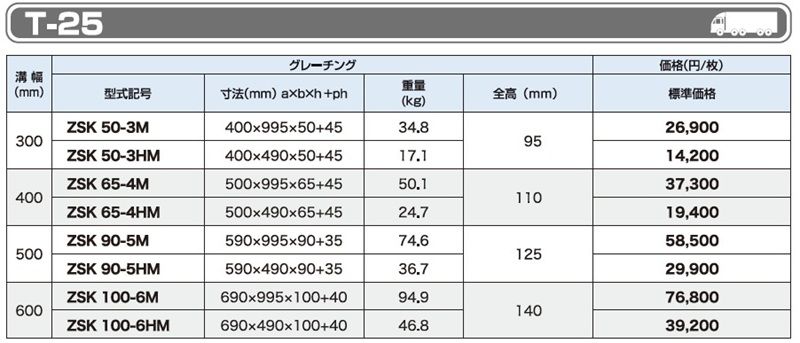

T-25 ZSKかさ上げみぞぶた(自由勾配側溝用)

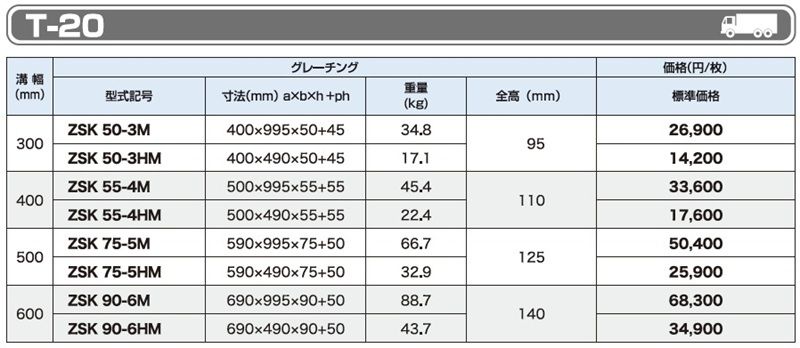

T-20 ZSKかさ上げみぞぶた(自由勾配側溝用)

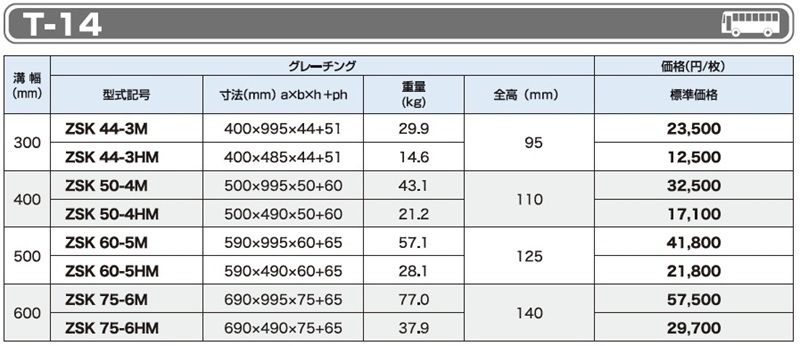

T-14 ZSKかさ上げみぞぶた(自由勾配側溝用)

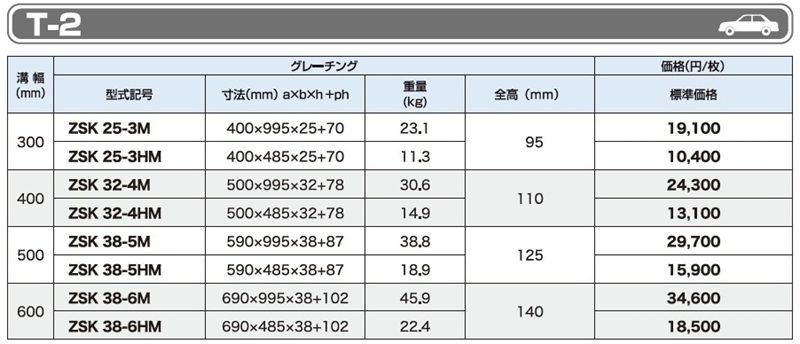

T-2 ZSKかさ上げみぞぶた(自由勾配側溝用)
記号の説明 ZSKかさ上げみぞぶた(自由勾配側溝用)

T-25 ZSKかさ上げみぞぶた(自由勾配側溝用)

T-20 ZSKかさ上げみぞぶた(自由勾配側溝用)

T-14 ZSKかさ上げみぞぶた(自由勾配側溝用)

T-2 ZSKかさ上げみぞぶた(自由勾配側溝用)

記号の説明 ZSKかさ上げみぞぶた(自由勾配側溝用)

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。

↑PAGE　TOP
ダウンロード
ZSK
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
