ZU U字溝用みぞぶた 鋼製グレーチング
グレーチング > 鋼製グレーチング > ZU U字溝用みぞぶた
ZU

U字溝用みぞぶた

製品説明
・U字溝用みぞぶた
・材質：SS400
・細目：15P(12.5P)
・表面：ノンスリップ
・主部材：Iバー
製品画像
型式の選び方
ZU
①
25
②
15
③
  • ① U字溝用みぞぶた（SS400）
  • ② h寸法　(25mm)
  • ③ みぞ幅　(150mm)
↑PAGE　TOP
仕様

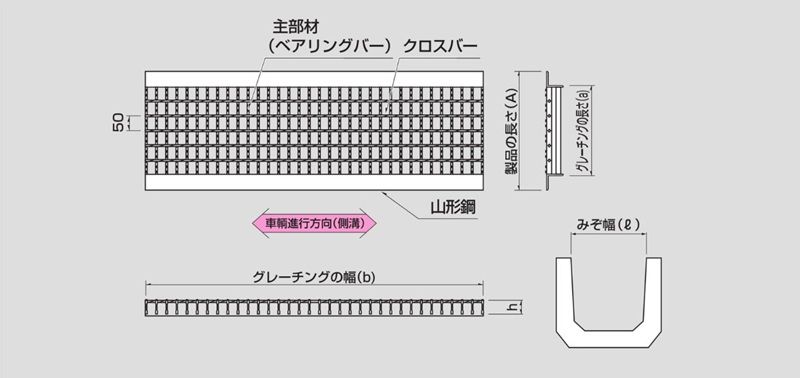

■図面

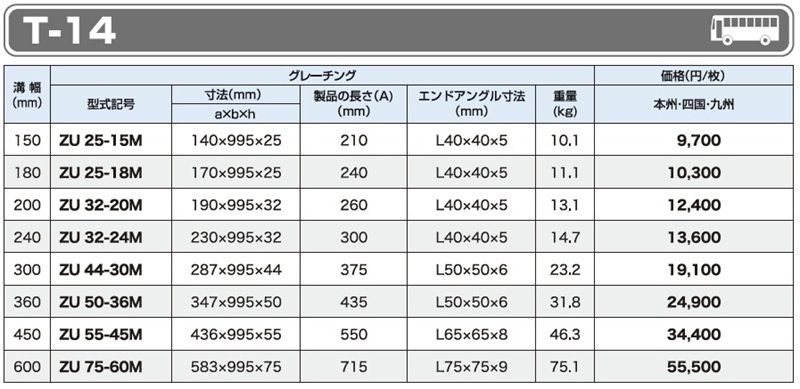

T-14 ZU U字溝用みぞぶた 鋼製グレーチング

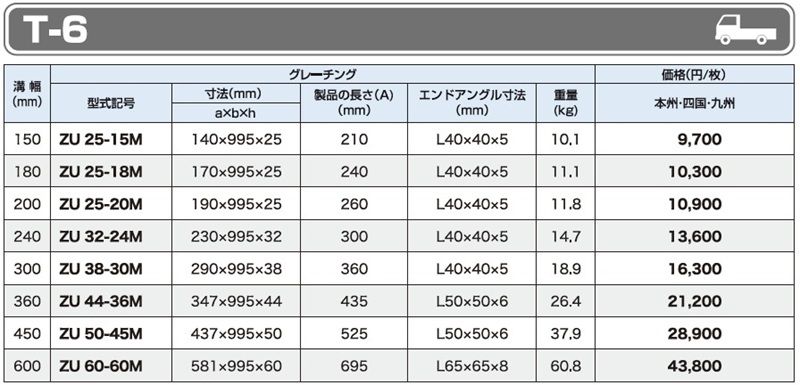

T-6 ZU U字溝用みぞぶた 鋼製グレーチング

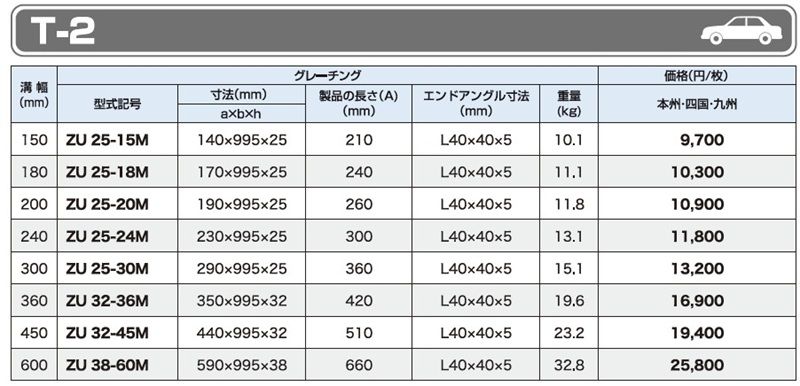

T-2 ZU U字溝用みぞぶた 鋼製グレーチング
記号の説明 ZU U字溝用みぞぶた 鋼製グレーチング

T-14 ZU U字溝用みぞぶた 鋼製グレーチング

T-6 ZU U字溝用みぞぶた 鋼製グレーチング

T-2 ZU U字溝用みぞぶた 鋼製グレーチング

記号の説明 ZU U字溝用みぞぶた 鋼製グレーチング

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。

↑PAGE　TOP
ダウンロード
ZU
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
