ZUH 細目U字溝用みぞぶた
グレーチング > 鋼製グレーチング > ZUH 細目U字溝用みぞぶた
ZUH

細目U字溝用みぞぶた

製品説明
・細目U字溝用みぞぶた
・材質：SS400
・普通目：15P（12.5P)
・表面：ノンスリップ
・主部材：Iバー（Fバー）

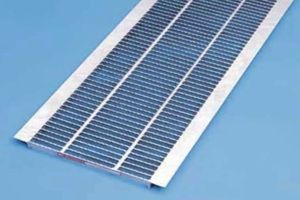

製品画像
型式の選び方
ZUH
①
25
②
15
③
  • ① 細目U字溝用みぞぶた(15mmピッチ)（SS400）
  • ② h寸法　(25mm)
  • ③ みぞ幅　(150mm)
↑PAGE　TOP
仕様

■図面

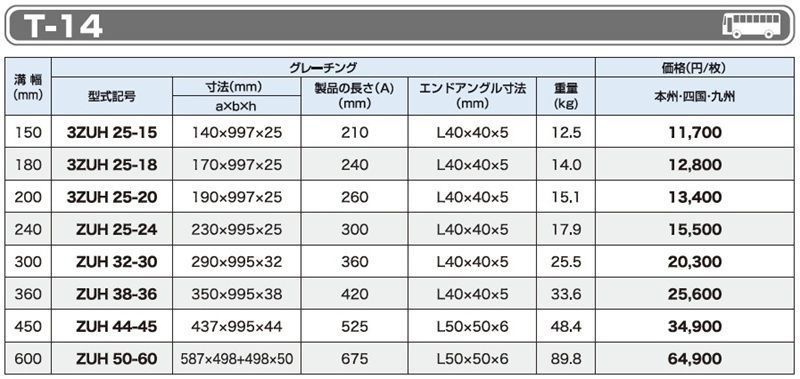

T-14ZUH 細目U字溝用みぞぶた

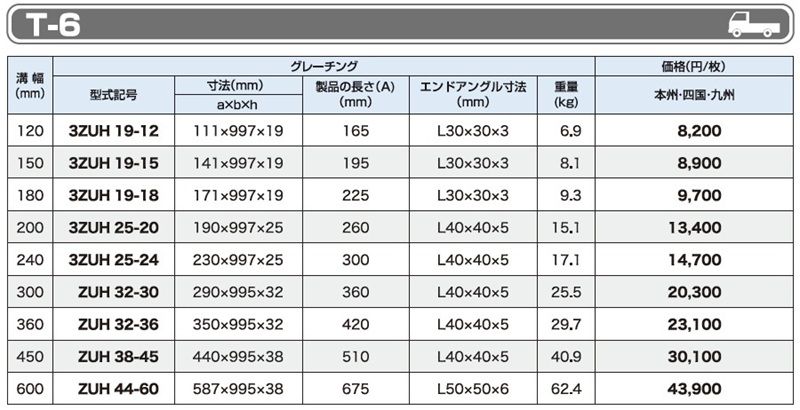

T-6 ZUH 細目U字溝用みぞぶた

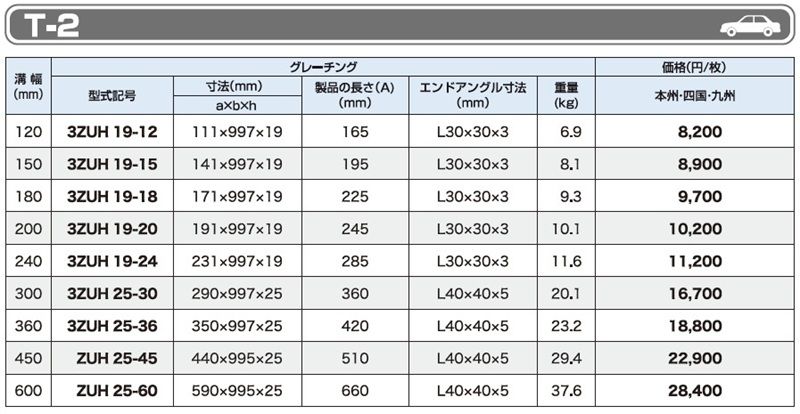

T-2 ZUH 細目U字溝用みぞぶた

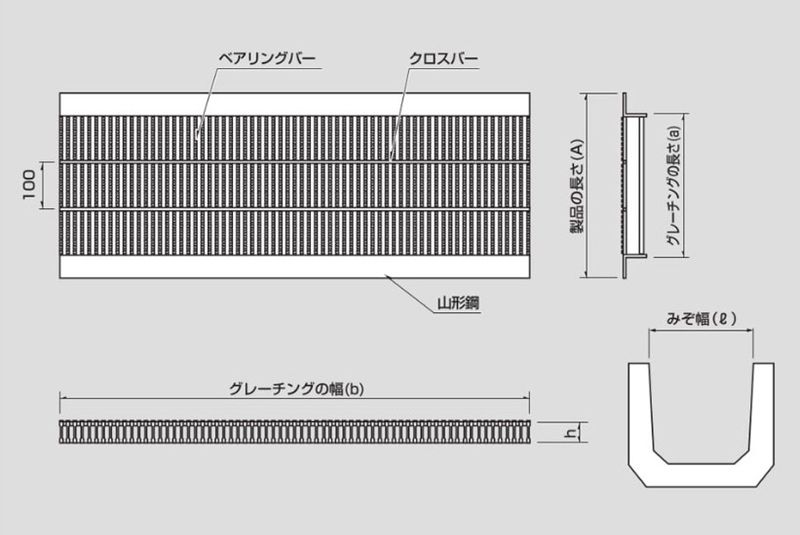

記号の説明 ZUH 細目U字溝用みぞぶた
T-14 ZUH 細目U字溝用みぞぶた
T-6 ZUH 細目U字溝用みぞぶた
T-2 ZUH 細目U字溝用みぞぶた
記号の説明 ZUH 細目U字溝用みぞぶた

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。
