ZUH 細目歩道用U字溝用みぞぶた
グレーチング > 鋼製グレーチング > ZUH 細目歩道用U字溝用みぞぶた
ZUH歩道用

細目歩道用U字溝用みぞぶた

製品説明
・細目歩道用U字溝用みぞぶた
・材質：SS400
・普通目：12.5P
・表面：ノンスリップ
・主部材：Fバー

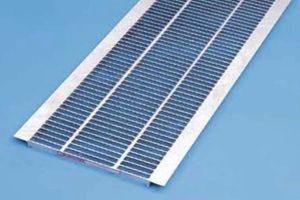

製品画像
型式の選び方
ZUH
①
19
②
15
③
3ZUH
④
  • ① 細目U字溝用みぞぶた(15mmピッチ)（SS400）
  • ② h寸法　(19mm)
  • ③ みぞ幅　(150mm)
  • ④ 細目U字溝用みぞぶた(12.5mmピッチ)（SS400）
↑PAGE　TOP
仕様

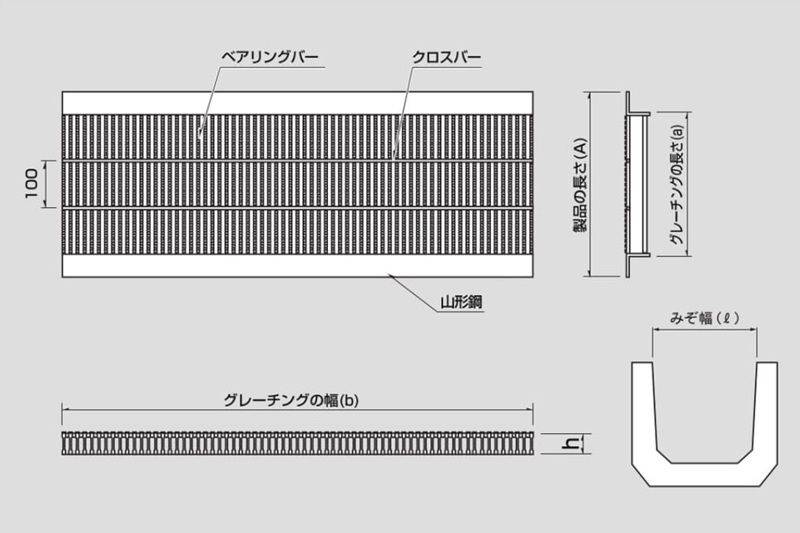

■図面

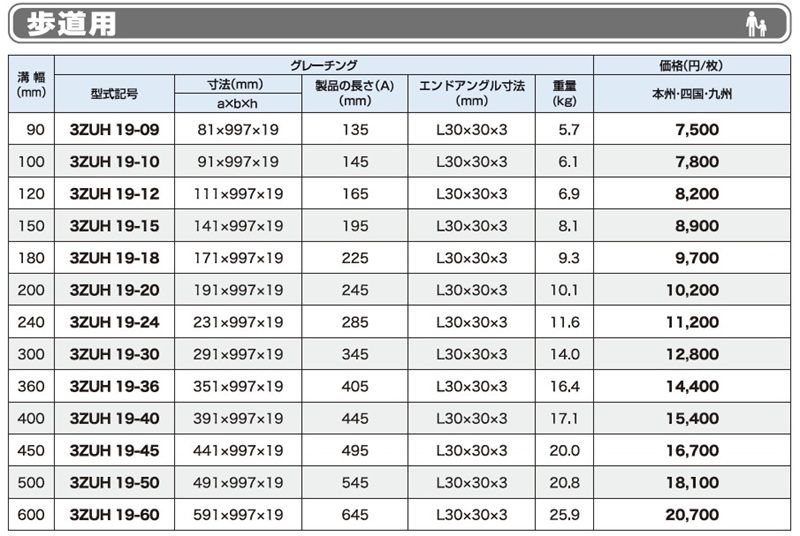

歩道用 ZUH 細目歩道用U字溝用みぞぶた 鋼製グレーチング
記号の説明 ZUH 細目歩道用U字溝用みぞぶた 鋼製グレーチング
歩道用 ZUH 細目歩道用U字溝用みぞぶた 鋼製グレーチング
記号の説明 ZUH 細目歩道用U字溝用みぞぶた 鋼製グレーチング

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。

↑PAGE　TOP
ダウンロード
ZUH歩道用
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
