ZUR U字溝用みぞぶた(騒音抑止F型ゴム付)
グレーチング > 鋼製グレーチング > ZUR U字溝用みぞぶた(騒音抑止F型ゴム付)
ZUR

U字溝用みぞぶた(騒音抑止F型ゴム付)

製品説明
・U字溝用みぞぶた(騒音抑止F型ゴム付)
・材質：SS400
・普通目：30P
・表面：ノンスリップ
・主部材：Iバー
製品画像
型式の選び方
ZUR
①
25
②
15
③
  • ① U字溝用みぞぶた(騒音抑止F型ゴム付)（SS400）
  • ② h寸法　(25mm)
  • ③ みぞ幅　(150mm)
↑PAGE　TOP
仕様

■図面

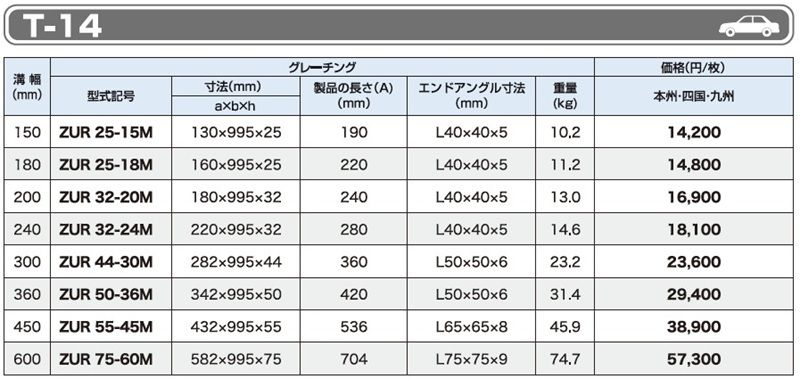

T-14 ZUR U字溝用みぞぶた(騒音抑止F型ゴム付)

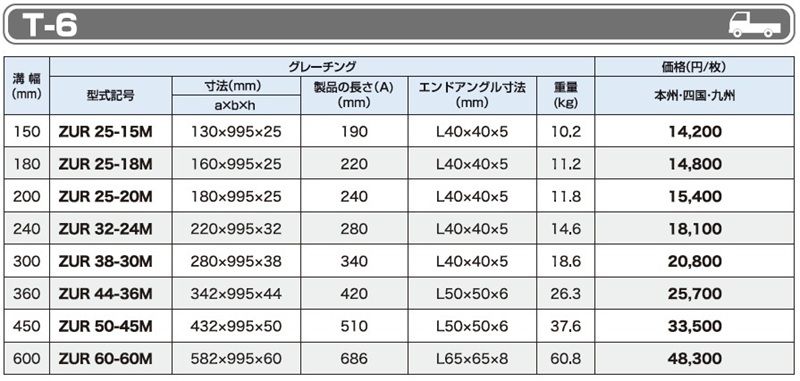

T-6 ZUR U字溝用みぞぶた(騒音抑止F型ゴム付)

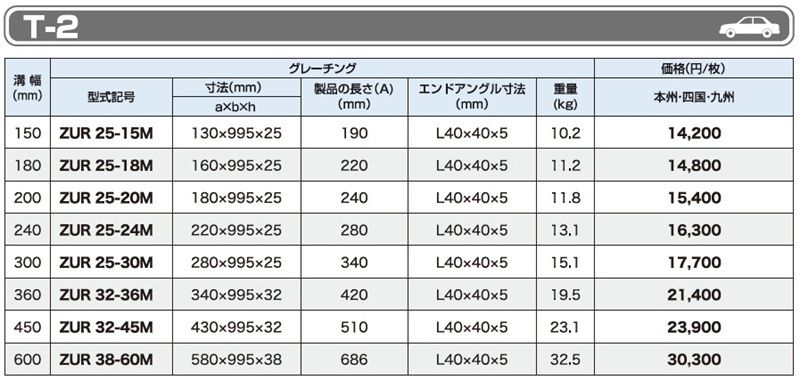

T-2 ZUR U字溝用みぞぶた(騒音抑止F型ゴム付)

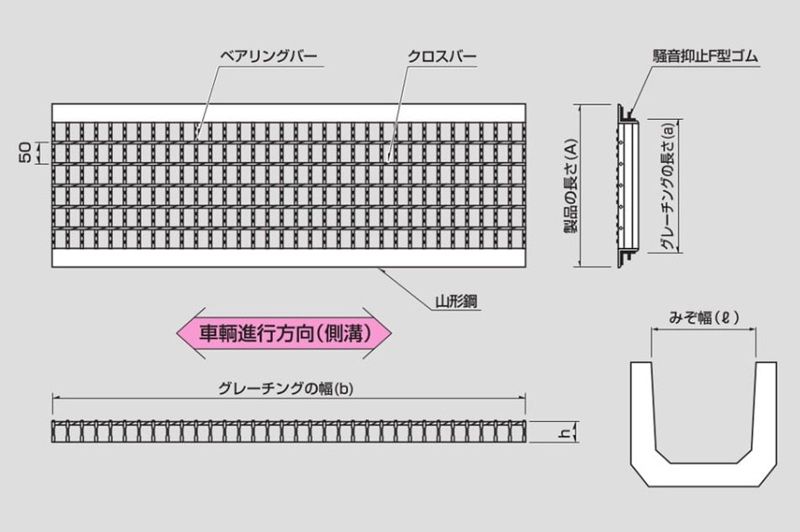

記号の説明 ZUR U字溝用みぞぶた(騒音抑止F型ゴム付)

T-14 ZUR U字溝用みぞぶた(騒音抑止F型ゴム付)

T-6 ZUR U字溝用みぞぶた(騒音抑止F型ゴム付)

T-2 ZUR U字溝用みぞぶた(騒音抑止F型ゴム付)

記号の説明 ZUR U字溝用みぞぶた(騒音抑止F型ゴム付)

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。
↑PAGE　TOP
ダウンロード
ZUR
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
