ZUS 歩道用U字溝用みぞぶた 鋼製グレーチング
グレーチング > 鋼製グレーチング > ZUS 歩道用U字溝用みぞぶた
ZUS

歩道用U字溝用みぞぶた

製品説明
・歩道用U字溝用みぞぶた
・材質：SS400
・普通目：30P
・表面：ノンスリップ
・主部材：Iバー（Fバー）
製品画像
型式の選び方
ZUS
①
19
②
15
③
  • ① 歩道用U字溝用みぞぶた（SS400）
  • ② h寸法　(19mm)
  • ③ みぞ幅　(150mm)
↑PAGE　TOP
仕様

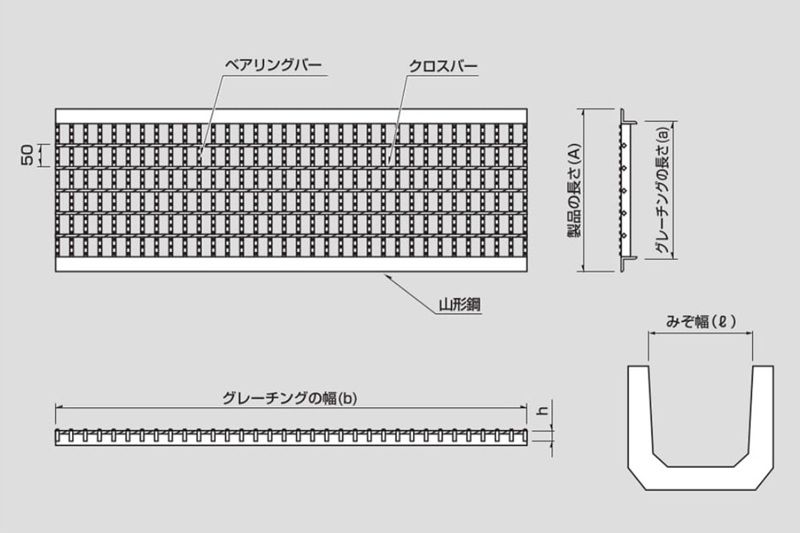

■図面

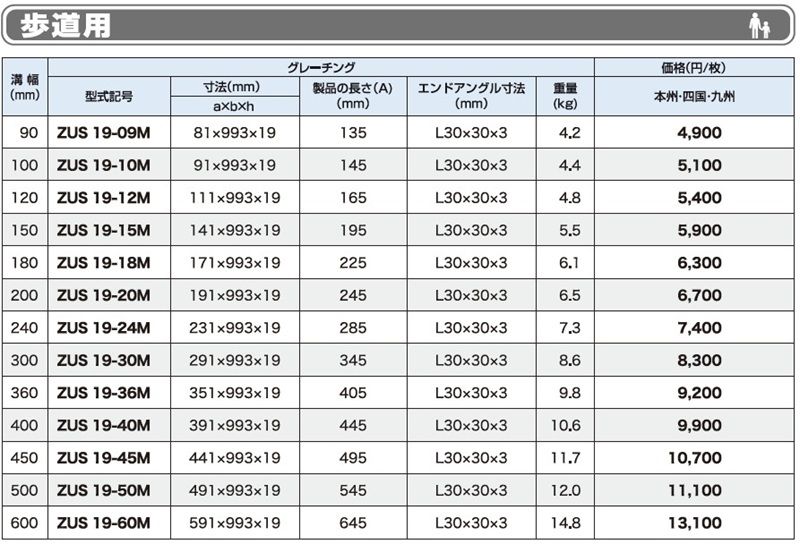

歩道用 ZUS 歩道用U字溝用みぞぶた 鋼製グレーチング
記号の説明 ZUS 歩道用U字溝用みぞぶた 鋼製グレーチング

歩道用 ZUS 歩道用U字溝用みぞぶた 鋼製グレーチング

記号の説明 ZUS 歩道用U字溝用みぞぶた 鋼製グレーチング

記号の説明図表の上に記載してください。
※ 本価格表は消費税を含んでおりません。
↑PAGE　TOP
ダウンロード
ZUS
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
