ACC-E

アコーディオンカーブコンベヤ

製品説明

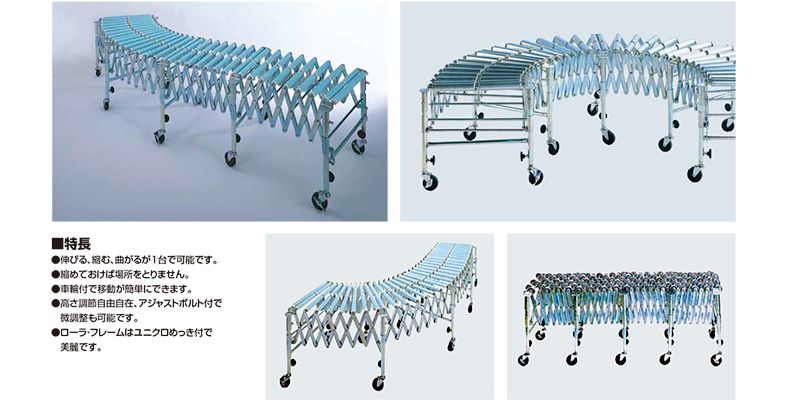

【特長】
・伸びる、縮む、曲がるが一台で可能です。
・縮めておけば場所をとりません。
・車輪付きで移動が簡単にできます。
・高さ調整も自由自在、アジャストボルト付で微調整も可能です。
・ローラ・フレームはユニクロめっき付で美麗です。

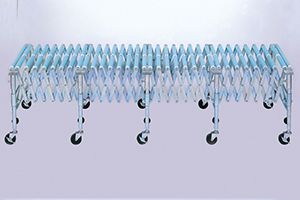

製品画像
仕様

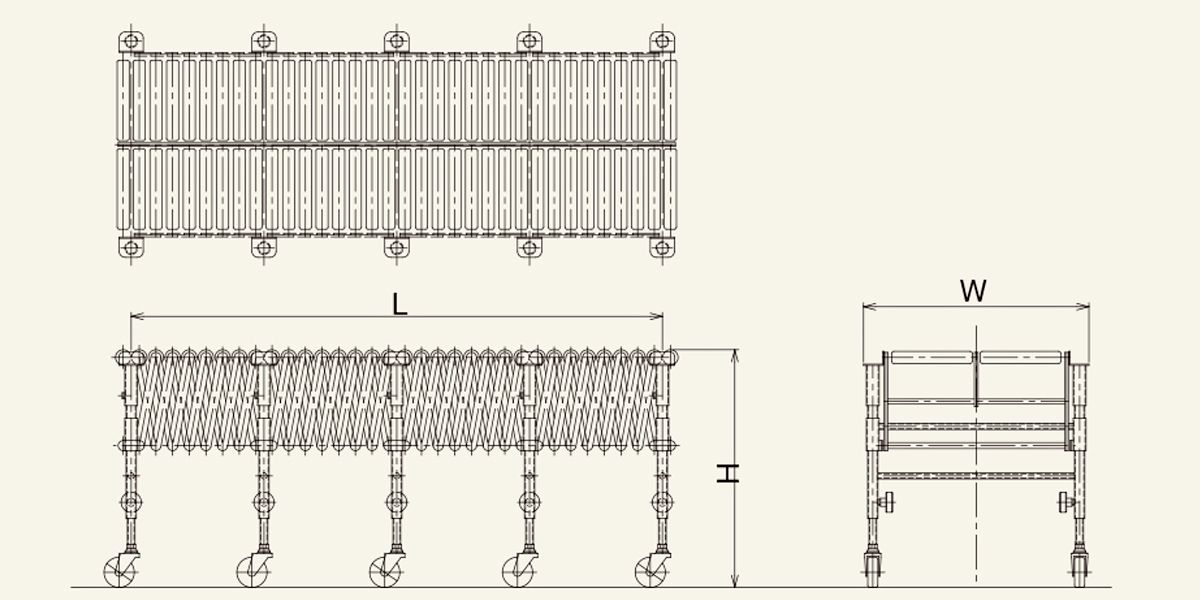

■図面

■仕様

名称記号 ACC-E
ローラ寸法
外径×幅×軸径
Φ30×200W×Φ8
樹脂製 2列
機長 L 1,320~3,900
ローラ間隔 P 30~135
外幅 W 560
機高 H 530~830
脚数 5本
許容荷重(kg)

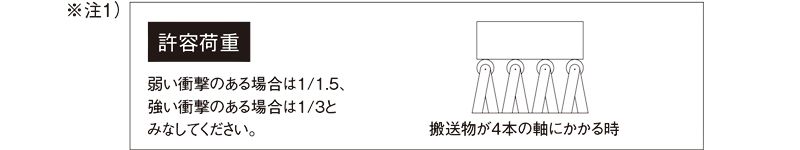

※注1)
25
自重(kg) 56

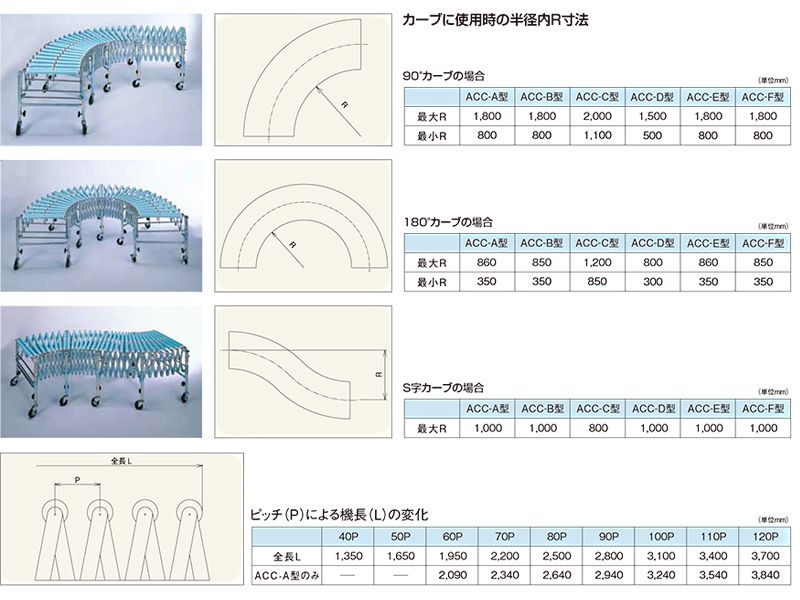

カーブに使用時の半径内R寸法
90°カーブの場合:最大R・最小R
1,800・800
カーブに使用時の半径内R寸法
180°カーブの場合:最大R・最小R
860・350
カーブに使用時の半径内R寸法
S字カーブの場合:最大R
1,000
ピッチ(P)による機長L
40P
1,350
ピッチ(P)による機長L
50P
1,650
ピッチ(P)による機長L
60P
1,950
ピッチ(P)による機長L
70P
2,200
ピッチ(P)による機長L
80P
2,500
ピッチ(P)による機長L
90P
2,800
ピッチ(P)による機長L
100P
3,100
ピッチ(P)による機長L
110P
3,400
ピッチ(P)による機長L
120P
3,700
単位㎜
