製品説明
【用途】
中荷重搬送用

【製品の特徴】
1) ローラ径φ48.6、肉厚t3.5、耐衝撃性アップ、ローラ間隔 最小P75です。
2) ローラ幅(公称)は100W~1,000Wの50mmとびが標準です。フリーサイズも製作可能です。
3) 削り出しベアリング、高品質タイプ
4) [90型フレーム標準タイプ
注記1: 連結板(コンベヤ間の連結部材)は、必要時別途指示お願いします。
注記2: ローラ間隔(P)が計算上割り切れない場合、相当ピッチ(P)になります。

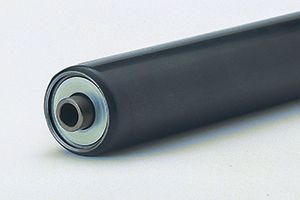

製品画像
型式の選び方
R
ローラの種類
R:スチール製ローラ
-
48
ローラ外径(Φ)
48:Φ48.6
-
32
ローラパイプ肉厚(t)
32:t3.5
-
#
ベアリングの種類
無記号:削り出しベアリング
-
#
フレーム形状
無記号:下記仕様表参照
仕様

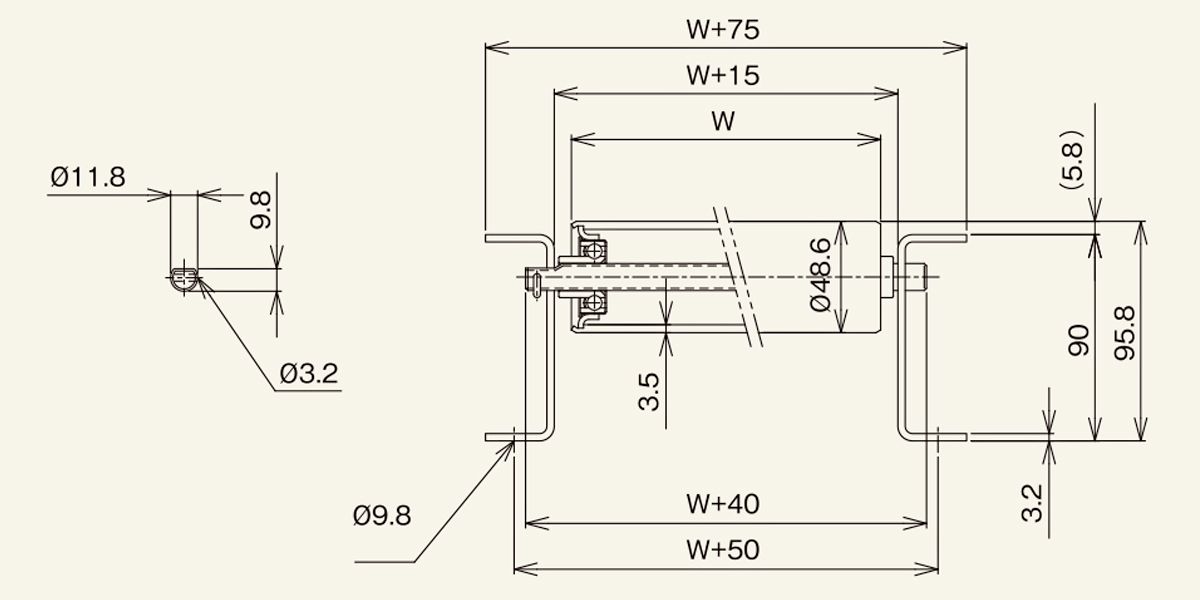

■図面

■仕様

【ローラ単品仕様】
コンベヤ型式
R-4832
【ローラ単品仕様】
ローラ単体型式
R-4832
【ローラ単品仕様】
ローラ寸法:外形(φ)
48.6
【ローラ単品仕様】
ローラ寸法:肉厚(t)
3.5
【ローラ単品仕様】
ローラ寸法:軸穴(φ)
12.2
【ローラ単品仕様】
標準ローラ幅(公称)W
100~1,000
【ローラ単品仕様】
標準ローラ全長BB
W+13
【ローラ単品仕様】
製作可能最短ローラ幅(W)
50
【ローラ単品仕様】
製作可能最長ローラ幅(W)
1,500
【ローラ単品仕様】
ローラ幅 フリーサイズ
【ローラ単品仕様】
ローラ仕様:材質
SGP40A
【ローラ単品仕様】
ローラ仕様:表面処理
無し/黒皮
【ローラ単品仕様】
ベアリング:仕様
削り出し
【ローラコンベヤ仕様】
フレーム仕様:
高さ×幅×肉厚(I×K×t)
[90×30×3.2
【ローラコンベヤ仕様】
フレーム仕様:材質
スチール
【ローラコンベヤ仕様】
フレーム仕様:表面処理
焼付塗装
【ローラコンベヤ仕様】
標準機長製作範囲:1000L
【ローラコンベヤ仕様】
標準機長製作範囲:1500L
【ローラコンベヤ仕様】
標準機長製作範囲:2000L
【ローラコンベヤ仕様】
標準機長製作範囲:3000L
【ローラコンベヤ仕様】
標準機長製作範囲:
カーブ 内R900
【ローラコンベヤ仕様】
標準ローラ間隔:ピッチP
75・100・150・200
【ローラコンベヤ仕様】
機高(ローラ上面)H
95.8
【標準軸仕様】
軸軽(φ)×肉厚(t)
公称(実寸)
12(11.8)×1.0
【標準軸仕様】
軸長(mm)
W+40
【標準軸仕様】
形状
パイプ
【標準軸仕様】
加工
丸・半月/ヨコピン穴
【標準軸仕様】
材質
STKM11A
【標準軸仕様】
めっき
×
単位:㎜

■その他

その他スペック R-4832 スチール製グラビティローラコンベヤ
