テーパーローラコンベヤ > Mシリーズ
R-TC500A



製品説明
【用途】
中軽荷重搬送用

【製品の特徴】
1) 内R500(mm)用で、角度90°です。
2) ローラ幅(公称)は300W~700Wの50mmとびが標準です。
3) ローラ小径側がφ42.7のタイプ
注記1: 連結板(コンベヤ間の連結部材)は、必要時別途指示お願いします。
注記2: ローラ間隔(P)は、相当ピッチ(P)になります。

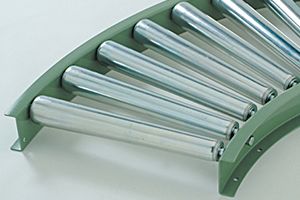

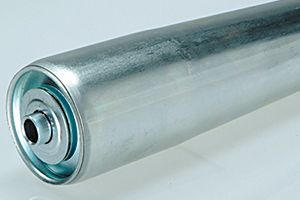

製品画像
仕様

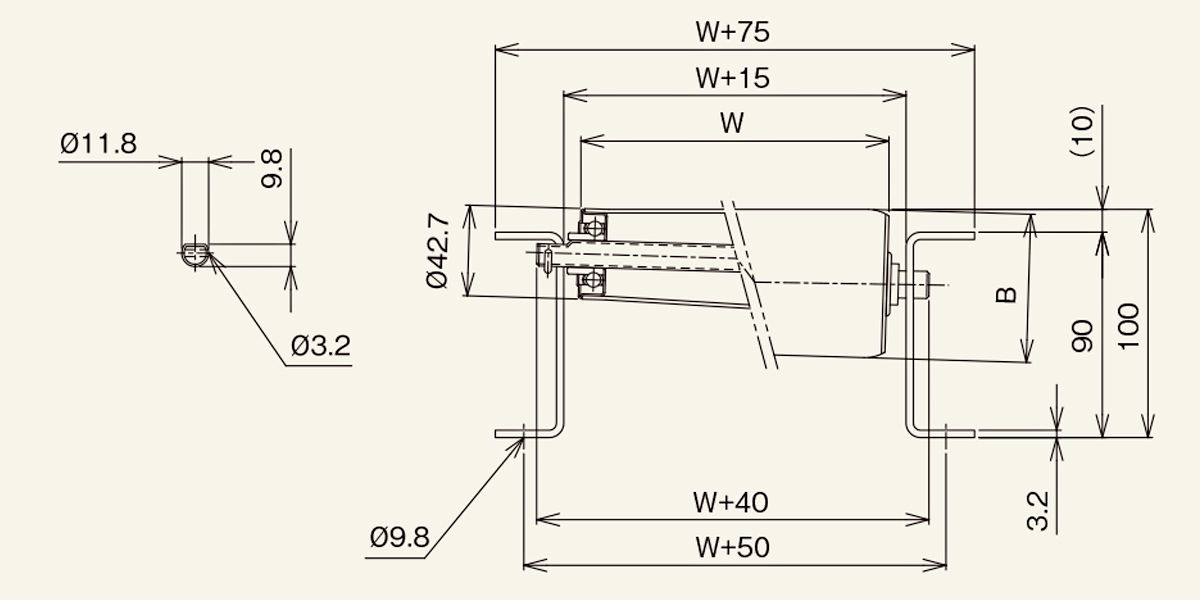

■図面

■仕様

【ローラ単品仕様】
コンベヤ型式
R-TC500A
【ローラ単品仕様】
ローラ単体 型式
R-TC500A
【ローラ単品仕様】
ローラ寸法:小径側(φ)
42.7
【ローラ単品仕様】
ローラ寸法:大径側B(φ)

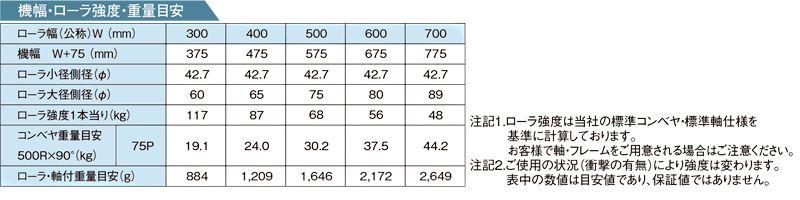

下記表参照
【ローラ単品仕様】
ローラ寸法:軸穴(φ)
12.2
【ローラ単品仕様】
ローラ幅:標準ローラ幅(公称) W
300~700
【ローラ単品仕様】
ローラ幅:標準ローラ全長 BB
W+13
【ローラ単品仕様】
ローラ幅:製作可能最短幅(W)
300
【ローラ単品仕様】
ローラ幅:製作可能最長幅(W)
700
【ローラ単品仕様】
ローラ幅:フリーサイズ
50とび
【ローラ単品仕様】
ローラ仕様:材質
STKM
【ローラ単品仕様】
ローラ仕様:表面処理
ユニクロめっき
【ローラ単品仕様】
ベアリング:仕様
削り出し
【ローラコンベヤ仕様】
フレーム仕様:高さ×幅×肉厚I×K×t
[90×30×3.2
【ローラコンベヤ仕様】
フレーム仕様:材質
スチール
【ローラコンベヤ仕様】
フレーム仕様:表面処理
焼付け塗装
【ローラコンベヤ仕様】
カーブ:内R寸法
500
【ローラコンベヤ仕様】
標準ローラ間隔:ピッチ P
75
【ローラコンベヤ仕様】
機高 (ローラ上面)H
100
【標準軸仕様】
軸径(φ)×肉厚(t)
公称(実寸)
12(11.8)×1.0
【標準軸仕様】
軸長(mm)
W+40
【標準軸仕様】
形状
パイプ
【標準軸仕様】
加工
丸・半月 ヨコピン穴
【標準軸仕様】
材質
STKM11A
【標準軸仕様】
めっき
×
【ローラピッチに対するローラ本数】
75P
12本
単位:mm
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
