RB-SUS-5015 ステンレス製グラビティローラコンベヤ(RSシリーズ)
ステンレス製 ローラコンベヤ > Mシリーズ
RB-SUS-5015

RSシリーズ

製品説明
【用途】
中軽荷重搬送用

【製品の特徴】
1) ローラ径φ50.8、ローラ間隔 最小P75です。
2) ローラ幅(公称)は50W~1000Wです。フリーサイズの製作可能です。
3) 規格ベアリング
注記1: 連結板(コンベヤ間の連結部材)は、必要時別途指示お願いします。
注記2: ローラ間隔(P)が計算上割り切れない場合、 相当ピッチ(P)になります。

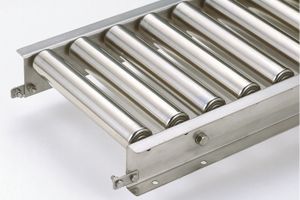

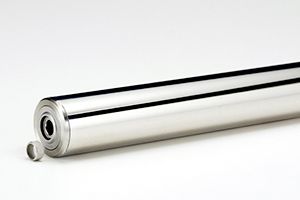

製品画像
型式の選び方
RB-SUS
ローラの種類
RB-SUS:ステンレス製ローラ
-
50
ローラ外径(Φ)
50:Φ50.8
-
15
ローラパイプ肉厚(t)
15:t1.5
-

ベアリングの種類
無記号:下記仕様表参照
-

フレーム形状
無記号:下記仕様表参照
仕様

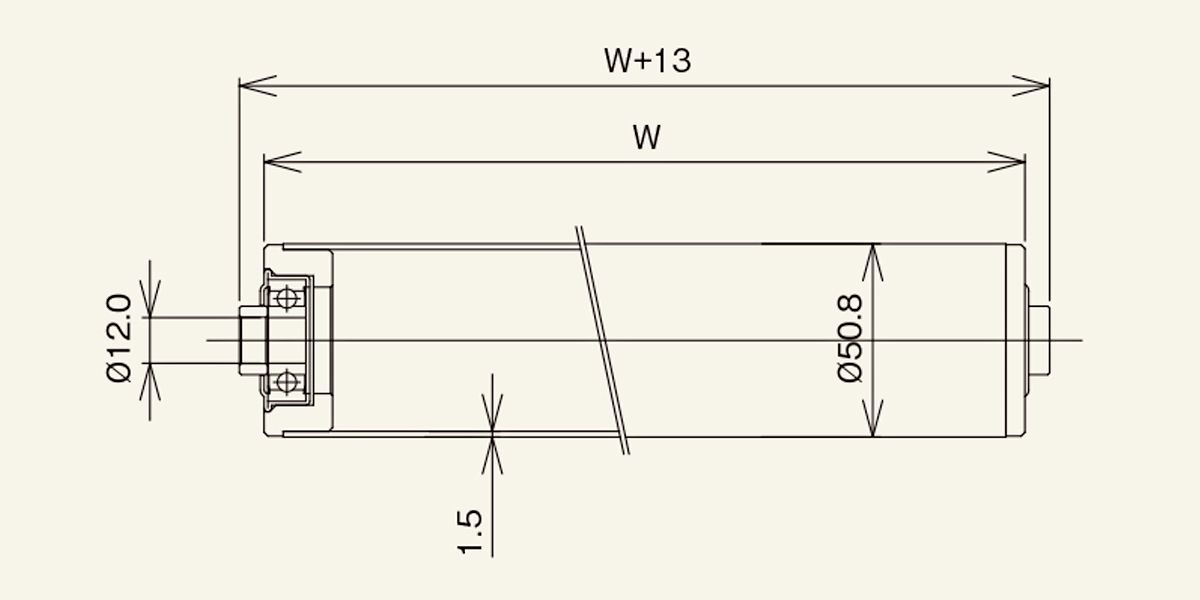

■図面

■仕様

名称記号 RB-SUS-5015
ローラ外径(φ)×肉厚(t)
ベアリング
50.8×1.5 SUS304
SUS-6201ZZ
軸 外径(φ)×肉厚(t)
加工
11.9 丸棒
丸・半月
フレーム形状I×K×t
コンベヤ機高(H)
[90×30×2 SUS304
100
機長 L 1,000・1,500・2,000・3,000
ローラ幅 W フリーサイズ製作可能
50~1000
ローラ間隔 P 75・100・150
カーブ内R R 900
ローラ強度〔400W〕(kg) 140
単位:mm
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
