スチール製 ローラコンベヤ > RZシリーズ
RZ-7638N

RZシリーズ

製品説明
【用途】
重荷重搬送用

【製品の特徴】
1) ローラ径φ76.3、肉厚t 3.8、パイプめっき 付、ローラ間隔 最小P100です。
2) ローラ幅( 公称) は100W ~ 1,000Wの50mmとびが 標準です。フリーサイズも製作可能です。
3) 削り出しベアリング、安価タイプ
4) フレーム、高耐食溶融めっき鋼板
注記1: 連結板(コンベヤ間の連結部材)は、必要時別途指示お願いします。
注記2: ローラ間隔(P)が計算上割り切れない場合、相当ピッチ(P)になります。

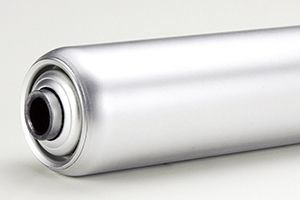

製品画像
型式の選び方
RZ
ローラの種類
RZ:スチール製ローラ、フレーム、高耐食溶融めっき鋼板
-
76
ローラ外径(Φ)
76:Φ76.3
-
38
ローラパイプ肉厚(t)
38:t3.8
-
N
ベアリングの種類
N:削り出しベアリング/安価タイプ
仕様

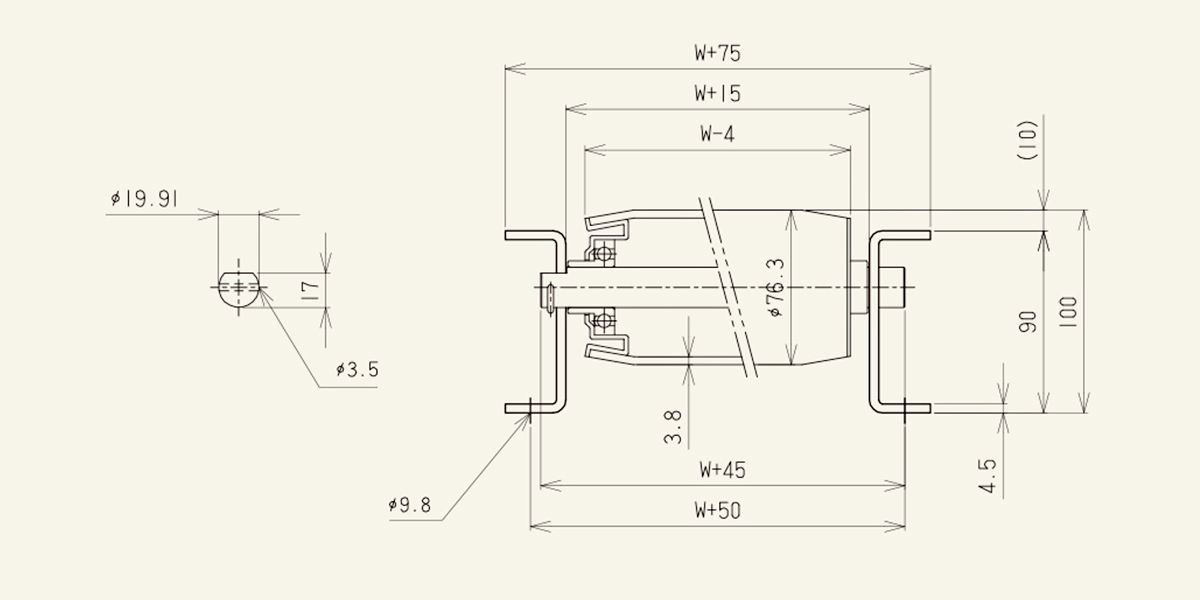

■図面

■仕様

【ローラ単品仕様】
コンベヤ型式
RZ-7638N
【ローラ単品仕様】
ローラ単体型式
R-7638N
【ローラ単品仕様】
ローラ寸法:外形(φ)
76.3
【ローラ単品仕様】
ローラ寸法:肉厚(t)
3.8
【ローラ単品仕様】
ローラ寸法:軸穴(φ)
20.2
【ローラ単品仕様】
標準ローラ幅(公称)W
100~1,000
【ローラ単品仕様】
標準ローラ全長BB
W+13
【ローラ単品仕様】
製作可能最短ローラ幅(W)
100
【ローラ単品仕様】
製作可能最長ローラ幅(W)
1,500
【ローラ単品仕様】
ローラ幅 フリーサイズ
【ローラ単品仕様】
ローラ仕様:材質
STKM
【ローラ単品仕様】
ローラ仕様:表面処理
溶融亜鉛めっき
【ローラ単品仕様】
ベアリング:仕様
削り出し
【ローラコンベヤ仕様】
フレーム仕様:
高さ×幅×肉厚(I×K×t)
[90×30×4.5
【ローラコンベヤ仕様】
フレーム仕様:材質
スチール
【ローラコンベヤ仕様】
フレーム仕様:表面処理
溶融めっき
【ローラコンベヤ仕様】
標準機長製作範囲:1000L
【ローラコンベヤ仕様】
標準機長製作範囲:1500L
【ローラコンベヤ仕様】
標準機長製作範囲:2000L
【ローラコンベヤ仕様】
標準機長製作範囲:3000L
【ローラコンベヤ仕様】
標準機長製作範囲:
カーブ 内R900
【ローラコンベヤ仕様】
標準ローラ間隔:ピッチP
100・150・200・300
【ローラコンベヤ仕様】
機高(ローラ上面)H
100
【標準軸仕様】
公称径(実寸)(φ)
20(19.91)
【標準軸仕様】
軸長(mm)
W+45
【標準軸仕様】
形状
丸棒
【標準軸仕様】
加工
丸・半月/ヨコピン穴
【標準軸仕様】
材質
SS400
【標準軸仕様】
めっき
×
・単位:㎜
・お客様で軸を準備される場合、軸径はマイナス公差でお願い致します。

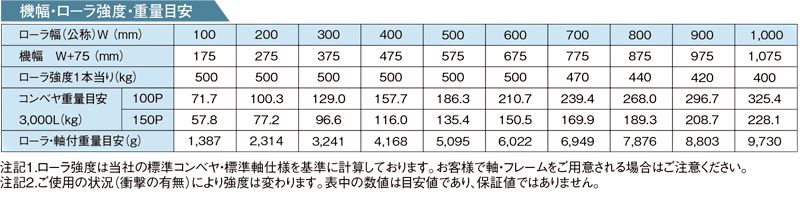

■その他
