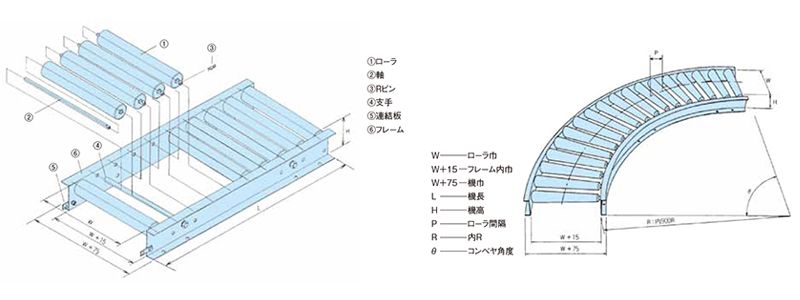

コンベヤ各部名称（Mシリーズ）
コンベヤ各部寸法（Mシリーズ）

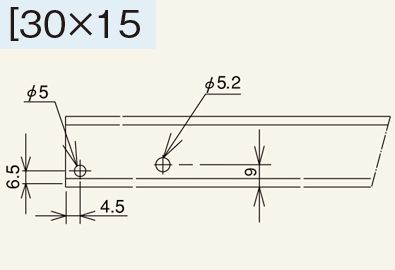

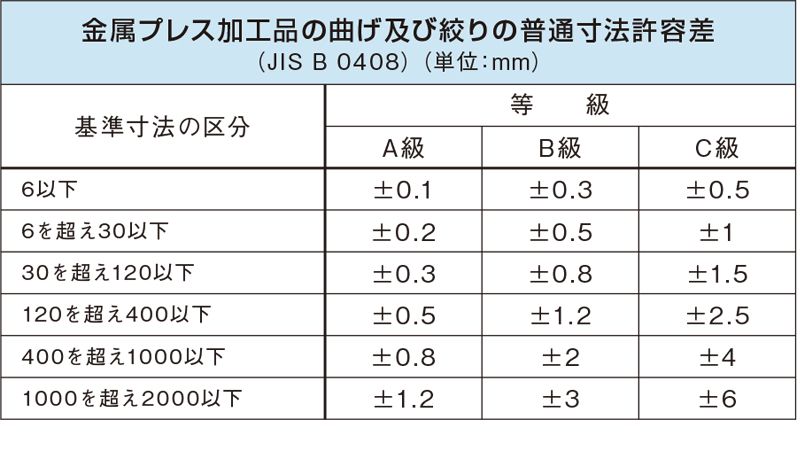

フレーム加工寸法

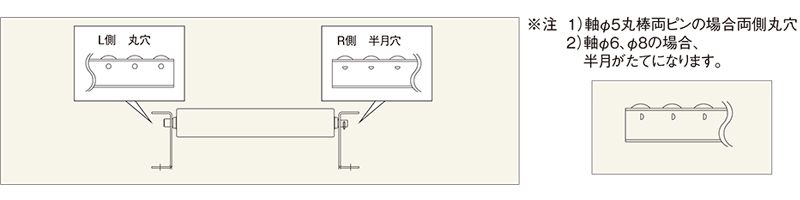

軸穴加工

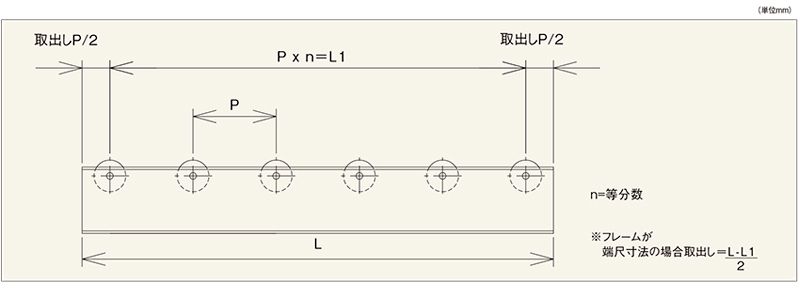

ローラ間隔（P）

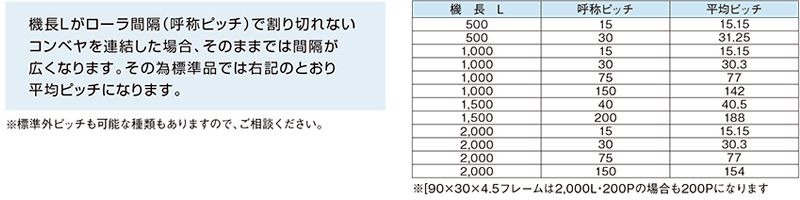

平均ピッチ

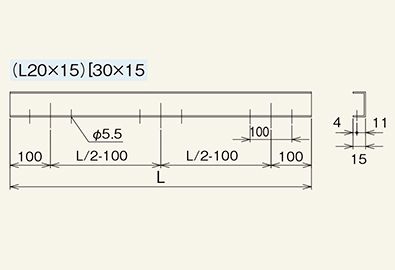

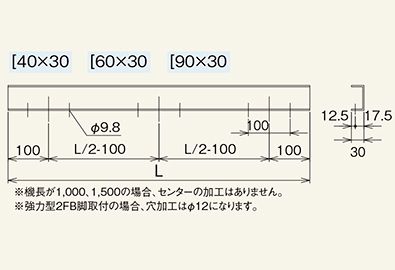

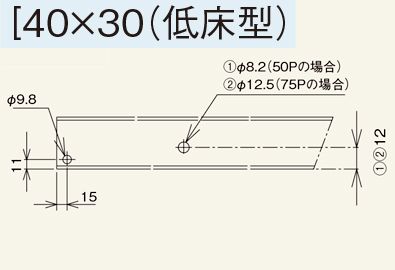

脚取付穴寸法

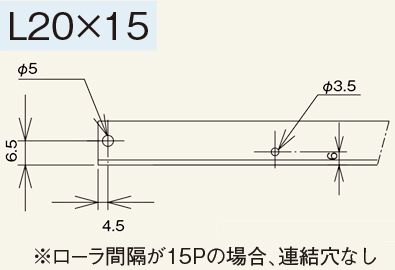

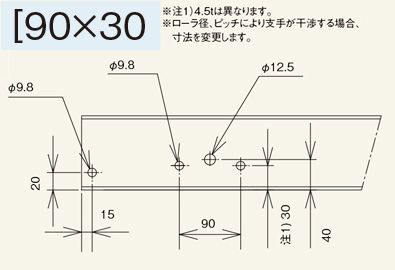

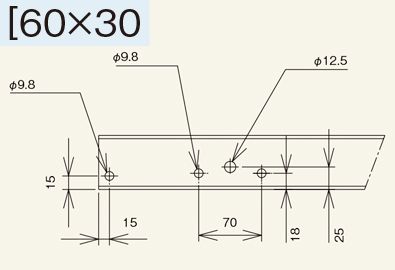

連結・支手穴寸法

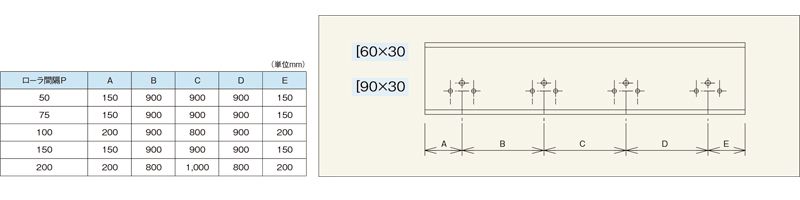

支手位置（3,000Lの場合）

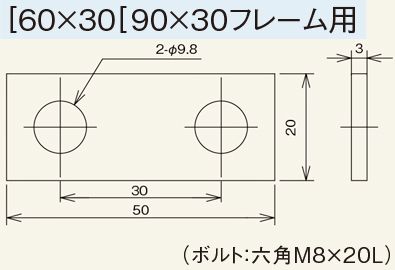

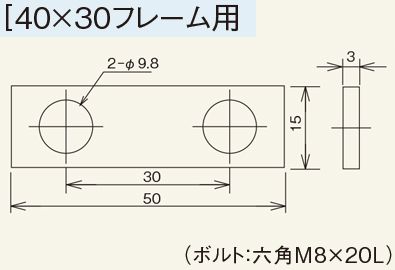

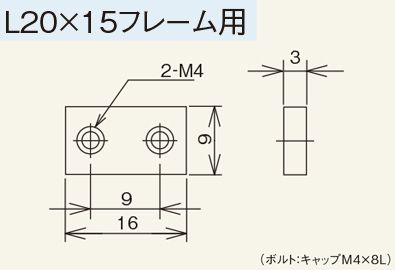

連結板（オプション） ※コンベヤを連結してご使用の場合、ご指定下さい。
単位㎜
単位㎜
単位㎜

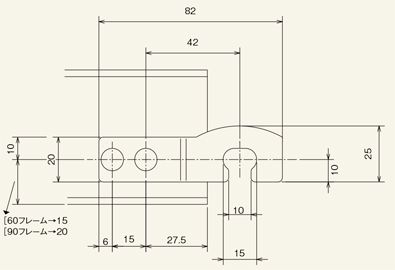

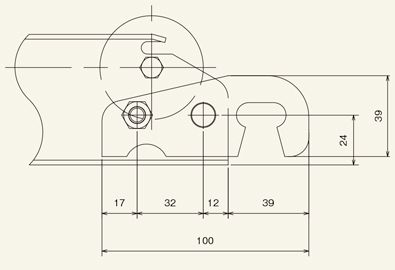

連結フック（オプション） ※コンベヤを連結してご使用の場合、ご指定下さい。
単位㎜
単位㎜

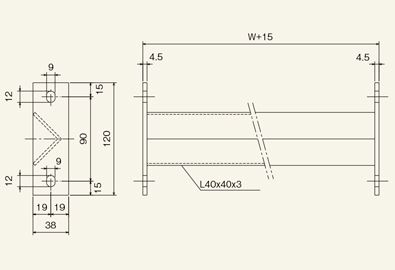

支手
仕様
| 材質 | フレーム寸法 | 備考 | 支手仕様 | 仕様ボルト | ||
|---|---|---|---|---|---|---|
| 形状 | 長さ | 加工 | ||||
| ス チ | ル |
L 20×15×t2.3 | φ5丸棒（めっき付） | W+15 | 両端M3×10 | キャップM3×8L | |
| ［ 30×15×t2.3 | φ8丸棒（めっき付） | W+15 | 両端M5×12 | キャップM5×10L | ||
| ［ 24×20×t1.6（落し込み） | φ8丸棒（めっき付） | W+4 | 両端M5×12 | キャップM5×10L | ||
| ［ 34×20×t1.6（落し込み） | φ8丸棒（めっき付） | W+10 | 両端M5×12 | キャップM5×10L | ||
| ［ 40×30×t2.3 | ローラ径とピッチに寄る （コンベヤ各頁参照） |
φ8丸棒（めっき付） | W+15 | 両端M5×12 | キャップM5×10L | |
| φ12丸棒（めっき付） | W+45 | 両端ネジ切りM8×15 | ||||

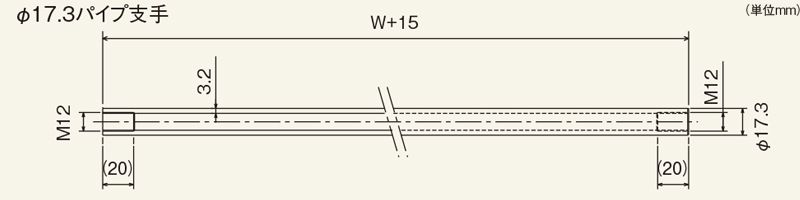

| φ17.3パイプ（めっき付） | W+15 | 両端M12×20 | キャップM12×20L | |||
| L 60×30×t3.2 | φ17.3パイプ（めっき付） | W+15 | 両端M12×20 | 六角M12×20L | ||
| L 90×30×t3.2 | φ17.3パイプ（めっき付） | W+15 | 両端M12×20 | 六角M12×20L | ||
| ［ 60×30×t2.3 | ローラ幅549W以下 | φ17.3パイプ（めっき付） | W+15 | 両端M12×20 | 六角M12×20L | |

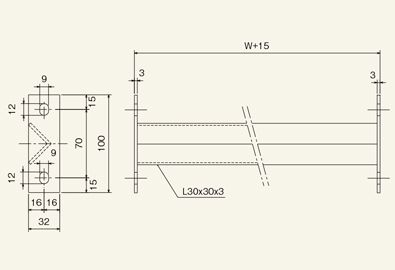

| ローラ幅550W以上 | L3×30アングル （塗装） ※1 |
W+15 | 両端FB3×32×100L | 六角M8×20L | ||
| ［ 90×30×t2.3 | ローラ幅549W以下 | φ17.3パイプ（めっき付） | W+15 | 両端M12×20 | 六角M12×20L | |
| ローラ幅550W以上 | L3×40アングル （塗装） ※1 |
W+15 | 両端FB4.5×38×120L | 六角M8×20L | ||
| ガイド兼用フレーム | φ17.3パイプ（めっき付） | W+15 | 両端M12×20 | M12×20L | ||
| ［ 90×30×t3.2 | 軸径φ12、ローラ幅549W以下 | φ17.3パイプ（めっき付） | W+15 | 両端M12×20 | 六角M12×20L | |
| 軸径φ12、ローラ幅550W以上 | L3×40アングル （塗装） ※1 |
W+15 | 両端FB4.5×38×120L | 六角M8×20L | ||
| 軸径φ13以上、ローラ幅199W以下 | φ17.3パイプ（めっき付） | W+15 | 両端M12×20 | 六角M12×20L | ||
| 軸径φ13以上、ローラ幅200W以上 | L3×40アングル （塗装） ※1 |
W+15 | 両端FB4.5×38×120L | 六角M8×20L | ||
| テーパーローラ | φ17.3パイプ（めっき付） | W+15 | 両端M12×20 | 六角M12×20L | ||
| ［ 90×30×t4.5 ※3 | ローラ幅199W以下 | φ17.3パイプ（めっき付） | W+15 | 両端M12×20 | 六角M12×20L | |
| ローラ幅200W以上 | L3×40アングル （塗装） ※1 |
W+15 | 両端FB4.5×38×120L | 六角M8×20L | ||
| ローラ径φ76以上 | φ17.3パイプ（めっき付） | W+15 | 両端M12×20 | 六角M12×20L | ||
| ［ 100×50×t5.0 | 上下2段にパイプ支手 | φ17.3パイプ（めっき付） | W+15 | 両端M12×20 | 六角M12×25L | |
| ［ 120×30×t3.2 | ガイド兼用フレーム | φ17.3パイプ（めっき付） | W+15 | 両端M12×20 | 六角M12×20L | |
| ス テ ン レ ス |
L 20×15×t2.0 | φ5丸棒（SUS） | W+15 | 両端M3×10 | キャップM3×8L | |
| ［ 60×30×t2.0 | ローラ幅549W以下 | φ17.3パイプ（SUS） | W+15 | 両端M12×20 | 六角M12×20L | |
| ローラ幅550W以上 | L3×30アングル （SUS） ※1 |
W+15 | 両端FB3×30×100L | 六角M8×20L | ||
| ［ 90×30×t2.0 | ローラ幅549W以下 | φ17.3パイプ（SUS） | W+15 | 両端M12×20 | 六角M12×20L | |
| ローラ幅550W以上 | L3×30アングル （SUS） ※1 |
W+15 | 両端FB3×32×120L | 六角M8×20L | ||
| ［ 90×30×t3.0 | テーパーローラ | φ17.3パイプ（SUS） | W+15 | 両端M12×20 | 六角M12×20L | |
| ア ル ミ |
［ 30×15×t2.0 | φ8丸棒 （めっき付） |
W+15 | 両端M5×12 | キャップM5×10L | |
| ［ 44×18×t2.0 | φ17.3パイプ（SUS） | W+15 | 両端M12×20 | キャップM12×20L | ||
| ［ 60×30×t3.0 | φ17.3パイプ （めっき付）※2 |
W+15 | 両端M12×20 | 六角M12×20L | ||
| ［ 63×25×t2.5・3.5 | 山形支手（アルミ） | W+7 | ||||
| ［ 90×30×t3.0 | φ17.3パイプ （めっき付）※2 |
W+15 | 両端M12×20 | 六角M12×20L | ||
- ※1 一部の機種はΦ17.3パイプ支手になります。機長500未満の場合は、全てパイプ支手になります。
- ※2 JR型にSUSになります。
- ※3 R-6038SB、R-7642SBはRZシリーズと同仕様になります。
支手本数
| 形状 | コンベヤ機長（L） | 支手本数 |
|---|---|---|
| φ17.3パイプ支手 L3×30アングル支手 L3×40アングル支手 φ12丸棒支手 |
～ 1,500 未満 | 2本 |
| 1,500 ～ 2,400 未満 | 3本 | |
| 2,400 ～ 3,000 | 4本 | |
| φ5丸棒支手 φ8丸棒支手 |
～ 300 未満 | 2本 |
| 300 ～ 1,000 未満 | 3本 | |
| 1,000 ～ 1,500 未満 | 4本 | |
| 1,500 ～ 1,800 未満 | 5本 | |
| 1,800 ～ 2,000 未満 | 6本 | |
| 2,000 ～ 2,500 未満 | 7本 | |
| 2,500 ～ 3,000 未満 | 8本 | |
| 3,000 | 10本 | |
スチール製[60フレーム用
スチール製[90フレーム用

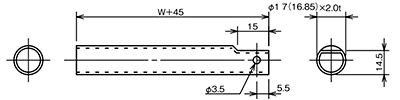

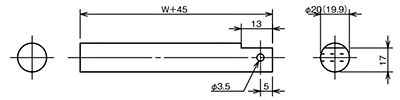

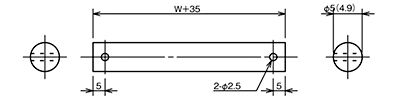

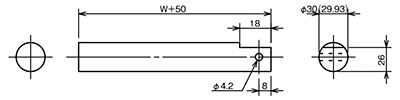

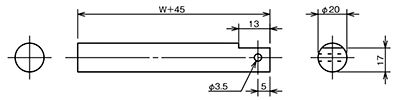

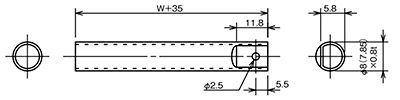

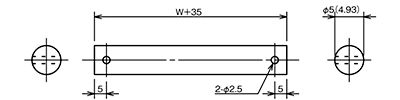

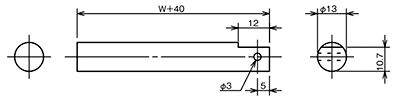

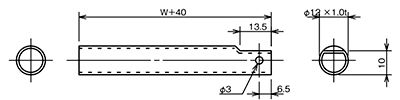

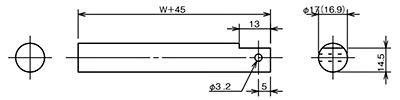

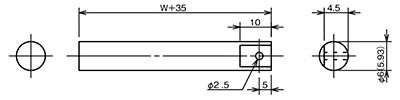

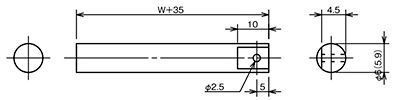

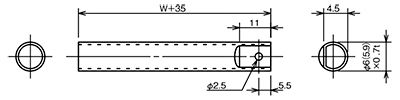

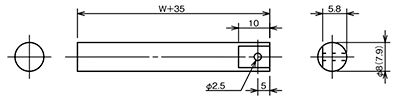

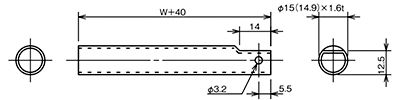

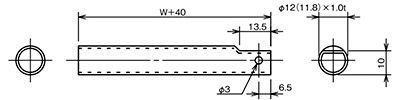

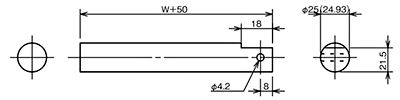

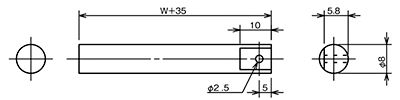

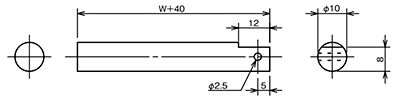

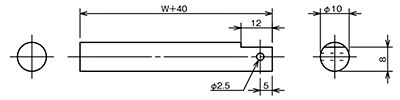

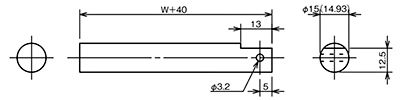

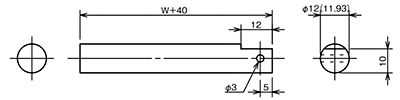

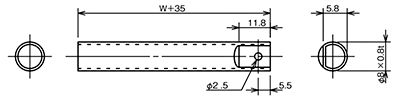

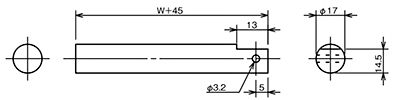

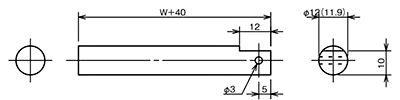

■軸の形状（グラビティローラ Mシリーズ 標準仕様 フレーム内幅W＋15）
| 呼称 軸径 |
スチール | ステンレス | ||
|---|---|---|---|---|
| パイプ | 丸棒 | パイプ | 丸棒 | |
| Φ5 | － |  |
－ |  |
| Φ6 |  |
 |
－ |  |
| Φ8 |  |
 |
 |
 |
| Φ10 | － |  |
－ |  |
| Φ12 |  |
 |
 |
 |
| Φ13 | － |  |
－ | － |
| Φ15 |  |
 |
－ |  |
| Φ17 |  |
 |
－ |  |
| Φ20 | － |  |
－ |  |
| Φ25 | － |  |
－ | － |
| Φ30 | － |  |
－ | － |

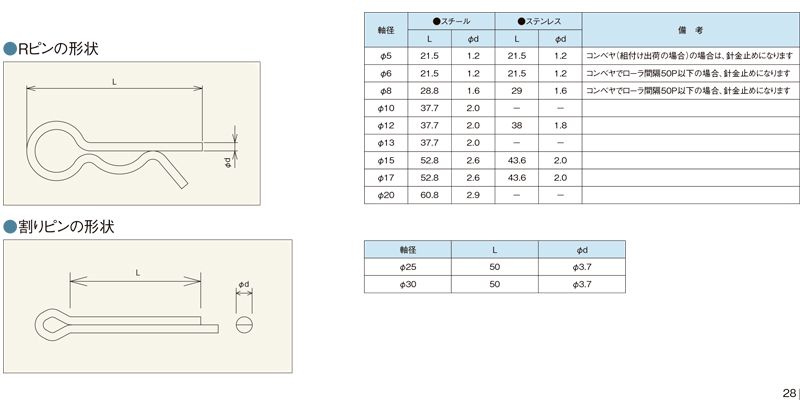

ピンの形状
