ターンテーブル

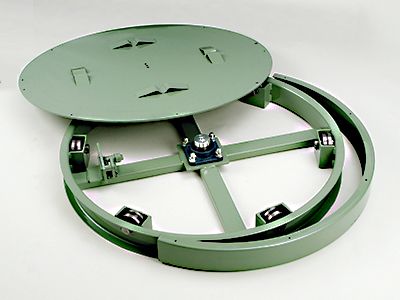

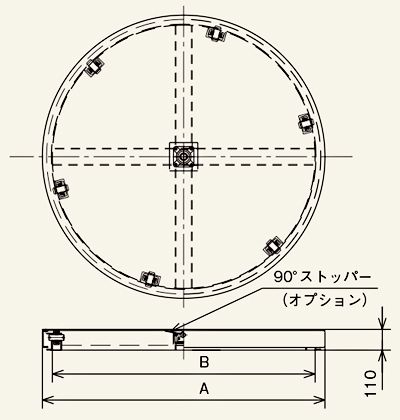

TAN-A型(重量用)

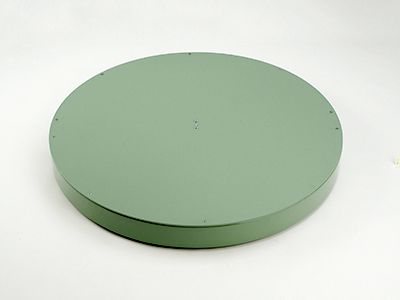

写真は90°ストッパー付です。

(単位㎜)

名称記号 TAN-A-2,000
外径 A 1,500・2,000
内径 B A-105
高さ H 110
耐荷重(kg) 2000
ベアリング 6206ZZ
※90°ストッパー取付可能です。(オプション)

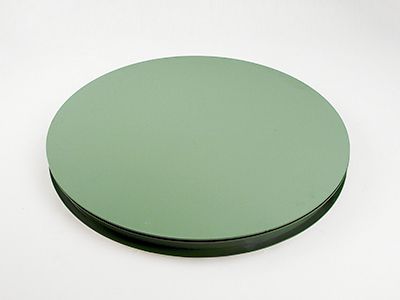

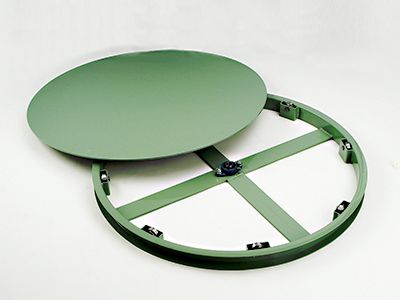

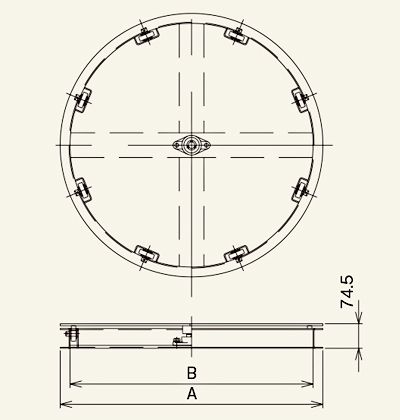

TAN-B型(中量用)



(単位㎜)

名称記号 TAN-B-1,500
外径 A 800・1,000・1,500
内径 B A-60
高さ H 74.5
耐荷重(kg) 1500
ベアリング 6303ZZ
※90°ストッパー取付可能です。(オプション)

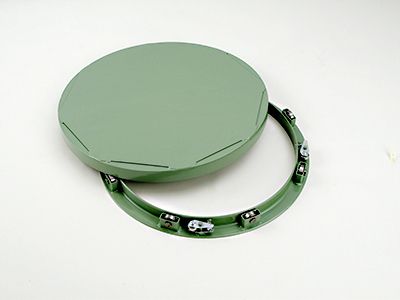

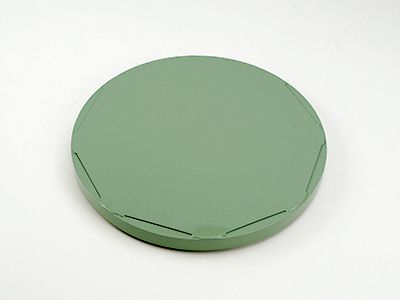

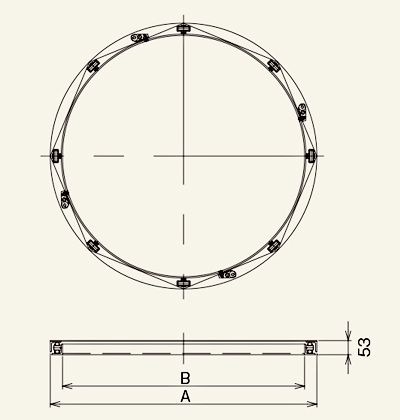

TAN-C型(軽量用)



(単位㎜)

名称記号 TAN-C-500
外径 A 600
内径 B A-92
高さ H 53
耐荷重(kg) 500
ベアリング 6203ZZ
※90°ストッパー取付可能です。(オプション)

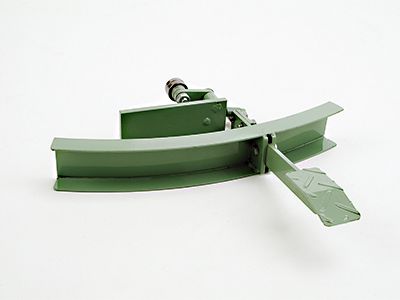

足踏み式90°ストッパー解除(オプション)

※TAN-A型に取付けの場合、側面カバーなしとなります。
