リフト装置　ARF4 搬送荷重Max220㎏　エアー昇降式
コンベヤ > バーチカルリフター > リフト装置
ARF4

リフト装置（エアー昇降式）

製品説明
■ARF4型リフト装置はコンパクトなエアー昇降式のリフト装置です。
■スチール製
■搬送荷重Max220㎏(搬送物＋コンベヤ)
製品画像
型式の選び方
ARF4
型式
-
下降端200以上
H1
-
上昇端1200以上
E max975
-
W1

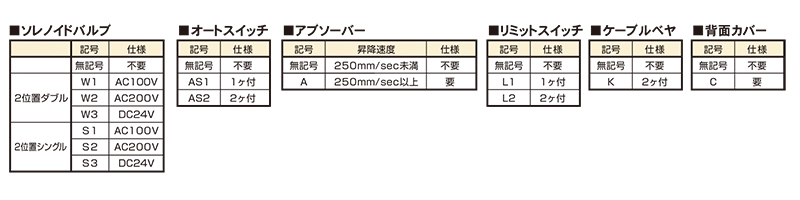

ソレイノドバブル
-
AS2
オートスイッチ
-
A
アブソーバー
-
L1
リミットスイッチ
-
K
ケーブルベア
-
C
背面カバー
↑PAGE　TOP
仕様

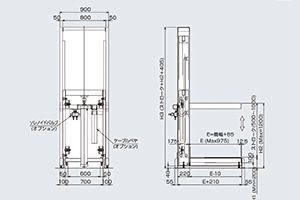

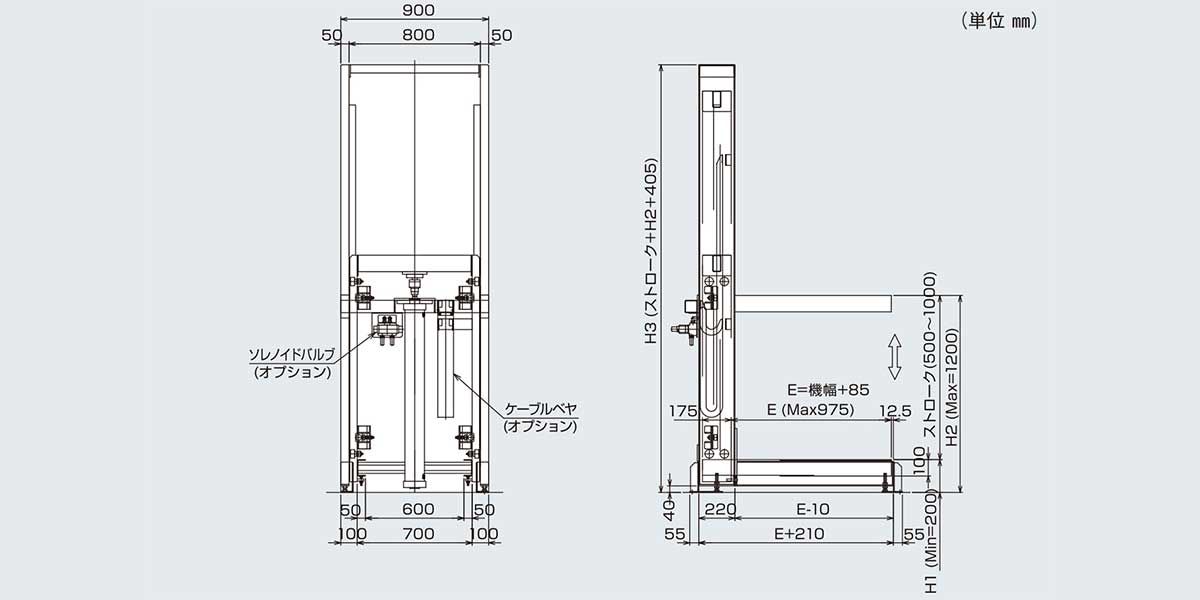

■図面

■仕様

型式 ARF4
昇降高さ（H1）（H2） Min200　Max1200
ストローク 500ST以上1000ST以下
アーム長さ（E） max975
積載荷重 max　220（コンベヤ+ワーク荷重）
エアーシリンダー Φ125（エアー圧0.4～0.8MPa）
オプション ソレノイドバルブ、オートスイッチ、アブソーバー
リミットスイッチ・ケーブルベヤ・背面カバー
※単位：㎜
※昇降ストロークはシリンダーにより変更可能です。
※ブレーキ付シリンダーは都度見積もりにより製作可能です。
※昇降速度250mm/sec未満の場合はアブソーバー不要ですが
　250mm/sec以上の場合は必要となります。
　但しMax速度は配管径、配管長、ソレノイドバルブ能力等の
　諸条件により変わります。
※ソレノイドバルブ型式はVQ7-8-FG-D相当品,配管径Φ12としますが
　250mm/sec以上必要な場合は配管径Φ16で配管長1.5ｍ以内としてください。
