バーチカルコンベヤ > スチール製ローラコンベヤ
ELKR

チェーン駆動コンベヤ

製品説明
■昇降装置の投入・搬出・搭載に最適なローラコンベヤです。
軸Φ30のため幅広のパレットにも対応。
■スチール製
■チェーン伝達
■重量機種

※運用時はインバータを使用することを推奨します。

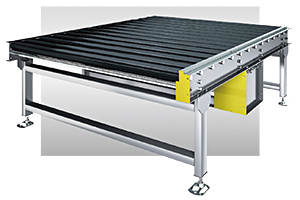

製品画像
仕様

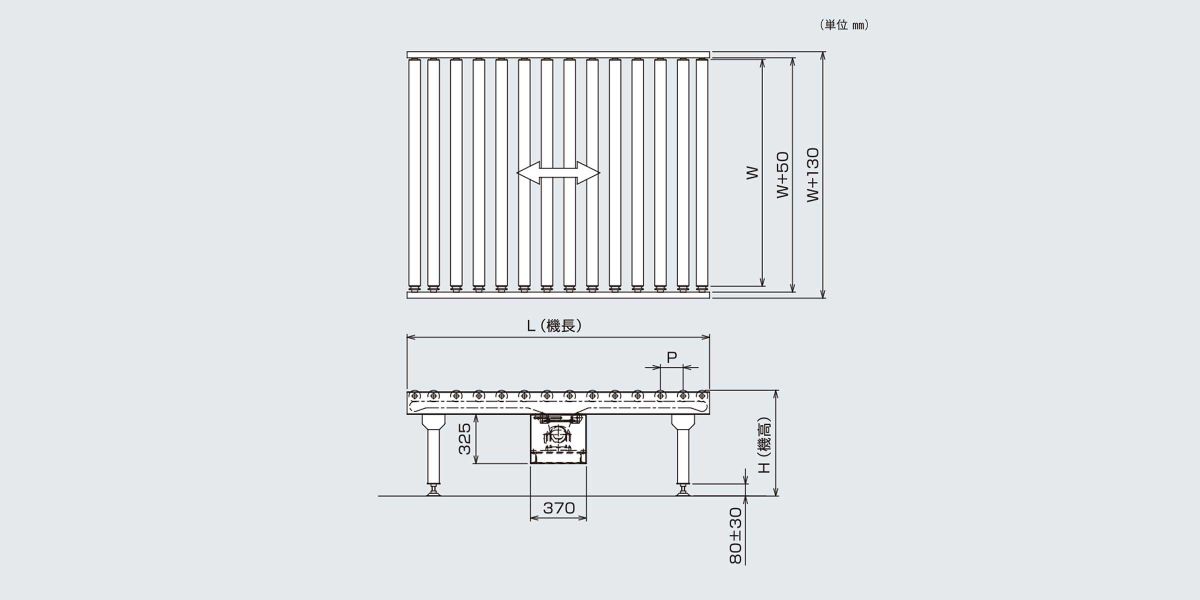

■図面

■仕様

型式 ELKR
駆動方式 チェーン駆動(#50)
ローラ寸法(外形×肉厚×軸径) 76.3×2.8×30 メッキなし
ローラ幅(W) 1,000~1,500 100とび
ローラピッチ(P) 100 150 200
フレーム寸法 [150×40×4.5
スプロケット(ローラ部) #50×13丁S
機長(L) max2,000
機幅 ローラ幅+130
機高(H) min500
搬送能力(kg/m) max1,000(1駆動1,500kg)
搬送速度(m/min) max10
モータ出力(kW) 0.2 0.4 0.75 1.5
電源 AC200V(三相)
※単位:㎜
※運用時はインバータを使用する事を推奨します。

■その他
