最新更新日 2019年01月30日
製品説明
■衛生設計、ビン洗浄ラインに!シンプルな構造のヘッドドライブ方式のトップチェーンコンベヤです。
樹脂製トップチェーンを使用した丈夫で衛生的なコンベヤでスムーズな搬送が可能です。
■目安搬送能力(全長3m 114.3PW 乾燥時):３0kg/ 全長
■ステンレス製
■ヘッドドライブ
■軽量機種
■インバータ変速
■IP65
樹脂製トップチェーンを使用した丈夫で衛生的なコンベヤでスムーズな搬送が可能です。
■目安搬送能力(全長3m 114.3PW 乾燥時):３0kg/ 全長
■ステンレス製
■ヘッドドライブ
■軽量機種
■インバータ変速
■IP65

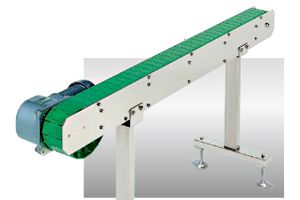

製品画像
AR12-TD
※脚はオプションです。
※脚はオプションです。
型式の選び方
AR121AR121：125Hフレーム 2B材
AR122：125Hフレーム #400研磨材 |
- |
TD2樹脂トップチェーンタイプ
TD2H 中空軸 |
- |
82.6チェーン幅 (mm)
|
- |
2,000機長 (mm)
|
- |

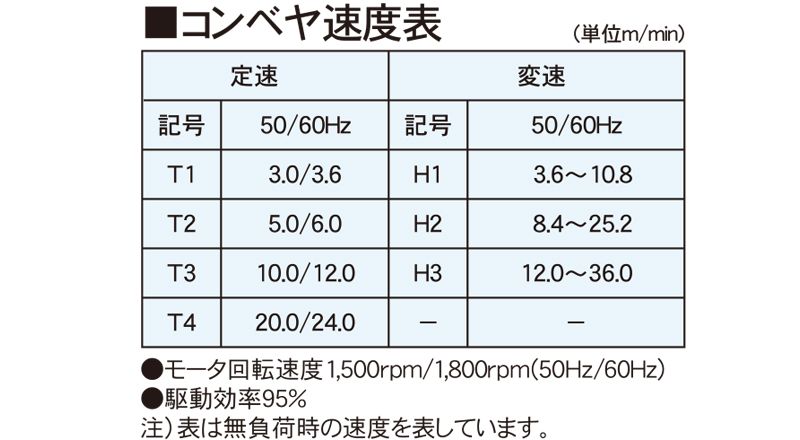

H6Ｔ 定速
Ｈ 変速 数字 速度記号 |
- |
A200A 単相100V
B 単相200V C 三相200V 数字 モータ出力 |
仕様

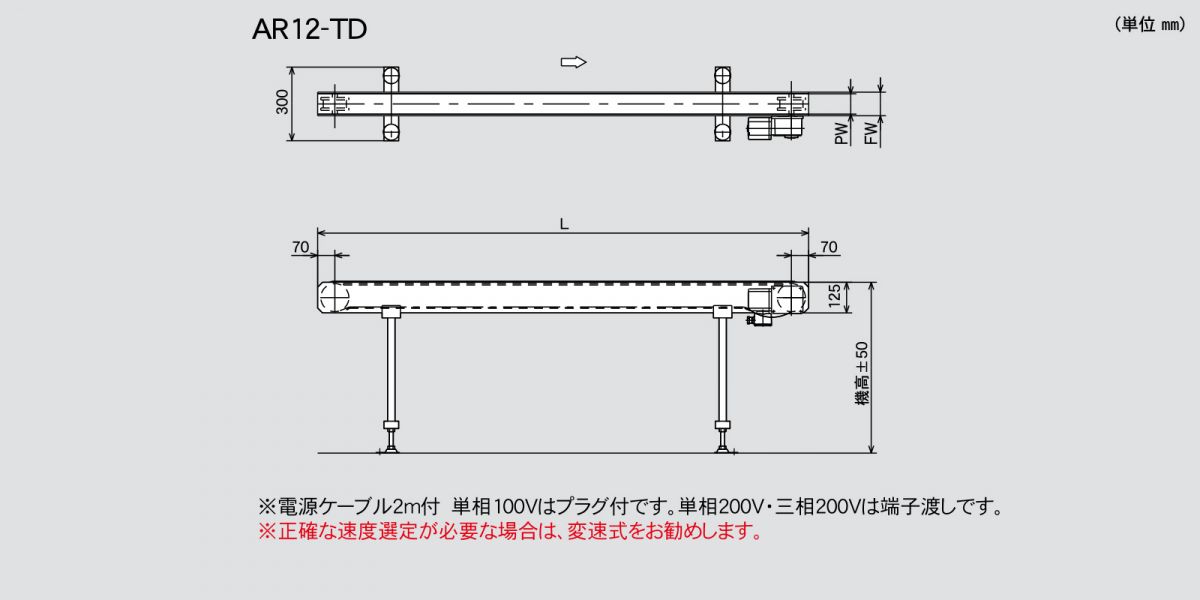

■図面
■仕様
| 型式 | AR12-TD |
|---|---|
| ベルト幅（BW）/ 機幅（FW） | ・63.5 / 77 ・76.2 / 90 ・82.6 / 96 ・101.6 / 115 ・114.3 / 128 ・127.0 / 141 ・152.4 / 166 ・165.1 / 179 ・190.5 / 204 |
| 機長（L) | 1,000～4,000 |
| 機高（H） | min400 |
| フレーム | SUS304 125H（121：2B材 122：#400研磨材） |
| チェーン | 樹脂製トップチェーン |
| 搬送能力 | 30（Kg/台） |
| モータ出力 | 200W（※単相100V、200Vの場合は変速となります） |
| 電源 | AC100V（単相）・AC200V（単相）・AC200V（三相） |
| オプション | ガイド・脚・ON/OFFスイッチ |
・単位：㎜
■その他
