最新更新日 2019年01月30日
製品説明
■ローラ間隔２０mmの極小物搬送用コンベヤ、駆動はチェン方式で確実な搬送をお約束します。AR60-CAはφ１８白色樹脂ローラのアキュームレーション型コンベヤ、AR60-CDはφ19ステンレスローラのドライブ型コンベヤです。

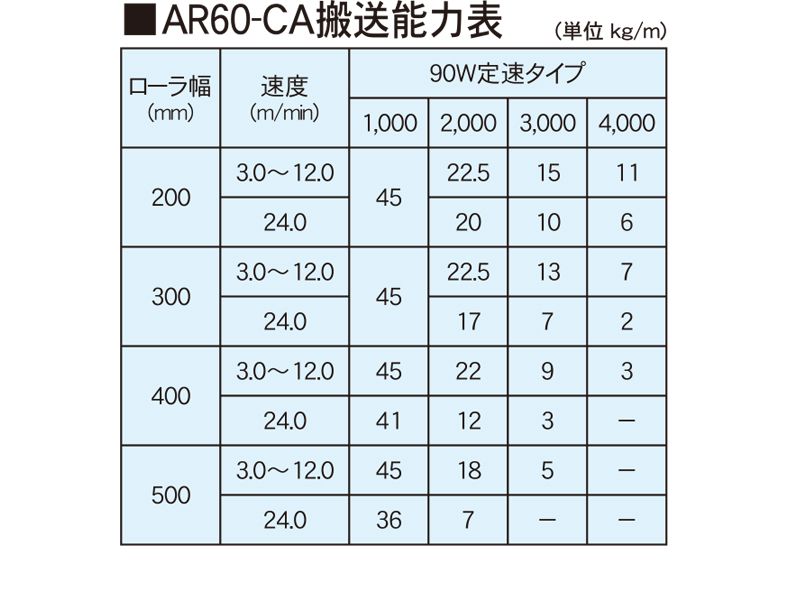

■目安搬送能力(全長3m 300RW 乾燥時):13kg/ 全長
■ステンレス製
■センタードライブ
■軽量機種
■インバータ変速
■IP65
■目安搬送能力(全長3m 300RW 乾燥時):13kg/ 全長
■ステンレス製
■センタードライブ
■軽量機種
■インバータ変速
■IP65
製品画像

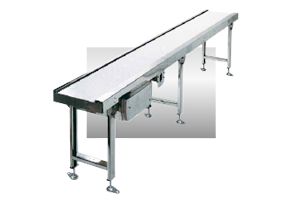

AR60-CA
※脚はオプションです。
※脚はオプションです。
型式の選び方
AR601AR601：60Hフレーム 2B材
AR602：60Hフレーム #400研磨材 |
- |
CAミニローラコンベヤ
CA アキュームタイプ CD ドライブタイプ |
- |
300ベルト幅 (mm)
|
- |
20ローラ間隔 (mm)
|
- |
1,000機長 (mm)
|
- |

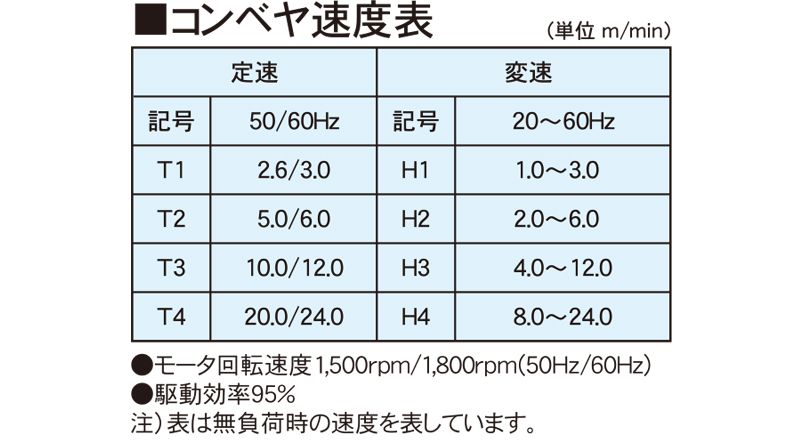

H4Ｔ 定速
Ｈ 変速 数字 速度記号 |
- |
C100A 単相100V
B 単相200V C 三相200V 数字 モータ出力 |
仕様
■図面

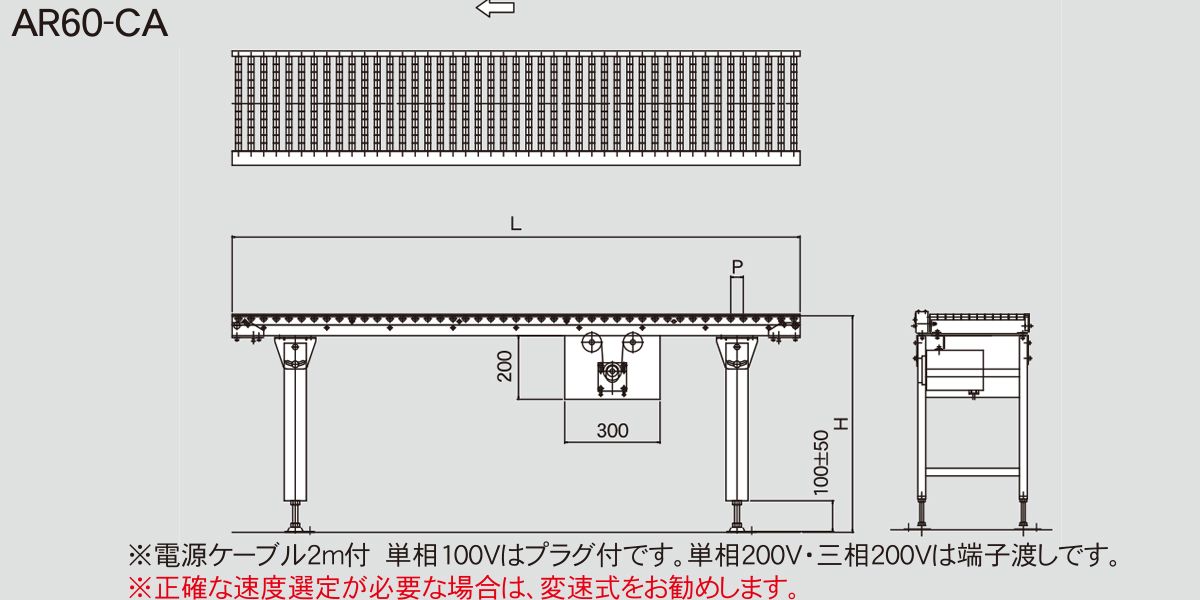

AR60-CA

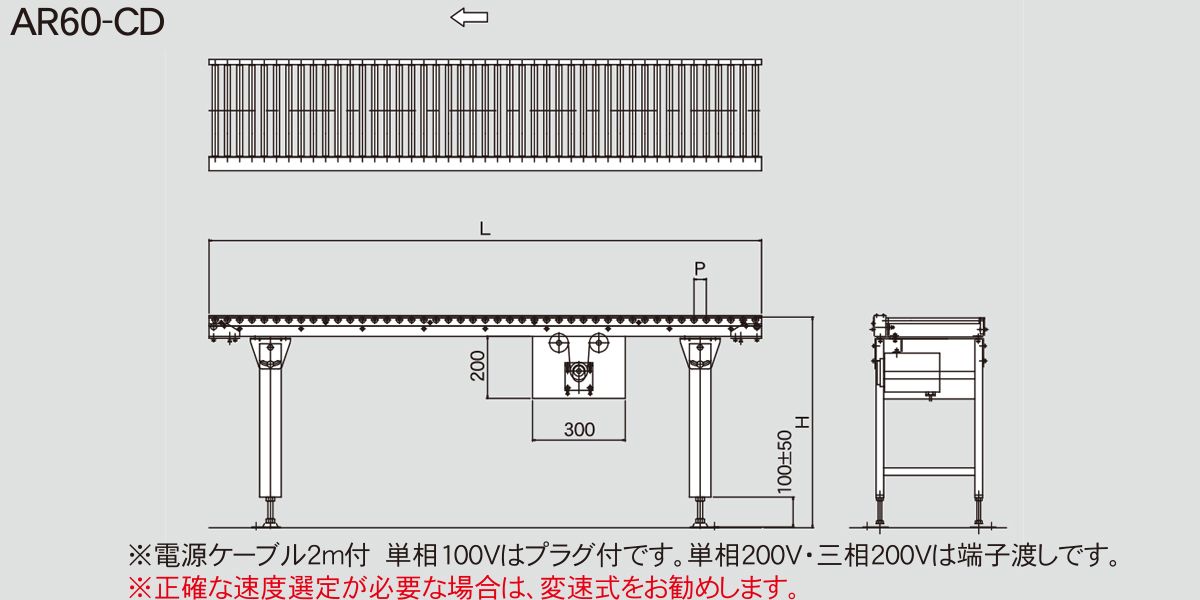

AR60-CD
■仕様
| 型式 | AR60-CA | AR60-CD |
|---|---|---|
| ローラ | Φ18樹脂ローラ | Φ19ステンレスローラ |
| ローラ幅（RW） | 200・300・400・500 | 200・300・400・500 |
| ローラ間隔（P） | 20 | 20 |
| 機長（L） | 1,000～4,000 | 1,000～4,000 |
| 機高（H） | min400 | min400 |
| フレーム | SUS304 L60×37×3 （601：2B材 602：#400研磨材） |
SUS304 L60×37×3 （601：2B材 602：#400研磨材） |
| 搬送能力 | 13（Kg/台） | 13（Kg/台） |
| モータ出力 | 90W・100W （※100Wの場合は単相100V、200Vの場合は変速となります。） |
90W・100W （※100Wの場合は単相100V、200Vの場合は変速となります。） |
| 電源 | AC100V（単相）・AC200V（単相）・AC200V（三相） | AC100V（単相）・AC200V（単相）・AC200V（三相） |
| オプション | ガイド・脚・ON/OFFスイッチ ※標準駆動チェーンはメッキ付スチール製 |
ガイド・脚・ON/OFFスイッチ ※標準駆動チェーンはメッキ付スチール製 |
・単位：㎜
