エアリフト>標準エアーリフト
ALB-MB-800N

製品説明
■サイドガイドピン方式
■最小スペースでのアップダウン装置の設計に最適です。
■取付プレートは、タップ穴加工です。
■近接スイッチ取付可能です。
■ストローク:20mm
■軽荷重用

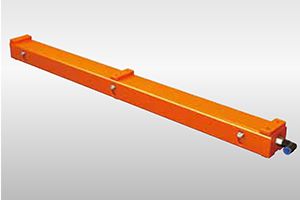

製品画像
型式の選び方
ALB-MB
型式
-
800N
機長:800㎜
-

接続口径
・無記号:Φ6(標準)
-

塗装色
・無記号:オレンジ(標準色)
・G:メジャーグリーン
・Y:イエロー
-

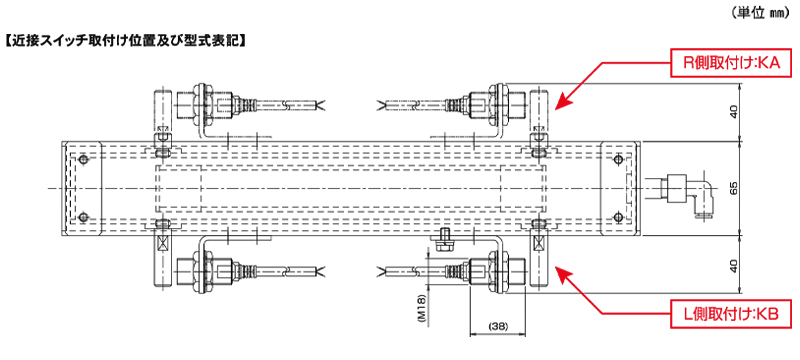

近接スイッチ
・無記号:なし
・KA:1・2(数量)
・KB:1・2(数量)
ブラケットのみの場合はKを省いて下さい。
仕様

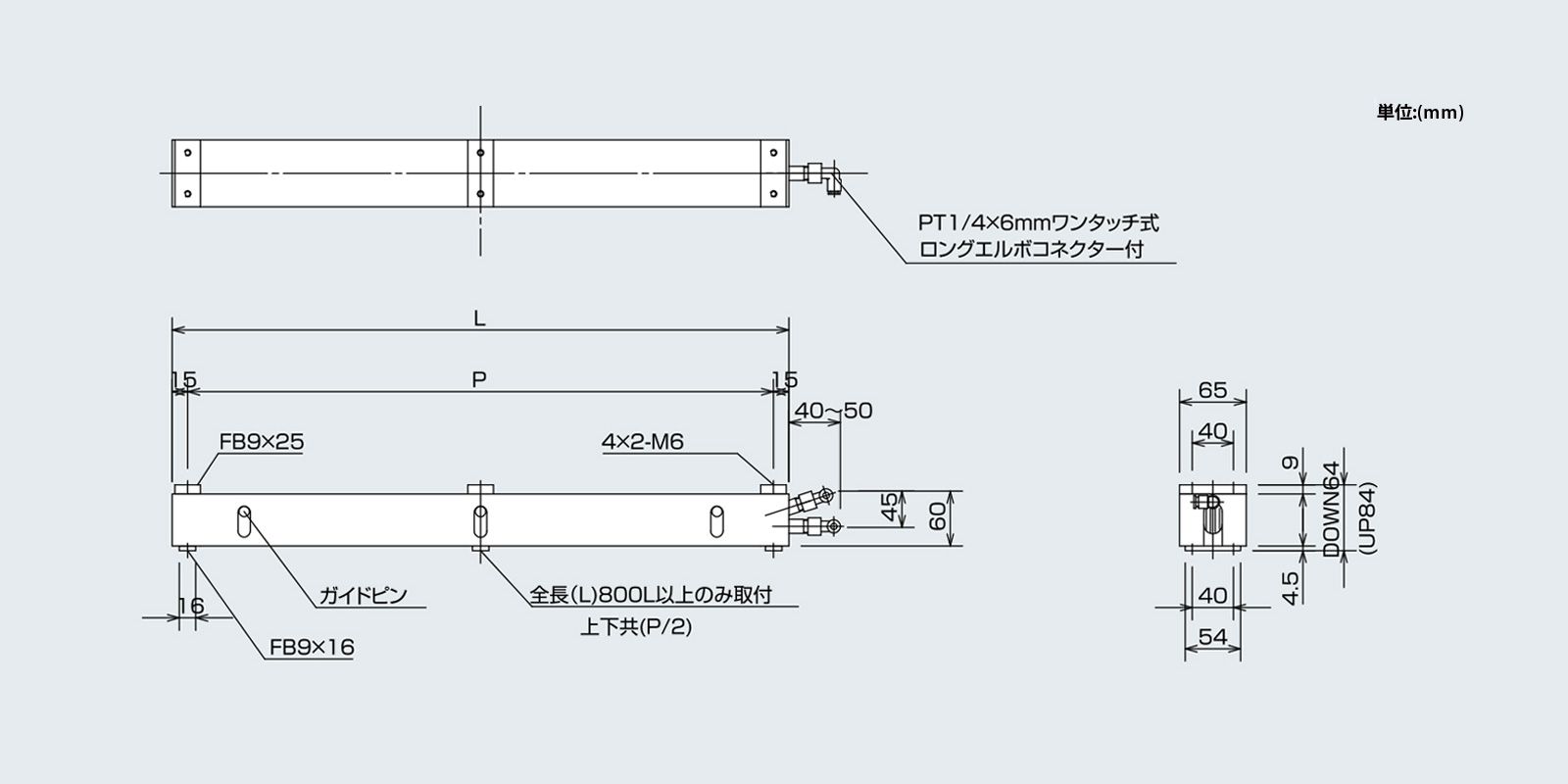

■図面

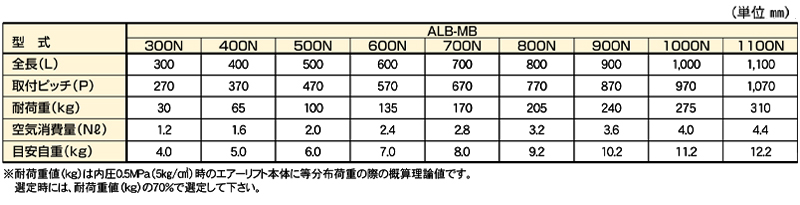

■仕様

型式 ALB-MB-800N
全長(L) 800
取付ピッチ(P) 770
耐荷重(kg) 205
空気消費量(Nℓ) 3.2
目安自重(kg) 9.2
・単位:㎜
・耐荷重値(kg)は内圧(0.5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70%で選定して下さい。
