ALB-SB-1000　標準エアーリフト　ストローク：30㎜　中荷重タイプ　全長1000L
エアリフト>標準エアーリフト
ALB-SB-1000

製品説明
■サイドガイドピン方式
■上から簡単に取り付けができます。
■近接スイッチ取付可能です。
■ストローク：30ｍｍ
■中荷重用

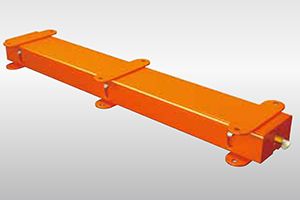

製品画像
型式の選び方
ALB-SB
型式
-
1000
機長：1000㎜
-
#
接続口径
・無記号：Φ10（標準）
・2:Φ12
-
#
塗装色
・無記号：オレンジ（標準色）
・G：メジャーグリーン
・Y：イエロー
-
#
近接スイッチ
・無記号：なし
・KA：1・2（数量）
・KB：1・2（数量）
・KC：1・2（数量）
ブラケットのみの場合はKを省いて下さい。
↑PAGE　TOP
仕様

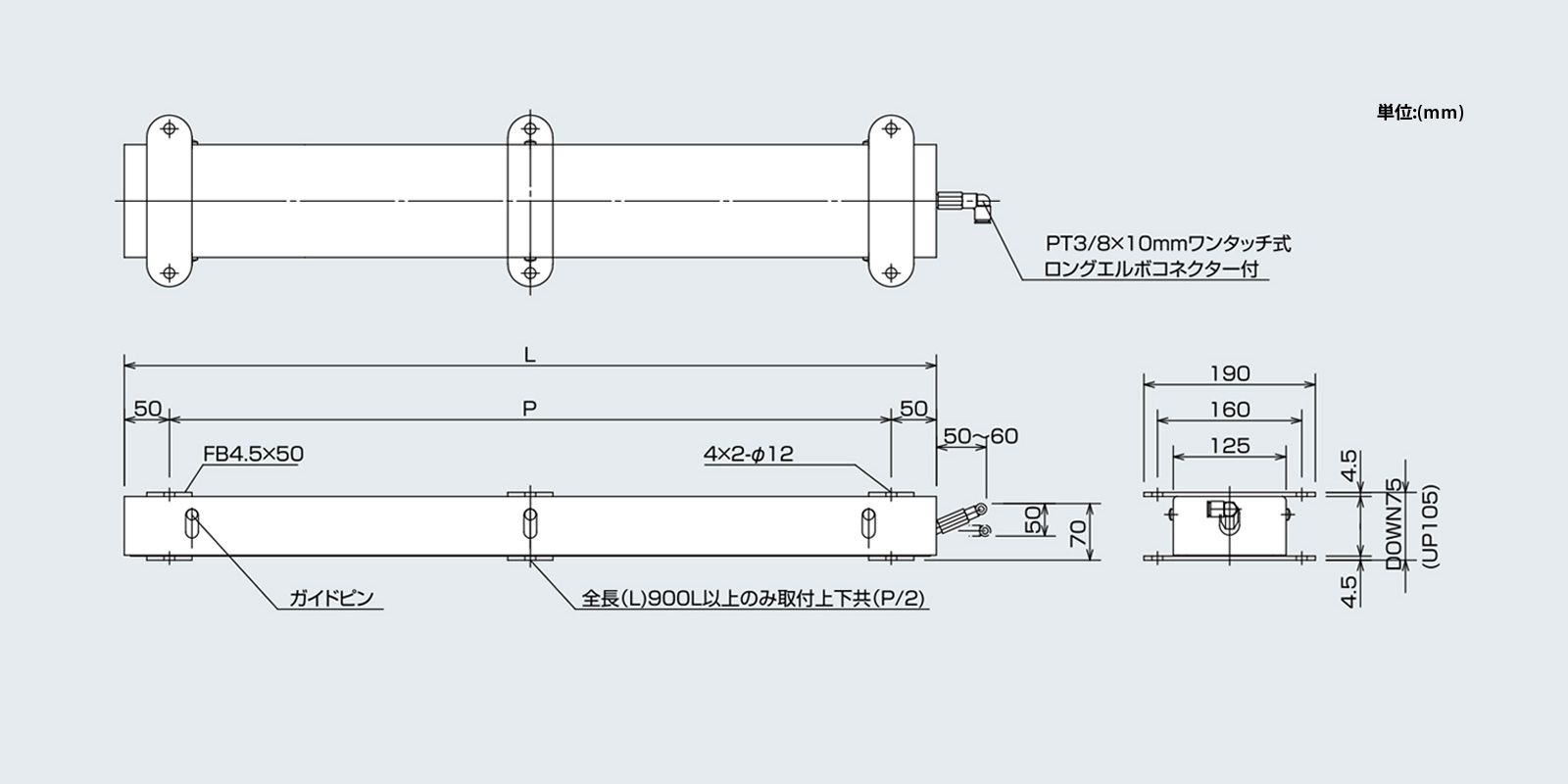

■図面



■仕様

型式 ALB-SB-1000
全長（L） 1000
取付ピッチ（P） 900
耐荷重（kg） 340
空気消費量（Nℓ） 7.5
目安自重（kg） 26.0
・単位：㎜
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70％で選定して下さい。

■その他

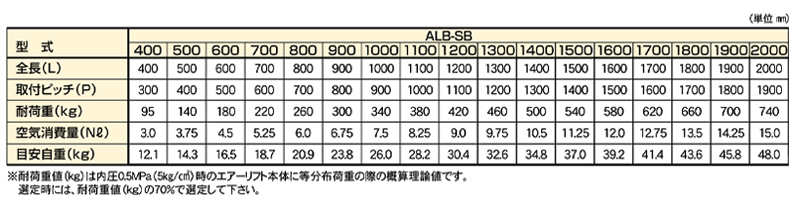

関連製品一覧表　ALB-SB-1000　標準エアーリフト　ストローク：30㎜　中荷重タイプ　全長1000L

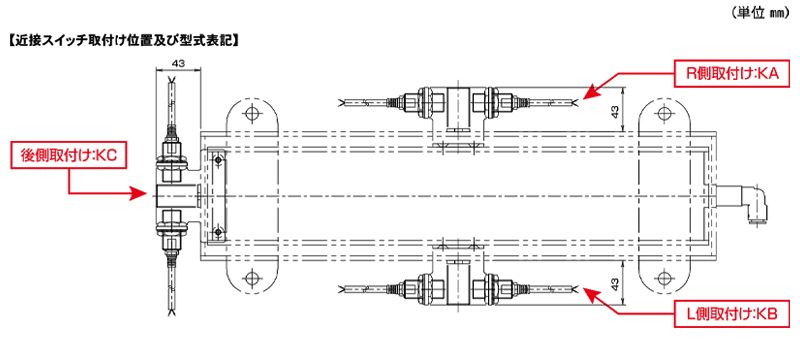

近接スイッチ取付け位置及び型式表記　ALB-SB-1000　標準エアーリフト　ストローク：30㎜　中荷重タイプ　全長1000L
