エアリフト>ローラ付タイプエアーリフト
ALR-PR-57608M

製品説明
■取り付けが簡単にできます。
■短納期です
■低コスト製品です。
■機高が低くてコンパクトです。
■使い方は自由自在。
■工場用エアーで使用可能です。
■近接スイッチ取付可能です。
■ストローク:30mm
■中荷重用

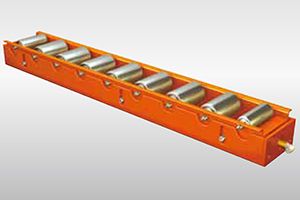

製品画像
型式の選び方
ALR-PR
型式
-
57608M
機長:608㎜
-

接続口径
・無記号:Φ10(標準)
・2:Φ12
-

塗装色
・無記号:オレンジ(標準色)
・G:メジャーグリーン
・Y:イエロー
-

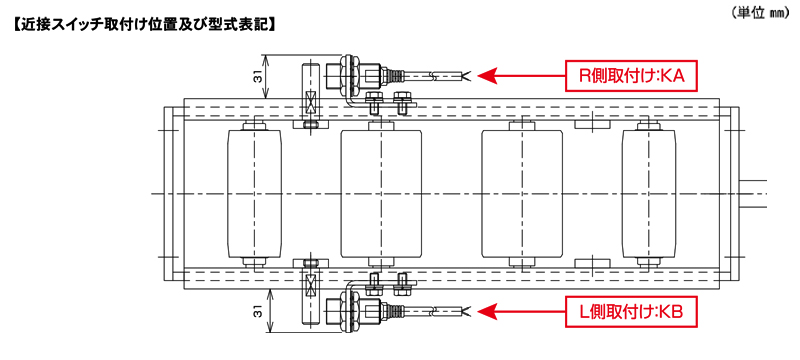

近接スイッチ
・無記号:なし
・KA:1・2(数量)
・KB:1・2(数量)
ブラケットのみの場合はKを省いて下さい。
仕様

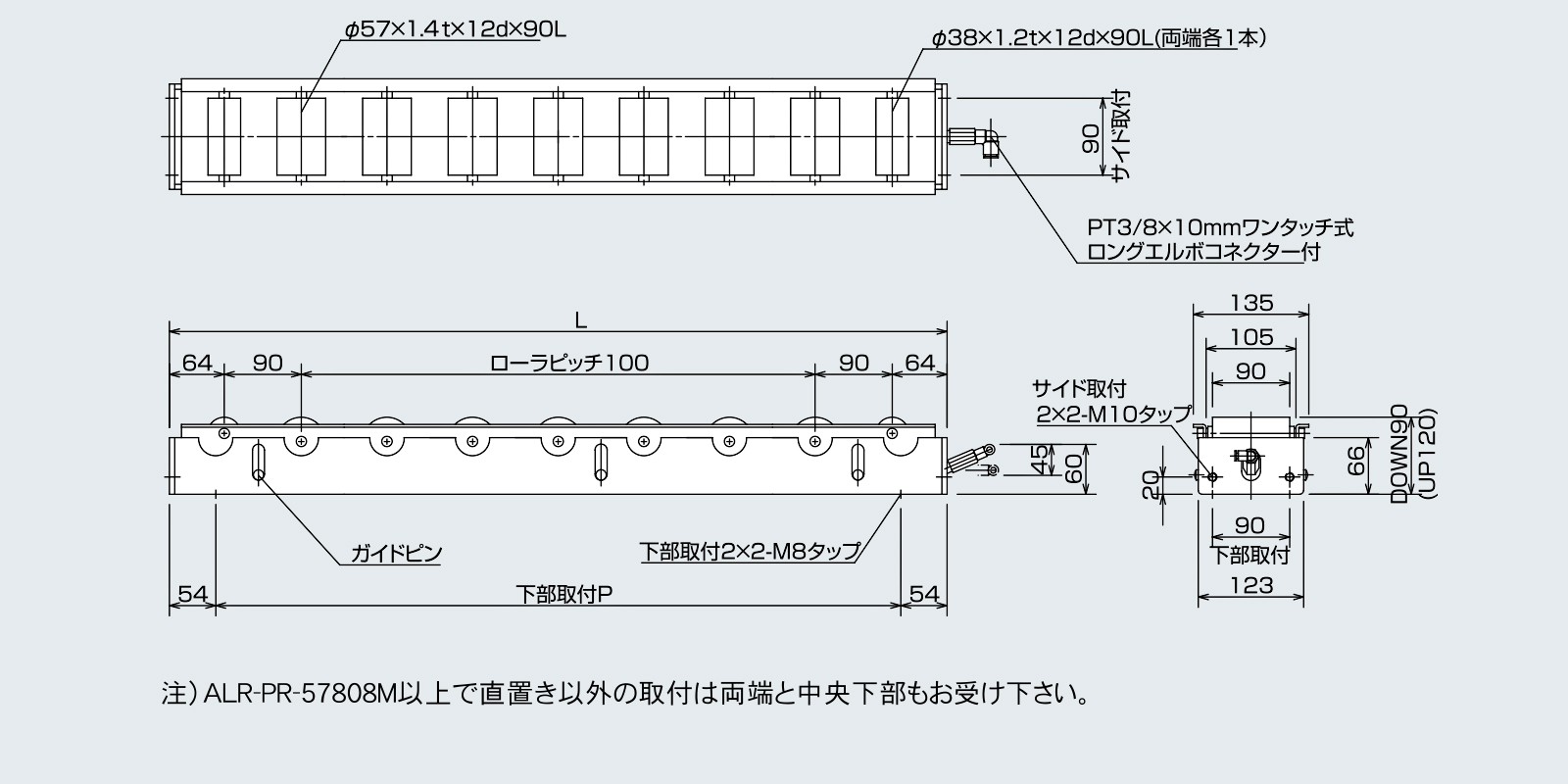

■図面

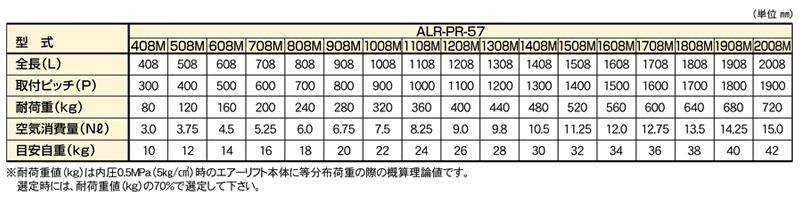

■仕様

型式 ALR-PR-57608M
全長(L) 608
取付ピッチ(P) 500
耐荷重(kg) 160
空気消費量(Nℓ) 4.5
目安自重(kg) 14
・単位:㎜
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70%で選定して下さい。

■その他
