エアリフト>ローラ付タイプエアーリフト
ALR-PR-57708D

製品説明
■モーター内蔵のローラを取り付けた上部フレームがアップダウンします。
■機高が90㎜と低く、低床式の方向転換装置に最適です。
■ホースを2本使用しているので高い積載荷重と安定した動作が実現できます。
■近接スイッチ取付け可能です。
■ストローク:30mm
■中荷重用

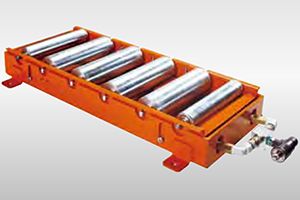

製品画像
型式の選び方
ALR-PR
型式
-
57708D
機長:708㎜
-

仕様オプション
・T:モータローラと
 フリーローラとを一本毎
・B:モータローラブレーキ付き
 但しローラ巾314L
※ブレーキ付きの場合はインバータは使用できません。
-

接続口径
・無記号:Φ12(標準)
・2:Φ16
-

塗装色
・無記号:オレンジ(標準色)
・G:メジャーグリーン
・Y:イエロー
-

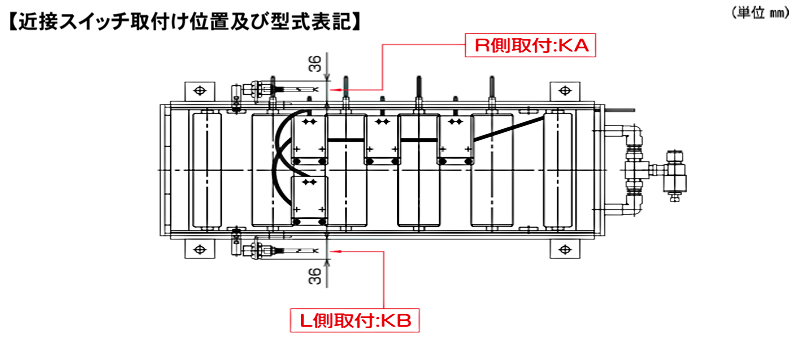

近接スイッチ
・無記号:なし
・KA:1・2(数量)
・KB:1・2(数量)
ブラケットのみの場合はKを省いて下さい。
-

速度
-

周波数
仕様

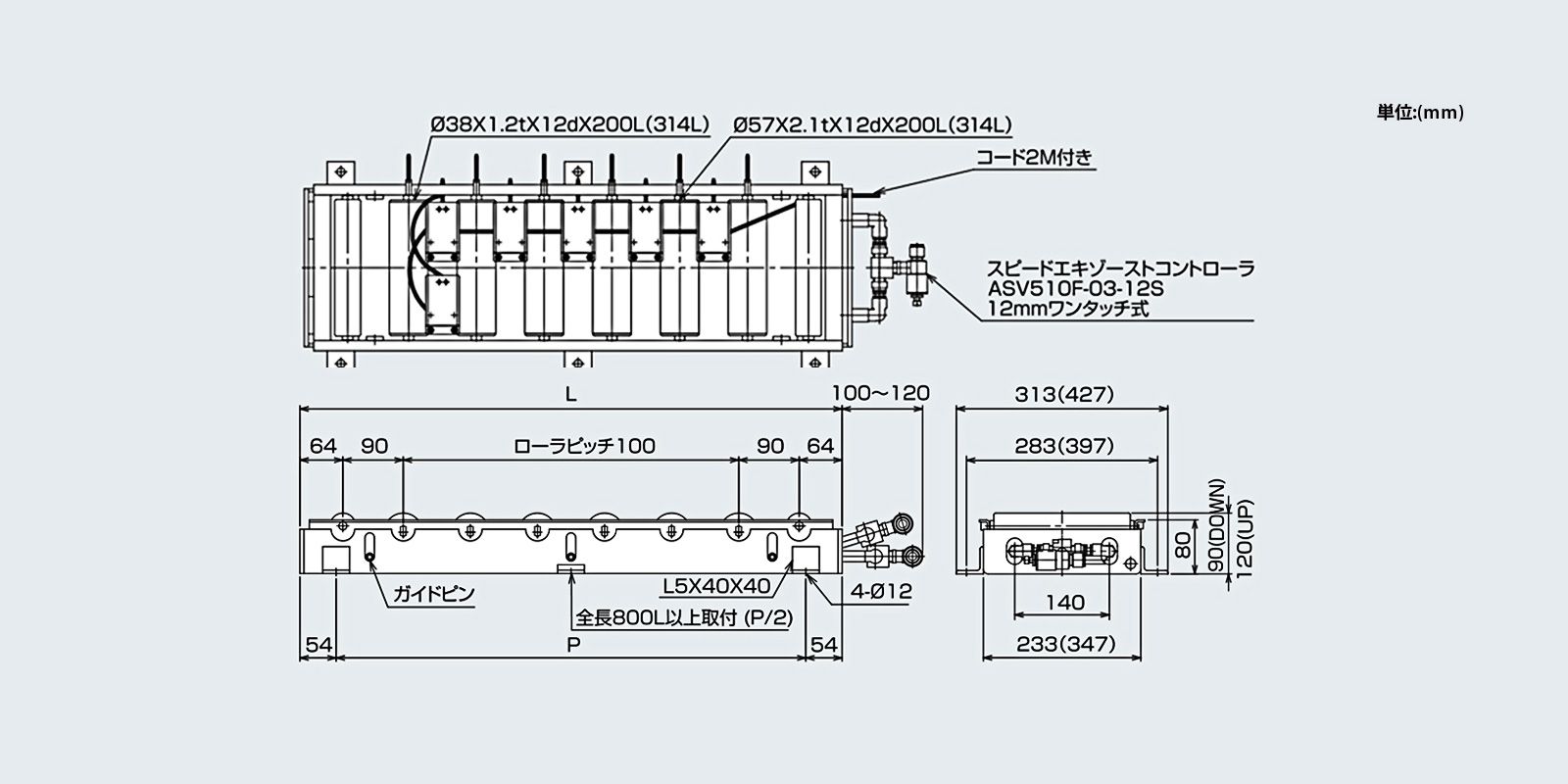

■図面

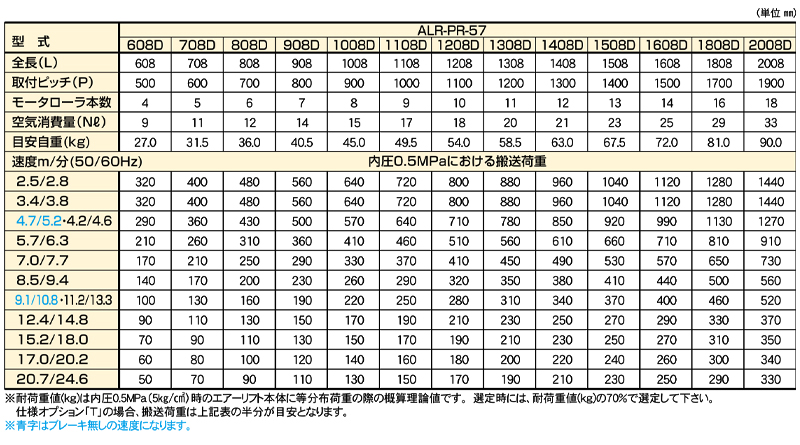

■仕様

型式 ALR-PR-57708D
全長(L) 708
取付ピッチ(P) 600
モータローラ本数 5
空気消費量(Nℓ) 11
目安自重(kg) 31.5
・単位:㎜
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70%で選定して下さい。

■その他
