エアリフト>ホイール付タイプエアーリフト
ALW-36508

製品説明
■ローラコンベヤ(φ57×100P)のローラピッチを変えることなく組込みが出来ます。
■近接スイッチ取付け可能です。
■ストローク:20mm
■軽荷重用

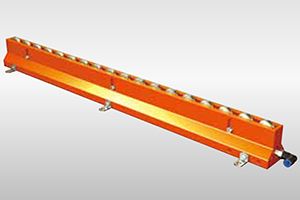

製品画像
型式の選び方
ALW
型式
-
36508
機長:508㎜
-

接続口径
・無記号:Φ6(標準)
-

塗装色
・無記号:オレンジ(標準色)
・G:メジャーグリーン
・Y:イエロー
-

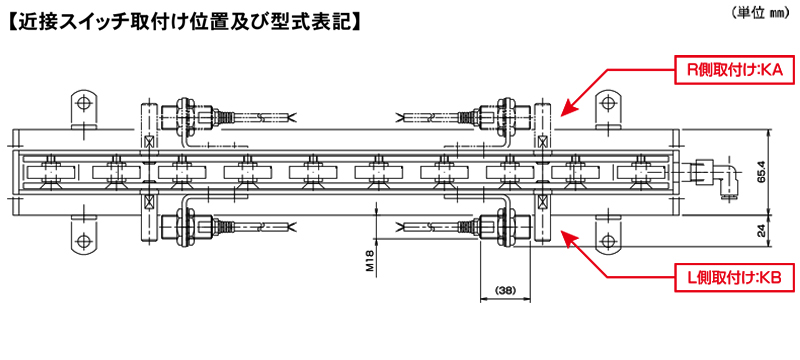

近接スイッチ
・無記号:なし
・KA:1・2(数量)
・KB:1・2(数量)
・KC:1・2(数量)
ブラケットのみの場合はKを省いて下さい。
仕様

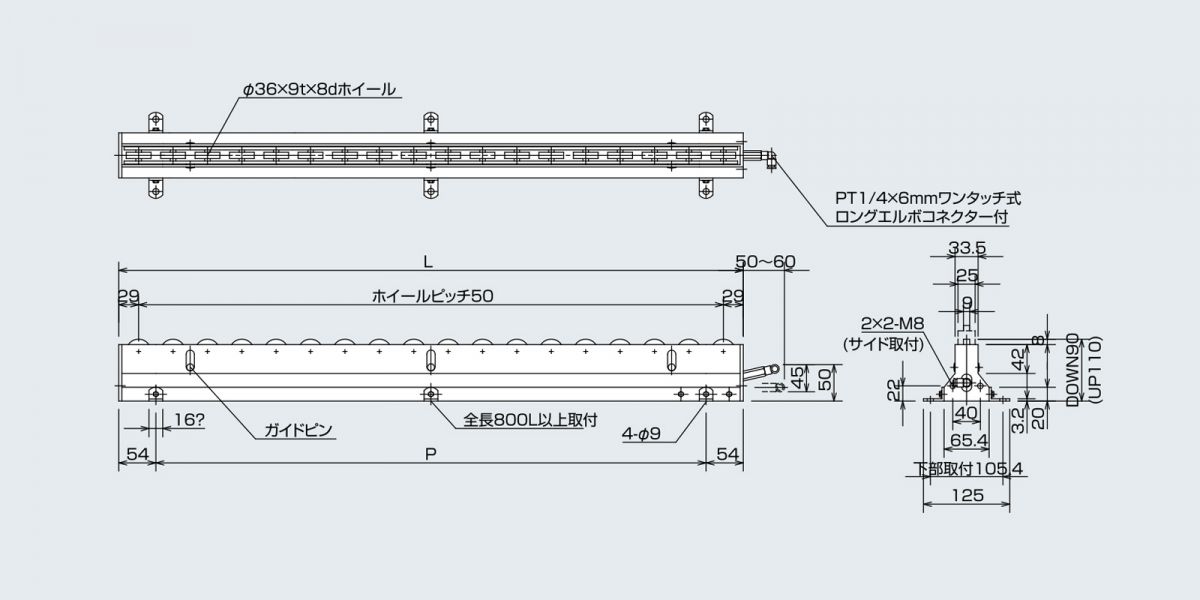

■図面

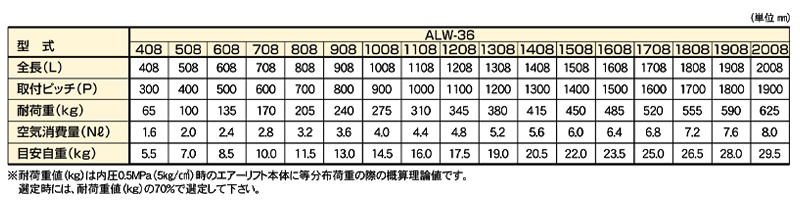

■仕様

型式 ALW-36508
全長(L) 508
取付ピッチ(P) 400
耐荷重(kg) 100
空気消費量(Nℓ) 2.0
目安自重(kg) 7.0
・単位:㎜
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70%で選定して下さい。

■その他
