カップコンベヤ > 樹脂ベルトカップ

Type MCJ15

製品説明・画像仕様ダウンロードお問い合わせ

製品説明

■お客様の大切な製品（小物・バラ物）を荷こぼれなく運ぶことができます。独自の特殊カップ構造採用により、使いやすくて高性能な傾斜搬送コンベヤです。

【樹脂ベルトカップコンベヤの特徴】
■樹脂ベルトの採用により、投入口からの衝撃を軽減し、ソフトに運ぶことができます。
■製品を割れ、キズ等から守ることにより、不良品の発生を抑える事ができます。
■エンドレスベルト構造の採用により、荷こぼれを防止致します。
■狭いスペースでも搬送物を高所に運べるため、お客様の省力化・省人化に貢献致します。

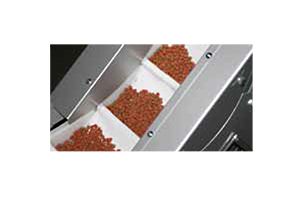

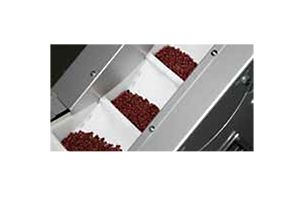

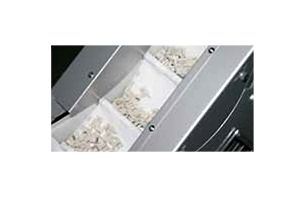

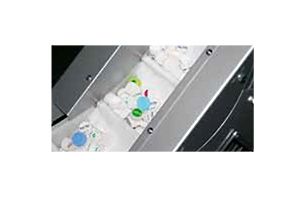

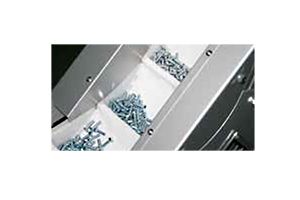

製品画像

Type MCJ15

【搬送製品：食品】
チョコレート・ガム・飴・ゼリー・冷凍コーン・カット野菜・マカロニ・野菜チップス

【搬送製品：医薬品・飼料】
錠剤・カプセル・家畜用飼料・ドッグフード・キャットフード

【搬送製品：農産物】
豆類・米・小麦・栗・梅・ピーナッツ・ゴマ・茶葉

【搬送製品：化学製品】
樹脂キャップ・ペレット・石鹸・肥料・プラスチック・ゴム成型品・乾燥剤・活性炭

【搬送製品：電子部品】
ヒューズ・センサー類・スイッチ・端子・コネクター・ソケット

【搬送製品：工業用品】
ボルト・ナット・ワッシャー・バネ・砥石・鉄くず・プレス抜き端材

型式の選び方

Type MCJ15

型式

-

Z

形状
・Z型
・L型
・T型
・I型

-

200

カップ巾（㎜）
・200
・300
・400
・500
・600

-

3,000

機長（㎜）
1,000～15,000

-

1,800

排出口高さ（mm）
Max8,000

-

60

傾斜角度（°）
0～75

↑PAGE　TOP

仕様

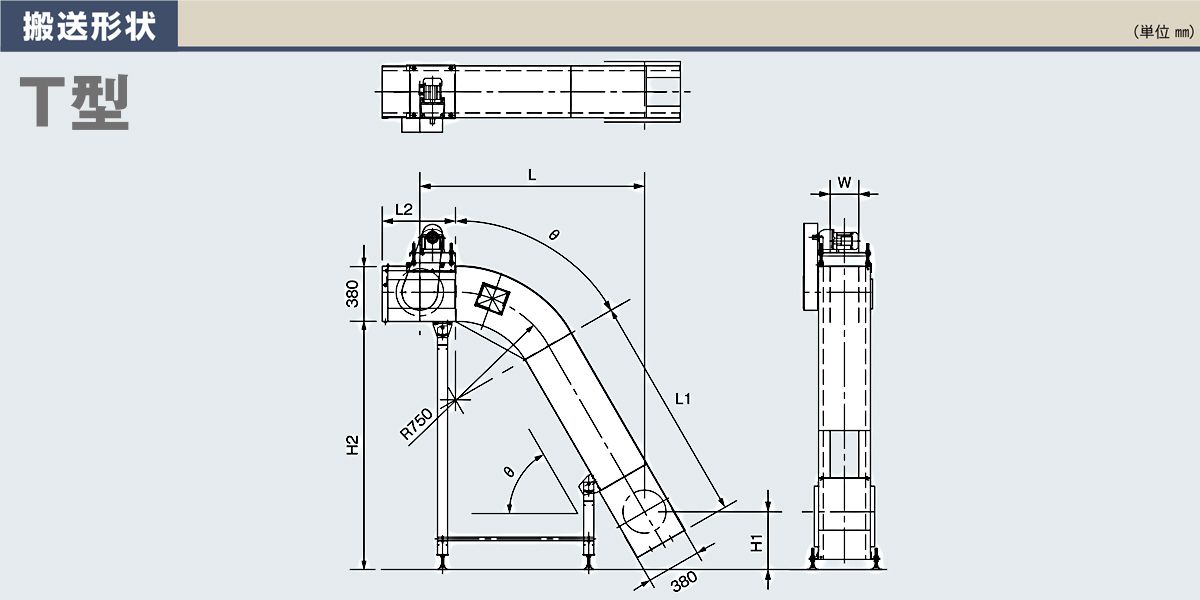

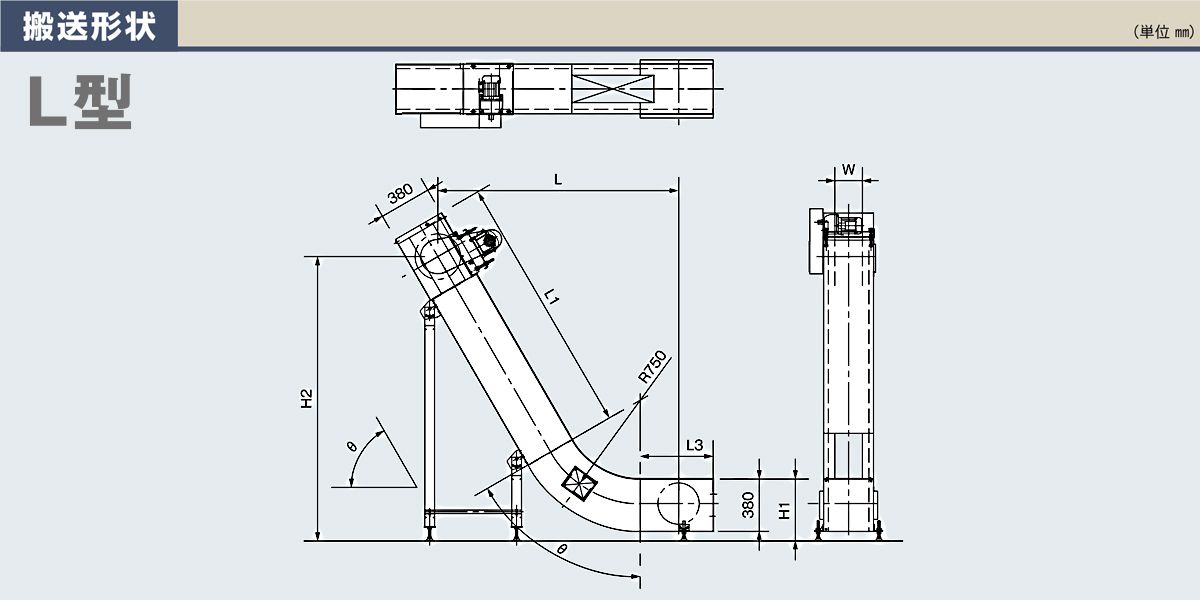

■図面

■製品動画イメージ

■仕様

型式	Type MCJ15
搬送形状	Z型・T型・L型・I型

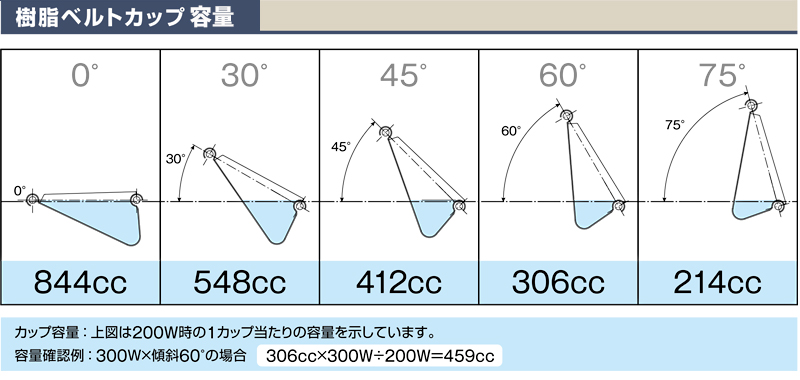

カップ	材質：樹脂ベルトサイド板：ポリプロピレン巾（W）：200・300・400・500・600
機幅	中間部：W+165 駆動部：W+260 テール部：W＋230
機長（L）	1,000～15,000
機高	380
受入高さ（H1）	400（最小）
排出口高さ（H2）	Max8,000
傾斜角度（Θ）	0・30・45・60・75
カーブ芯R	750
搬送速度（m/min）	Max25
モータ（kW）	0.2・0.4・0.75

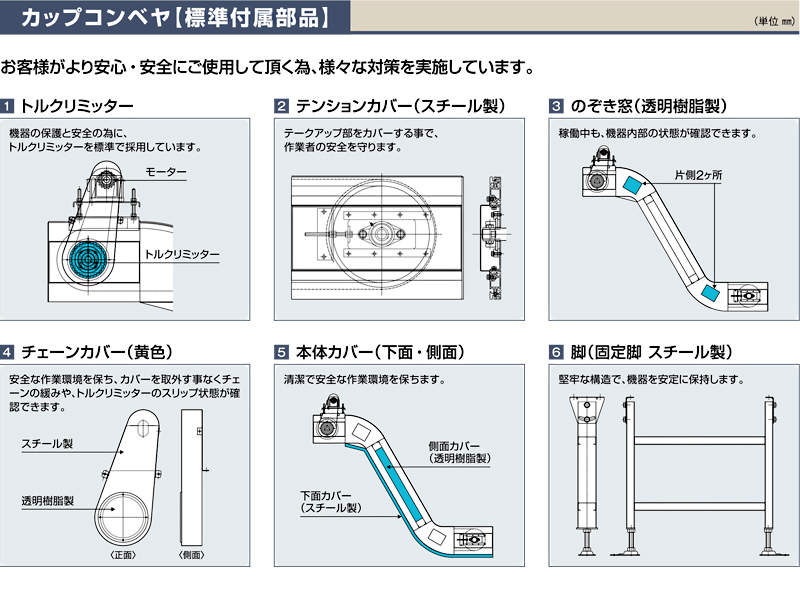

安全装置	トルクリミッター
チェーン部	ピッチ：150 プレート：スチール（メッキ）ローラ：樹脂
固定クリップ	樹脂
フレーム	スチール＋アルミ
テール部	240　※6m以上は300
