ホイールコンベヤ
製品情報
搬送システム製品
ホイールコンベヤ
W-13G
コンベヤ
> ホイールコンベヤ >
ケースラックコンベヤ
W-13G
製品説明・画像
仕様
ダウンロード
価格表
関連製品
お問い合わせ
購入する
ストレート
製品説明
アルミフレームを使用したケースラック用コンベヤです。 ベアリングが無しの為、安価なタイプです。

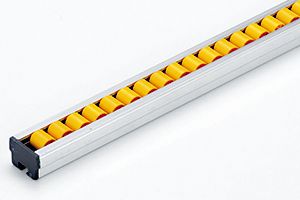

製品画像
仕様

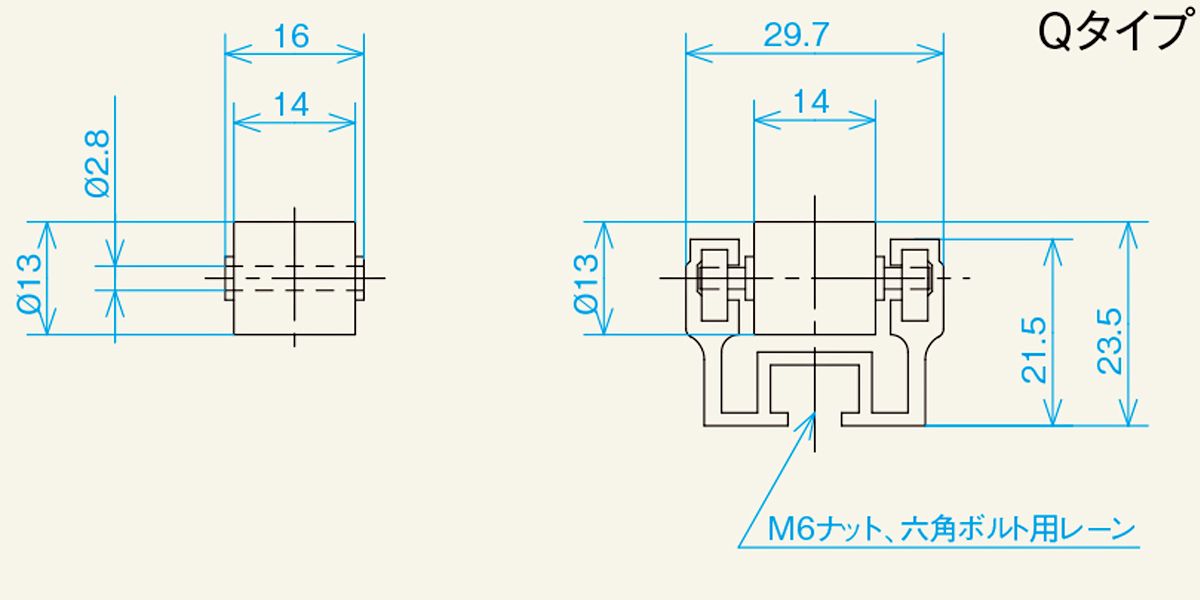

■図面
■仕様
型式
W-13G
ホイール寸法
外径D×幅W×軸穴d×ボスb
13×14×2.8×16
使用軸
丸鋼 φ2.6×26.5L
フレーム形状
h×W1
21.5×29.7
機高 H
23.5
全長 L
1,000・2,000
ホイール間隔 P
15
ホイール1個当りの耐荷重(kg)
5
フレーム 材質
アルミ
備考
ABSホイール
ストレート1000Lの重量目安(kg) 15P
0.61
単位㎜
↑PAGE TOP
ダウンロード
W-13G
図面(DXF)
図面(PDF)
当製品カタログページ
当製品カタログページダウンロード(PDF)
↑PAGE TOP
関連製品
W-28G
