ホイールコンベヤ > ケースラックコンベヤ
W-32G



製品説明
アルミフレームを使用したケースラック用コンベヤです。 ベアリングが無しの為、安価なタイプです。

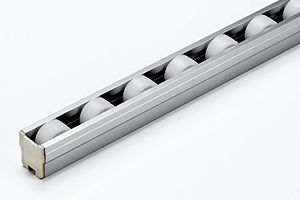

製品画像
仕様

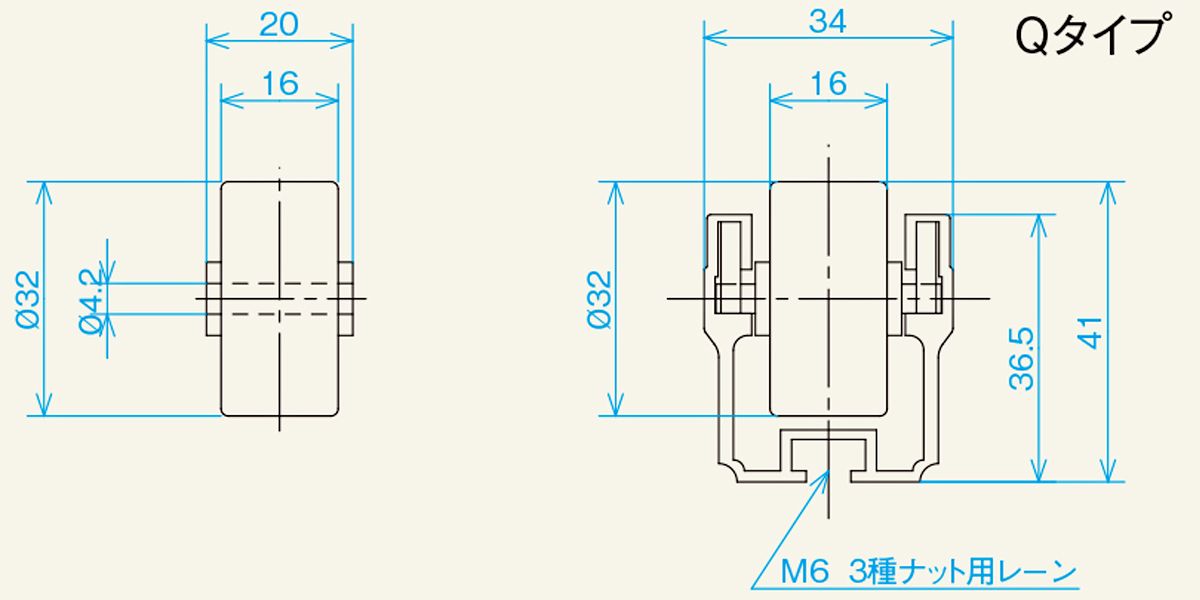

■図面

■仕様

型式 W-32G
ホイール寸法
外径D×幅W×軸穴d×ボスb
32×16×4.2×20
使用軸 丸鋼φ4×30.2L
フレーム形状
h×W1
36.5×34
機高 H 41
全長 L 1,000・1,500・2,000・3,000
ホイール間隔 P 50・75・100
ホイール1個当りの耐荷重(kg) 5
フレーム 材質 アルミ
備考 P.Pホイール
ストレート1000Lの重量目安(kg) 50P 0.85
ストレート1000Lの重量目安(kg) 75P 0.79
ストレート1000Lの重量目安(kg) 100P 0.76
単位㎜
