製品説明
ウレタンゴムライニング加工。ゴムの特性として、耐磨耗性に優れます。

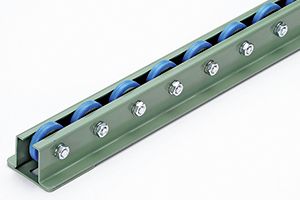

製品画像
【メジャーグリーン】
※標準色は2.5G6/3近似色です。
※標準色は2.5G6/3近似色です。
仕様

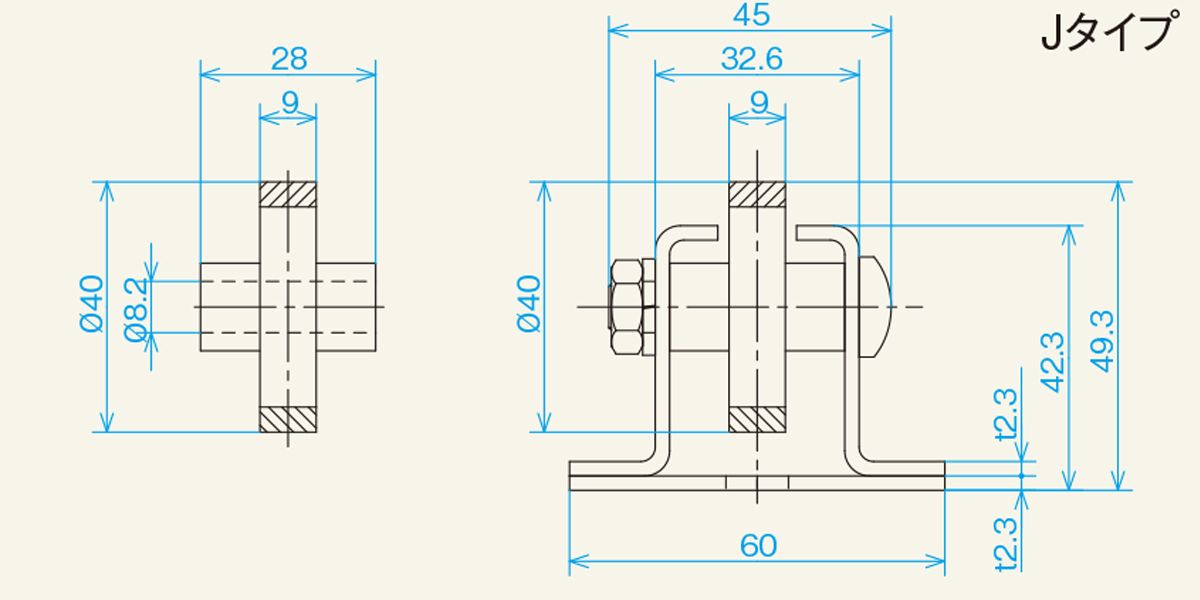

■図面
■仕様
| 型式 | W-40RUS-AO |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
40×9×8.2×28 |
| 使用軸 | M8×40L（＋ナベ） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 42.3×60×32.6×45×2.3 |
| 機高 Ｈ | 49.3 |
| 全長 Ｌ | 1,800・2,400・3,000 |
| ホイール間隔 P | 50・75・100・150 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 30 |
| 備考 | 単列型 芯金：削り出し |
| ストレート1000Lの重量目安（ｋｇ） 50P | 3.74 |
| ストレート1000Lの重量目安（ｋｇ） 75P | 3.18 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 2.94 |
| ストレート1000Lの重量目安（ｋｇ） 150P | 2.70 |
単位：mm
