製品説明
外輪・ケースを平板からプレス加工し、めっきしたホイールで、安価タイプ。
製品画像
【メジャーグリーン】
※標準色は2.5G/24近似色です。
※標準色は2.5G/24近似色です。
仕様

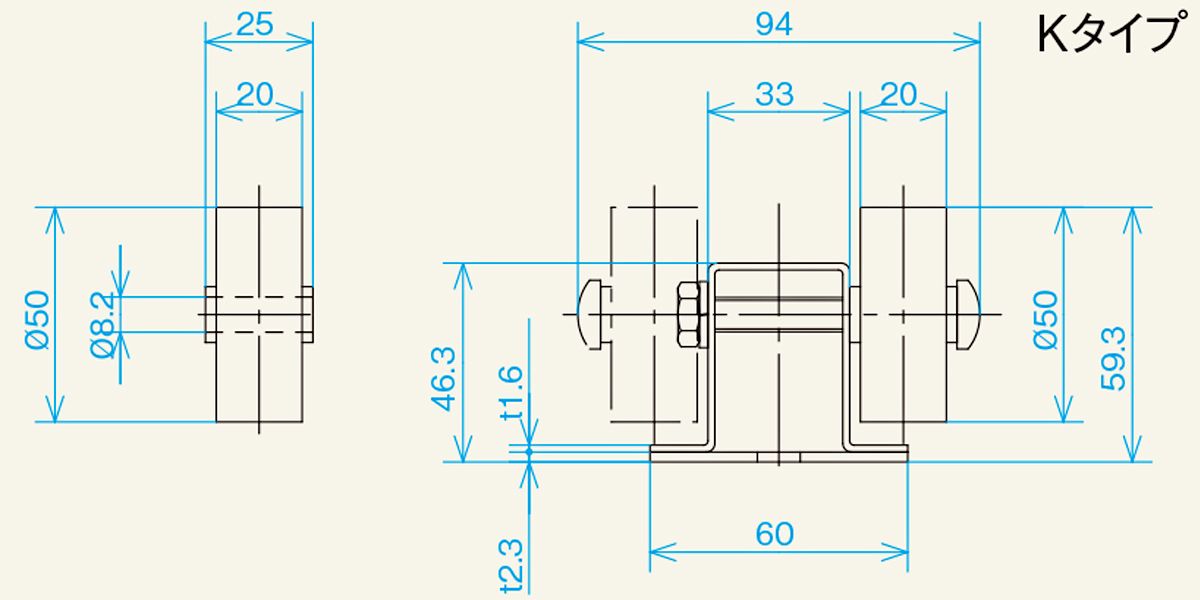

■図面
■仕様
| 型式 | W-50KW |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
50×20×8.2×25 |
| 使用軸 | M8 ×65L（＋ナベ） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 46.3×60×33×94× 1.6／2.3 |
| 機高 Ｈ | 59.3 |
| 全長 Ｌ | 1,800・2,400・3,000 |
| ホイール間隔 P | 50・75・100・150 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 25 |
| 備 考 | 千鳥型 |
| ストレート1000Lの重量目安（ｋｇ） 50P | 3.98 |
| ストレート1000Lの重量目安（ｋｇ） 75P | 3.22 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 2.89 |
| ストレート1000Lの重量目安（ｋｇ） 150P | 2.57 |
単位：mm
